Проверка напряжения
С пускового включателя транспортного средства на модуль ECM подается входной сигнал, который включает и выключает модуль ECM. |  | ||

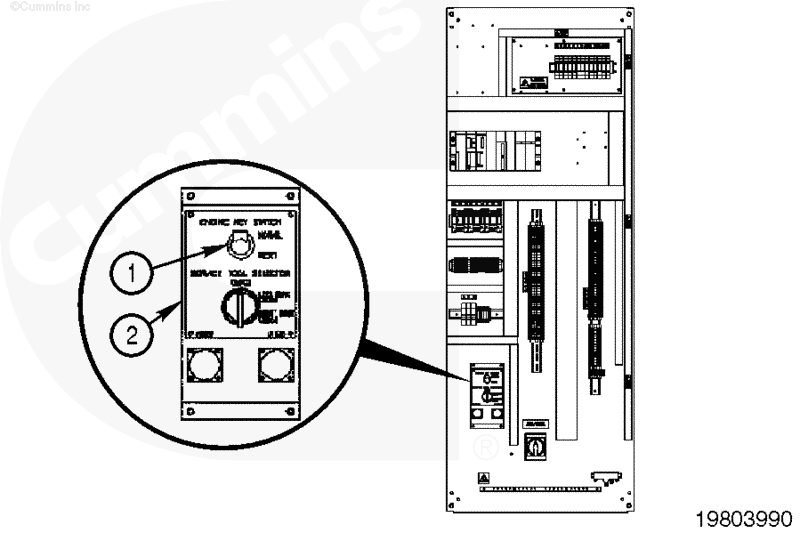

С пускового включателя модулей ECM генераторной установки подается входной сигнал на все на модули ECM генераторной установки, который включает и выключает их. На генераторных установках, оборудованных контрольной панелью PowerCommand Supervisor 3100, которая устанавливается в панели управления генератора (GCP), пусковой включатель модуля ECM (1) установлен на панели разъема диагностического комплекта (2), расположенной внутри главной панели. |  | ||

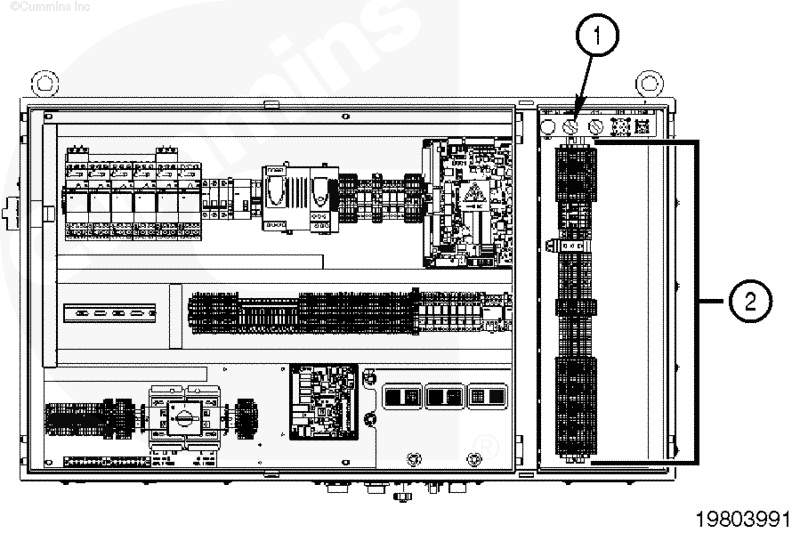

На генераторных установках, оборудованных контрольной панелью PowerCommand Supervisor 3300, которая устанавливается в блоке интерфейса генератора, пусковой включатель модуля ECM (1) установлен внутри распределительной клеммной коробки над распределительной клеммной планкой (2). |  | ||

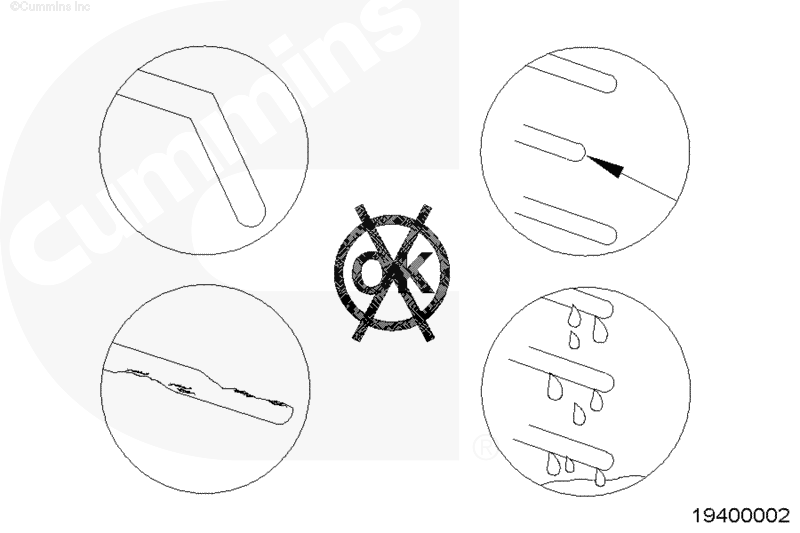

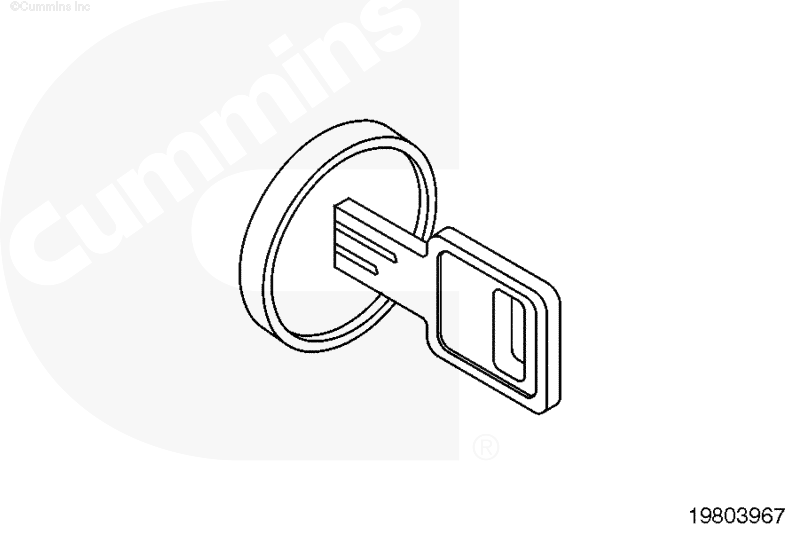

Установите пусковой включатель в положение ВЫКЛ. Отсоедините разъем жгута проводов комплектного оборудования от модуля ECM. Проверьте контакты разъема. |   |  | |

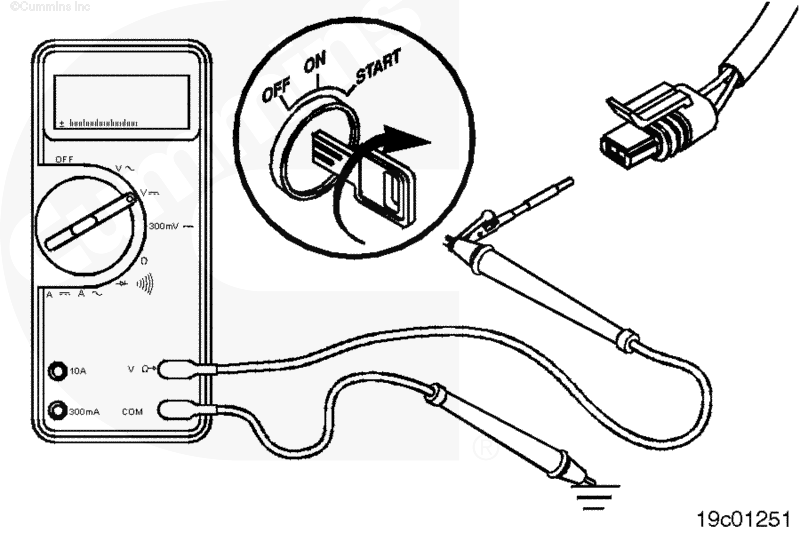

 ВНИМАНИЕ Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден. Настройте тестер на измерение напряжения постоянного тока. Вставьте щуп в контакт входной сигнальной цепи пускового включателя в разъеме жгута проводов комплектного оборудования. Подсоедините щуп к выводу тестера. Прикоснитесь другим выводом тестера к чистой неокрашенной поверхности или к "массе" блока цилиндров. Переведите пусковой включатель в положение ВКЛ. Измеренное напряжение должно быть равно напряжению аккумуляторной батареи. Если измеренное напряжение меньше напряжения аккумуляторной батареи более чем на 0,5 В, продолжайте со следующей операции. |  |  | |
Отсоедините проходной разъем. Проверьте контакты разъема. Порядок работы описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Измерьте напряжение. Порядок работы описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Измеренное напряжение должно быть равно напряжению аккумуляторной батареи. Если измеренное напряжение не соответствует норме, неисправны провод жгута комплектного оборудования, пусковой включатель или разъем аккумуляторной батареи. Отремонтируйте или замените жгут проводов комплектного оборудования, пусковой включатель или проверьте разъемы аккумуляторной батареи. Порядок работы описан в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования. | |  | |
