Разъем типа ITT Cannon — Cummins ISB/ISBe, диагностика

Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

Порядок замены описан в процедуре замены разъема.

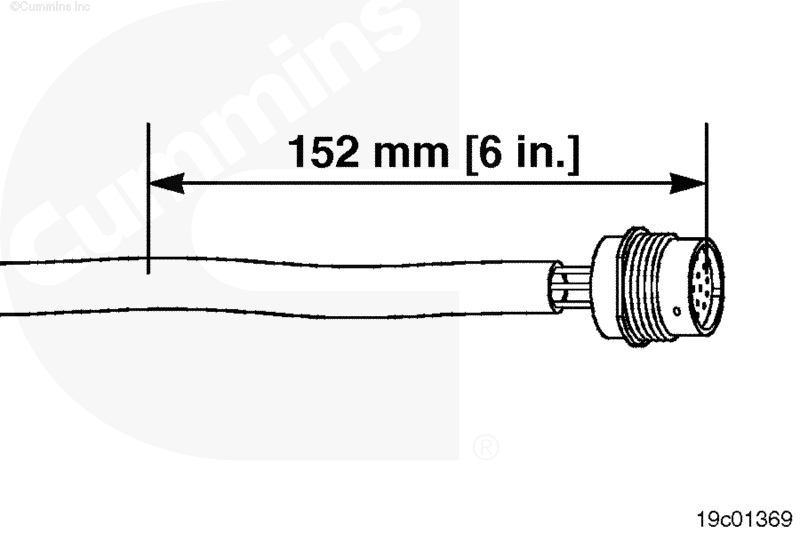

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

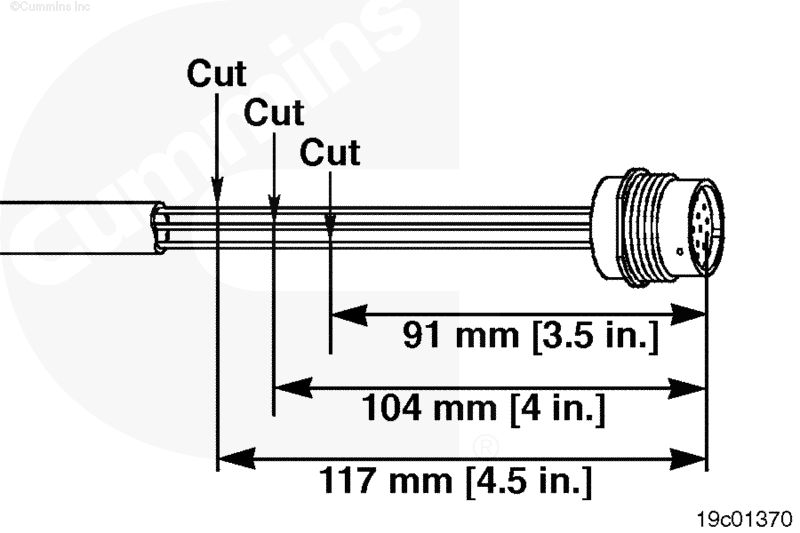

Для обрезания проводов используйте обжимные щипцы, номер по каталогу 3822930. Обрежьте первый провод на расстоянии 91 мм [3-½ дюйма] от торца разъема.

Обрежьте остальные семь проводов, увеличивая расстояние до места обрезки с шагом 12 мм [½ дюйма] (в сторону от разъема).

Снимите 6 мм [1/4 дюйма] изоляции со всех восьми проводов, используя обжимные щипцы.

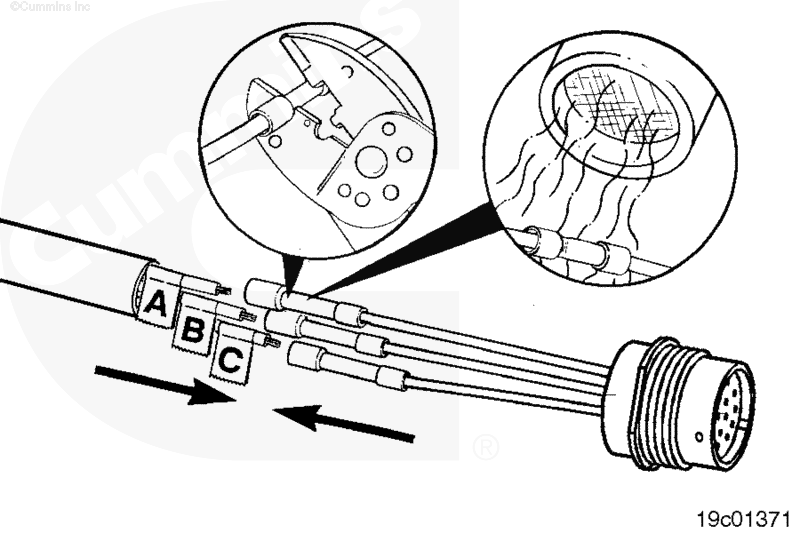

Установите ремонтные провода с наконечниками на оголенные участки проводов и обожмите наконечники при помощи обжимных щипцов.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

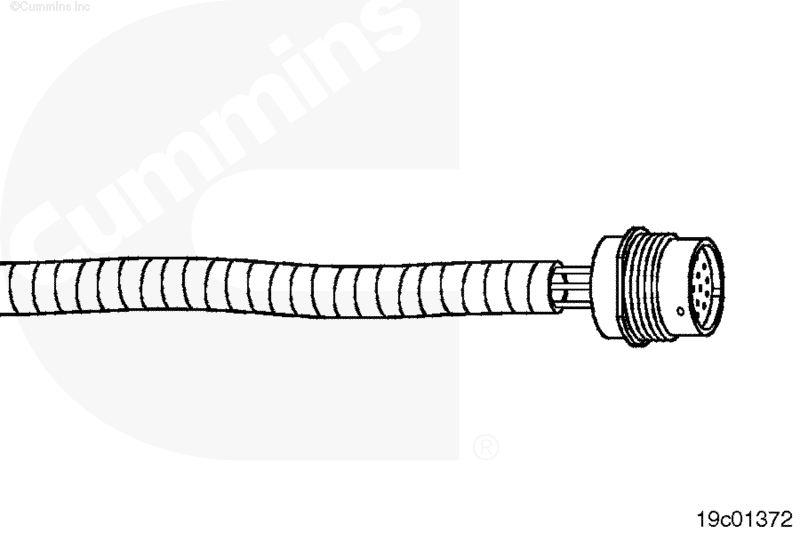

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
