Жгут проводов двигателя

Для управления работой двигателя и рядом функций машины предусмотрено два различных жгута проводов.

1. разъем для жгута проводов двигателя (36 контактов)
2. жгут проводов комплектного оборудования
3. разъем для жгута проводов двигателя (16 контактов)

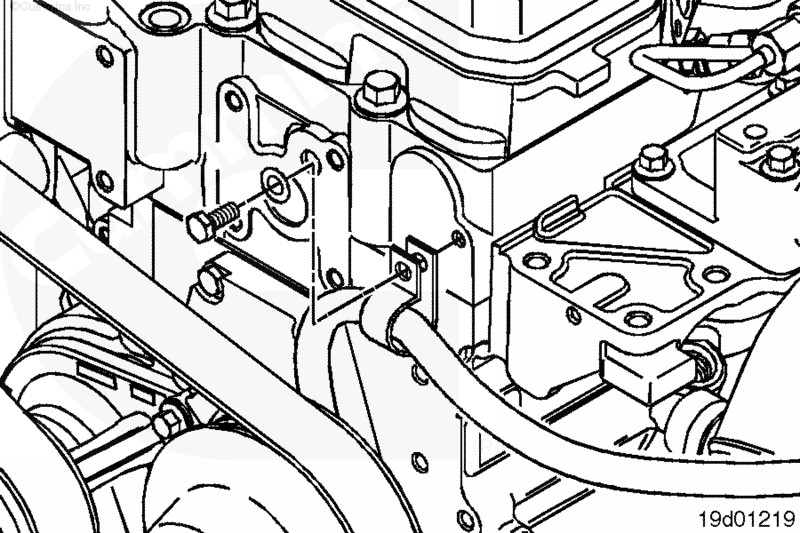

С опорного кронштейна блока цилиндров снимите хомуты жгута проводов.

Отсоедините жгут проводов двигателя от проходных разъемов форсунок.

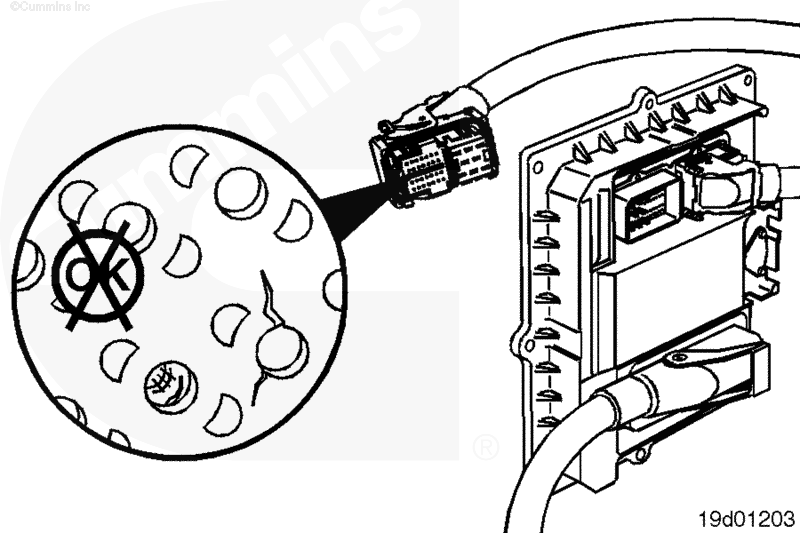

Отсоедините разъем жгута проводов двигателя с 16 контактами от модуля ЕСМ.

Отсоедините разъем жгута проводов двигателя с 36 контактами от модуля ЕСМ.

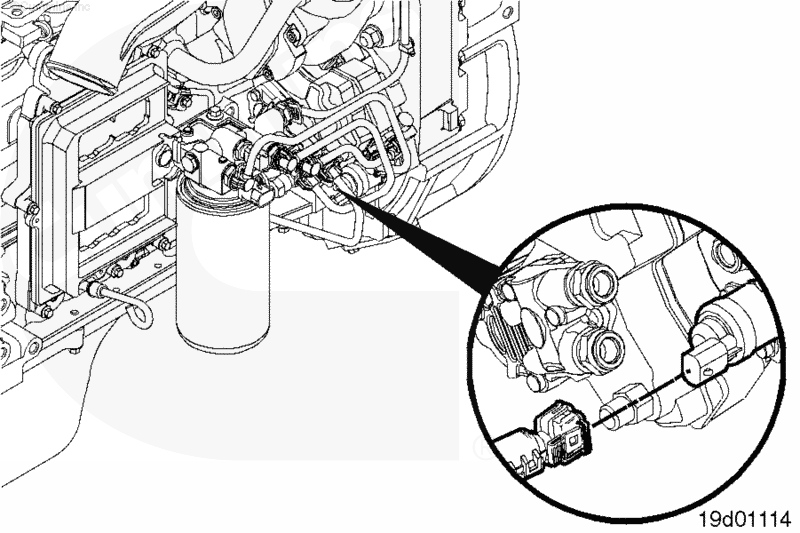

Отсоедините исполнительный клапан электронной системы управления подачей топлива от жгута проводов двигателя.

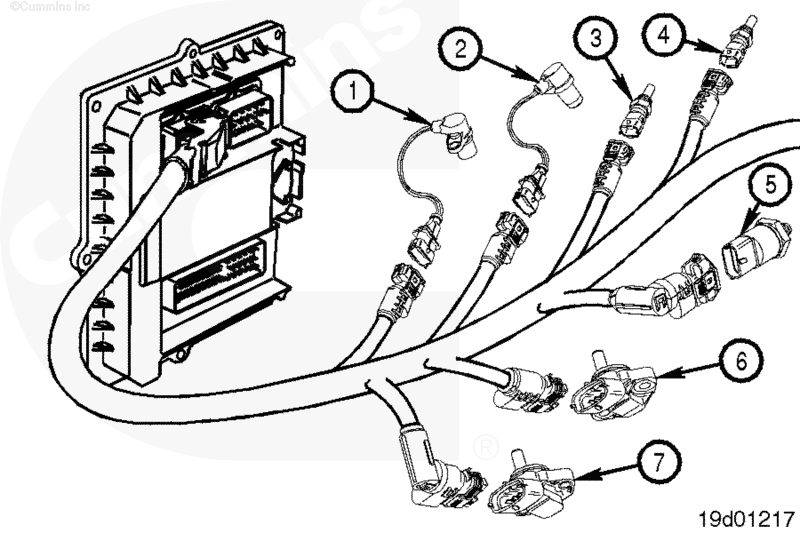

Отсоедините жгут проводов двигателя от следующих датчиков:

1. от датчика частоты вращения двигателя;
2. от датчика положения распределительного вала двигателя;
3. от датчика температуры охлаждающей жидкости двигателя;
4. от датчика температуры топлива;
5. от датчика давления в общем топливопроводе высокого давления;
6. от датчика температуры/давления масла;
7. от датчика давления/температуры во впускном коллекторе.

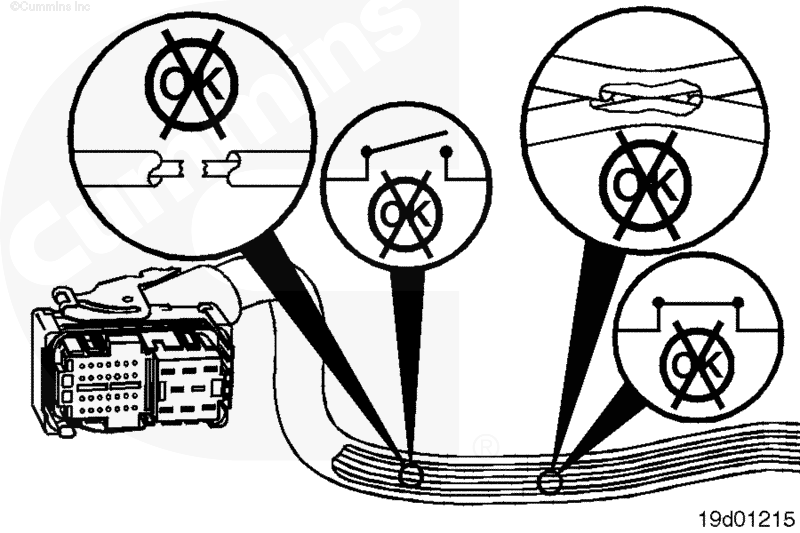

Замените или отремонтируйте жгут проводов двигателя при разрыве цепи или коротком замыкании, обнаруженном под защитной изоляцией.

Подсоедините жгут проводов двигателя к следующим датчикам:

1. к датчику частоты вращения двигателя;
2. к датчику положения распределительного вала двигателя;
3. к датчику температуры охлаждающей жидкости двигателя;
4. к датчику температуры топлива;
5. к датчику давления топлива;
6. к датчику температуры/давления масла;
7. к датчику давления/температуры во впускном коллекторе.

Подсоедините разъем исполнительного клапана электронной системы управления подачей топлива.

Подсоедините разъем жгута проводов двигателя с 36 контактами к модулю ЕСМ.

Разъемы жгута проводов двигателя и разъем комплектного оборудования оснащены самофиксирующимся рычагом разъема, который защелкивается при правильном подключении к комплектному оборудованию.

Подсоедините жгут проводов двигателя к проходным разъемам форсунок.

ПРИМЕЧАНИЕ: Четырехцилиндровые двигатели оснащены двумя проходными разъемами форсунок; на шестицилиндровых двигателях предусмотрены три проходных разъема форсунок.

Подсоедините разъем жгута проводов двигателя с 16 контактами к модулю ЕСМ.

Разъемы жгута проводов двигателя и разъем комплектного оборудования оснащены самофиксирующимся рычагом разъема, который защелкивается при правильном подключении к комплектному оборудованию.

Установите хомуты крепления жгута проводов двигателя к блоку цилиндров.
