Разъем типа AMP

 ВНИМАНИЕ

Соблюдайте осторожность при обращении с разъемами типа AMP. Они очень хрупки и могут быть легко повреждены. Во избежание повреждений следуйте инструкциям, приведенным в данной процедуре.

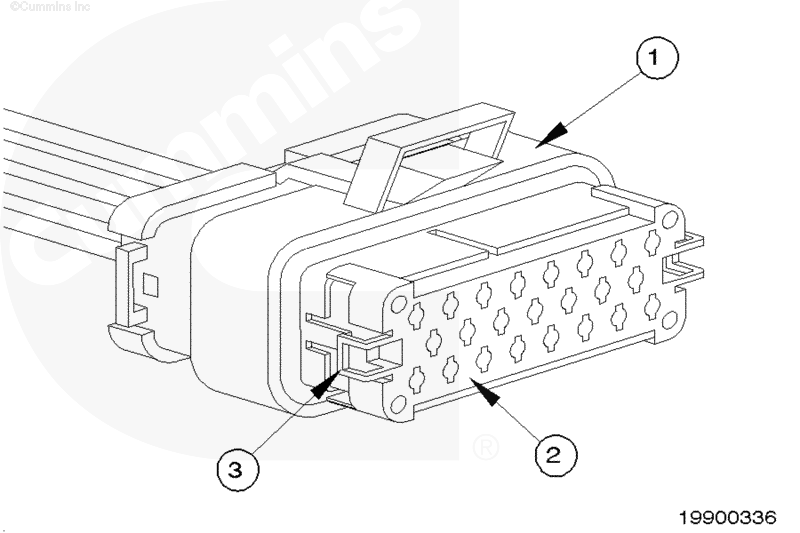

Убедитесь в том, что клиновой фиксатор разъема находится в открытом положении.

ПРИМЕЧАНИЕ: Разъем в сборе поставляется как единое целое с клиновым фиксатором в открытом положении. При неблагоприятных условиях транспортировки некоторые клиновые фиксаторы могут оказаться в закрытом положении.

Если клиновой фиксатор закрыт, выполните следующее:

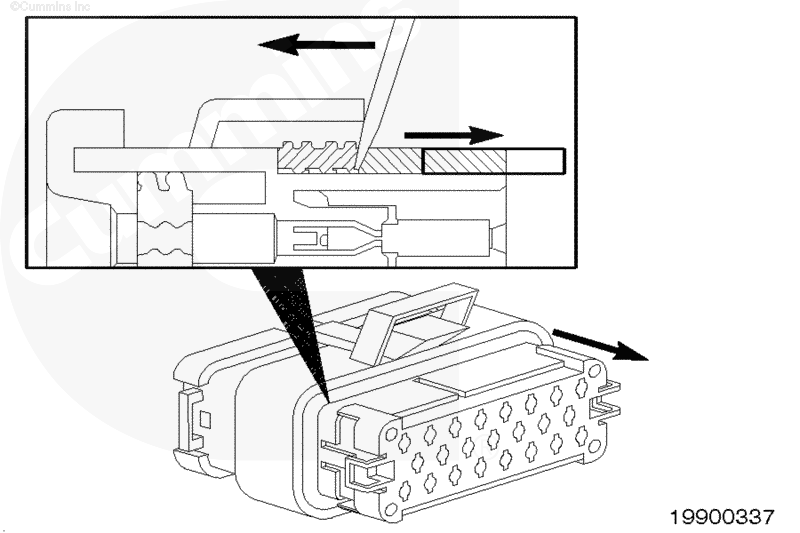

Вставьте плоскую отвертку между уплотнителем и одним из красных выступов клинового фиксатора.

Нажмите на выступы фиксатора (п. 3 на рисунке в предыдущей операции).

Используя рычаг, установите клиновой фиксатор в открытое положение.

ПРИМЕЧАНИЕ: Клиновой фиксатор нельзя удалять из корпуса для установки или снятия контактов.

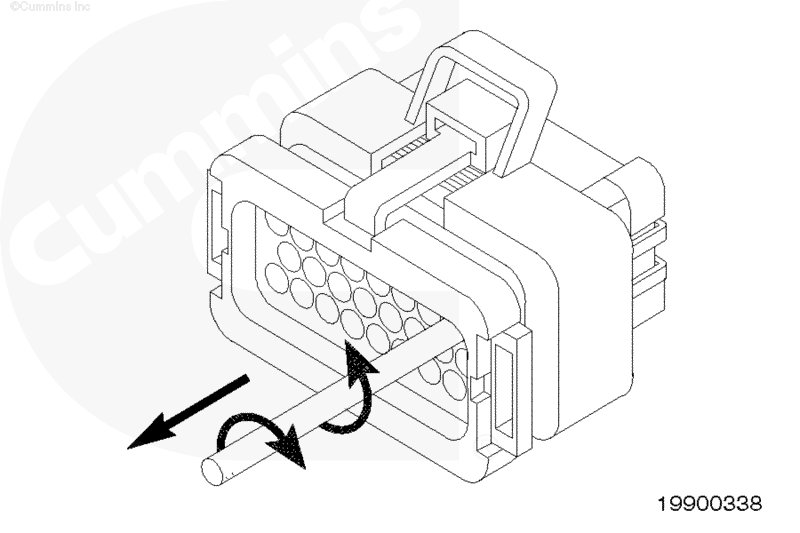

Снимите поврежденные контакты, проворачивая провод контакта в противоположных направлениях на пол-оборота (¼ оборота в каждом направлении). Аккуратно потяните провод до извлечения контакта.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

ПРИМЕЧАНИЕ: Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

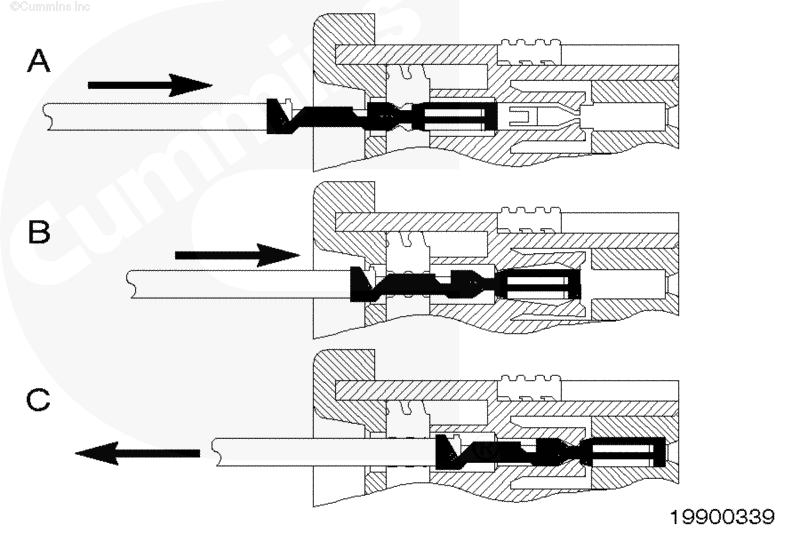

Установите новый провод и контакт.

Ровно вставьте провод в соответствующее отверстие.

Вставьте провод до упора контакта.

Аккуратно потяните провод обратно, чтобы убедиться в том, что фиксирующие выступы удерживают контакт.

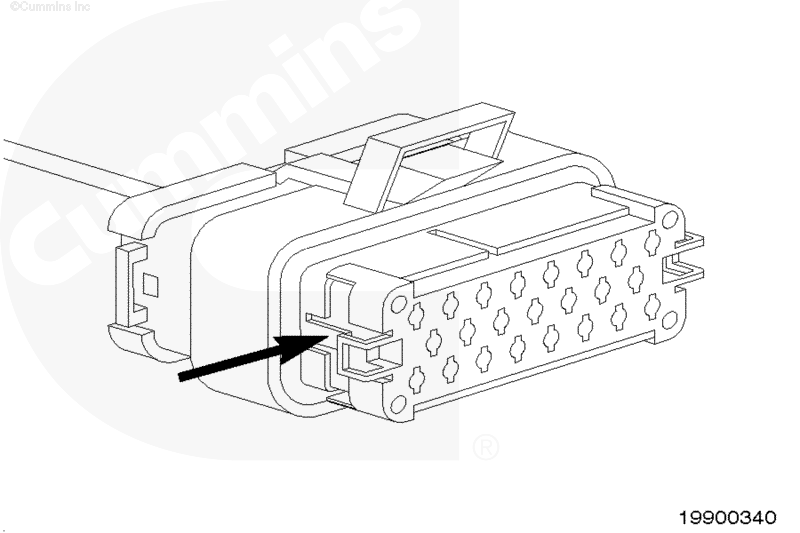

По окончании замены всех необходимых контактов клиновой фиксатор должен быть установлен в закрытое положение. Освободите фиксирующие защелки, надавливая на них внутрь.

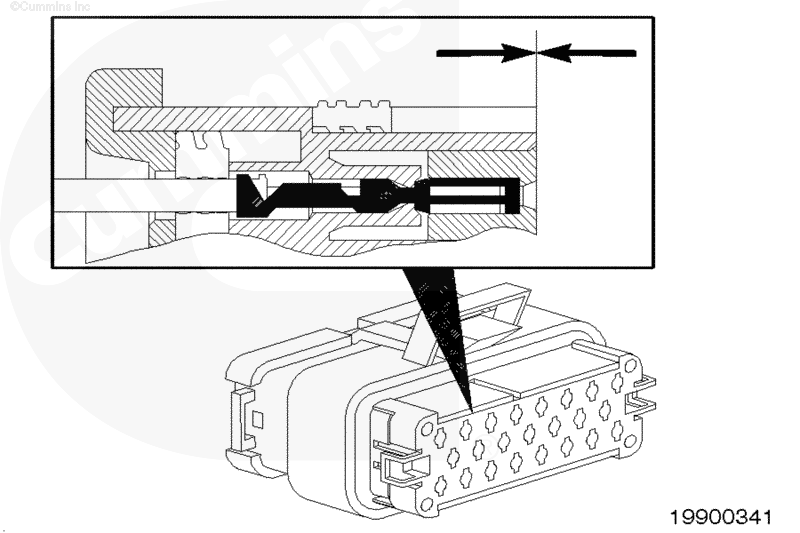

Вдвигайте клиновой фиксатор в корпус, пока он не будет находиться заподлицо с корпусом.

 ВНИМАНИЕ

Соблюдайте осторожность при обращении с разъемами типа AMP. Они очень хрупки и могут быть легко повреждены. Во избежание повреждений следуйте инструкциям, приведенным в данной процедуре.

ПРИМЕЧАНИЕ: Разъем в сборе поставляется как единое целое с клиновым фиксатором в открытом положении. При неблагоприятных условиях транспортировки некоторые клиновые фиксаторы могут оказаться в закрытом положении.

Убедитесь в том, что клиновой фиксатор разъема находится в открытом положении.

ПРИМЕЧАНИЕ: Клиновой фиксатор нельзя удалять из корпуса для установки или снятия контактов.

Если клиновой фиксатор закрыт, выполните следующее:

Вставьте плоскую отвертку между уплотнителем и одним из красных выступов клинового фиксатора.

Нажмите на выступы фиксатора (п. 3 на рисунке в предыдущей операции).

Используя рычаг, установите клиновой фиксатор в открытое положение.

Заменяйте контактные провода поочередно. Прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Снимите все контакты. Проворачивайте провода контактов в противоположных направлениях на пол-оборота (¼ оборота в каждом направлении). Аккуратно потяните провод до извлечения контакта.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Установите новый провод и контакт следующим образом:

Ровно вставьте провод в соответствующее отверстие.

Вставьте провод до упора контакта.

Аккуратно потяните провод обратно, чтобы убедиться в том, что фиксирующие выступы удерживают контакт.

По окончании замены всех необходимых контактов клиновой фиксатор должен быть установлен в закрытое положение. Освободите фиксирующие защелки, надавливая на них внутрь.

Вдвигайте клиновой фиксатор в корпус, пока он не будет находиться заподлицо с корпусом.
