Переключатель передаточного числа 2-скоростного моста

Переключатель передаточного числа 2-скоростного моста позволяет водителю переключать скорости моста. Затем модуль ЕСМ может правильно вычислить скорость транспортного средства.

При наличии диагностического комплекта INSITE™ используйте его для контроля правильности работы переключателя передаточного числа 2-скоростного моста. При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе.

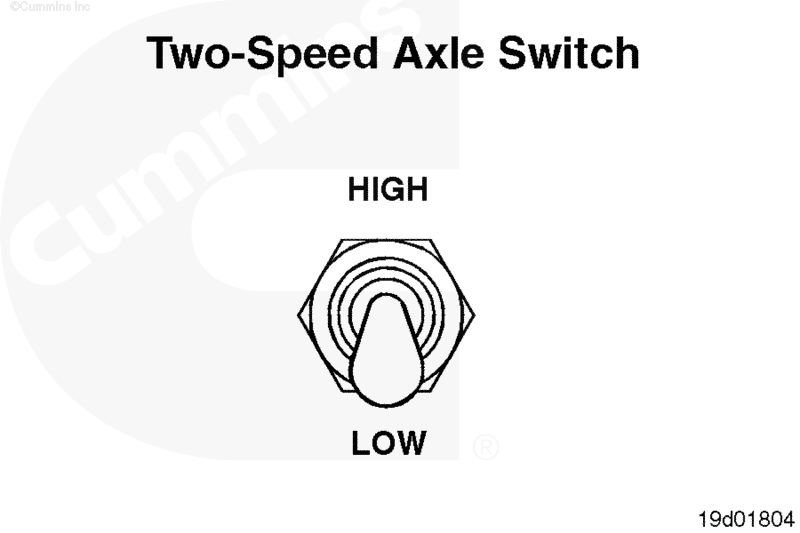

Определите местоположение переключателя передаточного числа 2-скоростного моста.

Снимите, предварительно пометив, два разъема с клемм переключателя.

Прикоснитесь выводами тестера к клеммам переключателя.

Установите переключатель в положение ВЫКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, переключатель поврежден и требует замены.

Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Установите переключатель в положение ВКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, переключатель поврежден и требует замены.

Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Если сопротивление соответствует норме, необходимо проверить переключатель на отсутствие короткого замыкания на "массу".

Прикоснитесь одним выводом тестера к одной из клемм переключателя. Прикоснитесь другим выводом тестера к "массе" шасси.

Установите переключатель в положение ВКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, переключатель поврежден и требует замены.

Порядок замены описан в Руководстве по ремонту комплектного оборудования.
