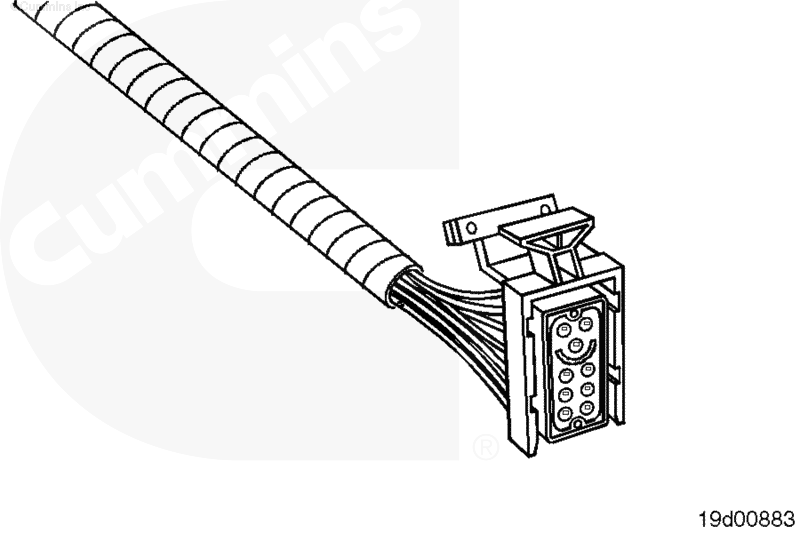

Разъем типа AMP VP44

Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

Порядок замены описан в операции замены разъема в данной процедуре.

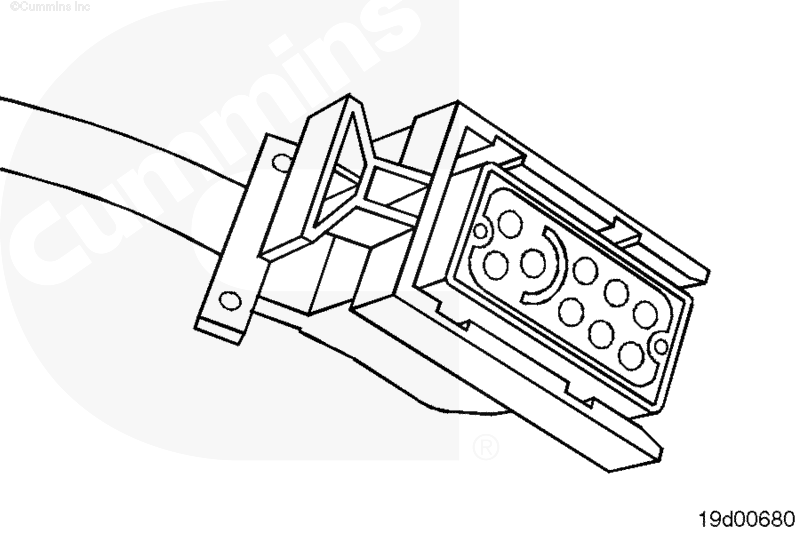

Этот разъем используется для подключения топливного насоса VP44 к модулю ECM.

Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

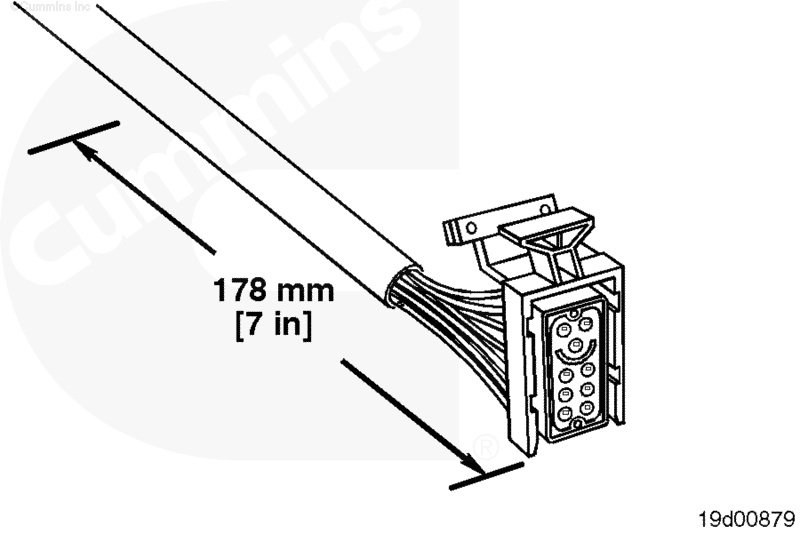

Отмерьте расстояние 178 мм [7 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.

Перед обрезанием проводов разметьте их и нанесите на них метки.

Для обрезания проводов используйте обжимные щипцы, номер по каталогу 3822930.

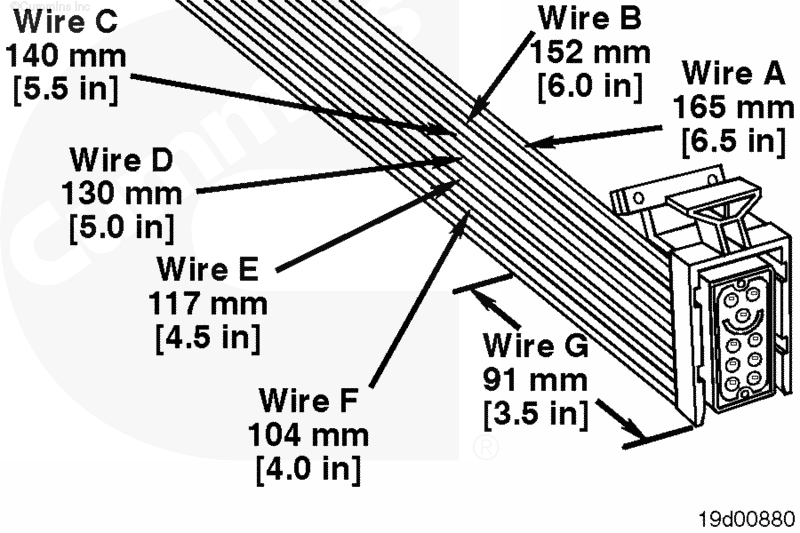

Обрежьте провод A на расстоянии 165 мм [7 дюймов] от торца разъема.

Обрежьте провод B на расстоянии 152 мм [6-½ дюйма] от торца разъема.

Обрежьте провод C на расстоянии 140 мм [6 дюймов] от торца разъема.

Обрежьте провод D на расстоянии 130 мм [5-½ дюйма] от торца разъема.

Обрежьте провод E на расстоянии 117 мм [4-½ дюйма] от торца разъема.

Обрежьте провод F на расстоянии 104 мм [4 дюйма] от торца разъема.

Обрежьте провод G на расстоянии 91 мм [3-½ дюйма] от торца разъема.

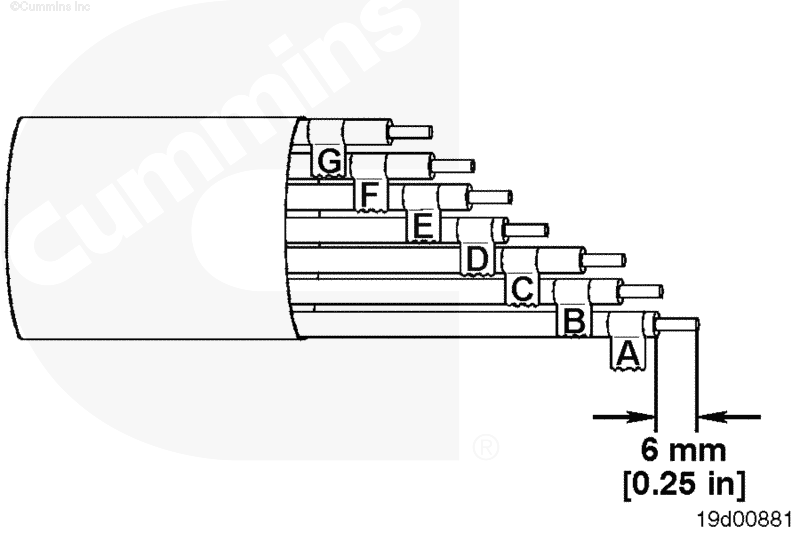

Снимите 6 мм [1/4 дюйма] изоляции со всех проводов, используя обжимные щипцы.

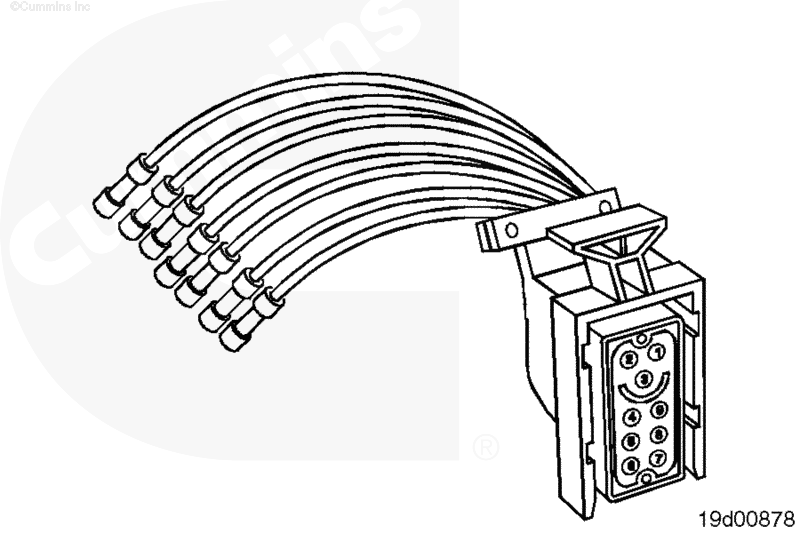

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

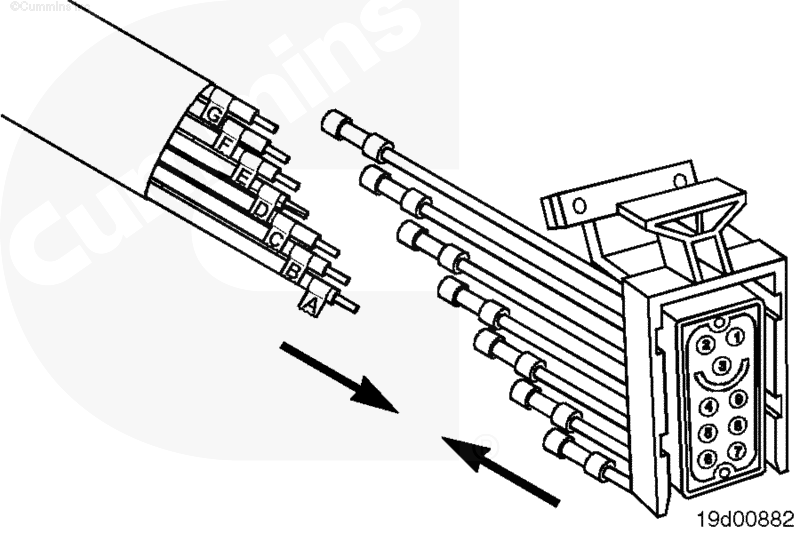

Установите ремонтные провода с контактами и разъем на оголенные участки проводов жгута и обожмите все ремонтные провода в жгуте при помощи обжимных щипцов.

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
