Измерение сопротивления с использованием тестера и принципиальной электрической схемы

Эта процедура используется только в том случае, если жгут проводов или разъем допускают ремонт.

После выполнения какой-либо из описанных далее проверок необходимо отремонтировать или заменить жгут проводов или разъем. Соответствующие процедуры ремонта см. в оглавлении Раздела 19.

Блок-схемы диагностики для кодов неисправностей ссылаются на данную процедуру, когда требуется измерение сопротивления жгута проводов, разъема или детали, к которым относится код неисправности. В каждой блок-схеме диагностики для кода неисправности рассматривается конкретная деталь и связанные с ней электрические цепи, например датчик давления, жгут проводов и разъемы, соединяющие датчик с модулем ECM.

Если в ходе диагностики неисправностей требуется проверить наличие обрыва или короткого замыкания в конкретной цепи, все связанные разъемы, контакты, наименования цепей и соединений, относящиеся к данной детали, можно просмотреть на соответствующей электрической схеме.

Описанные далее процедуры используются для выполнения требуемых измерений сопротивления для деталей, разъемов и цепей, относящихся к коду неисправности, который ссылается на данную процедуру.

Установите пусковой включатель в положение ВЫКЛ.

Отсоедините соответствующий разъем от детали.

Настройте тестер на измерение сопротивления.

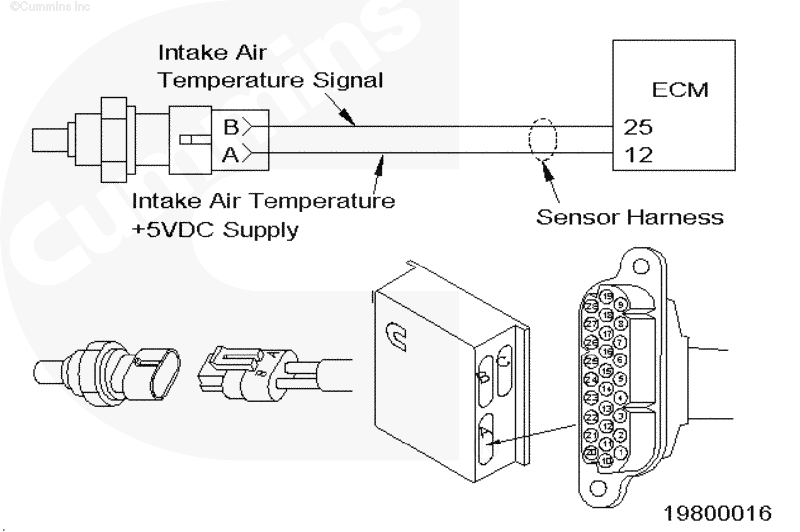

Используйте электрическую схему для определения местоположения контактов, относящихся к проверяемой детали.

 ВНИМАНИЕ

Для уменьшения вероятности повреждения контактов и жгута проводов используйте соответствующий щуп для разъема. См. перечень в разделе приспособлений для обслуживания или описание соответствующего комплекта для ремонта проводки.

Подключите соответствующие щупы с контактами разъема и соедините зажимы с выводами тестера. Измерьте сопротивление.

Сравните полученный результат с нормативными показателями для соответствующего кода неисправности или с нормативными показателями для соответствующего электрического компонента или датчика, указанными на электрической схеме. Если значение не соответствует норме, деталь неисправна. Указания приведены в процедуре для соответствующего кода неисправности.

Проводимость - наличие электрического соединения между двумя контактами с сопротивлением, не превышающим определенную величину. Для проводов в жгуте нормативное значение не превышает 10 Ом.

Поверните пусковой включатель в положение ВЫКЛ.

Отсоедините проверяемые разъемы жгута проводов.

Настройте тестер на измерение сопротивления.

 ВНИМАНИЕ

Для уменьшения вероятности повреждения контактов и жгута проводов используйте соответствующий щуп для разъема. См. перечень в разделе приспособлений для обслуживания или описание соответствующего комплекта для ремонта проводки.

Подключите соответствующие щупы с контактами разъема и соедините зажимы с выводами тестера. Измерьте сопротивление.

Тестер должен показывать сопротивление менее 10 Ом, что соответствует проводимости. Если тестер показывает сопротивление более 10 Ом, требуется ремонт провода или замена жгута проводов.

Указания приведены в процедуре для соответствующего кода неисправности.

Короткое замыкание между контактами - наличие непредусмотренной электрической цепи между двумя контактами.

Поверните пусковой включатель в положение ВЫКЛ.

Отсоедините проверяемые разъемы жгута проводов.

Настройте тестер на измерение сопротивления.

 ВНИМАНИЕ

Для уменьшения вероятности повреждения контактов и жгута проводов используйте соответствующий щуп для разъема. См. перечень в разделе приспособлений для обслуживания или описание соответствующего комплекта для ремонта проводки.

Подключите соответствующие щупы к контактам разъема и соедините зажимы с выводами тестера. Измерьте сопротивление.

Тестер должен показывать сопротивление более 100 кОм, что соответствует разомкнутой цепи. Если цепь не разомкнута, проверяемые контакты имеют электрическое соединение. Обратитесь к электрической схеме, чтобы проверить, предусмотрено ли соединение рассматриваемых цепей.

Проверьте разъемы жгута проводов на отсутствие влаги, которая может создать нежелательное электрическое соединение. См. Процедуру 019-361.

Указания приведены в процедуре для соответствующего кода неисправности.

Короткое замыкание на "массу" - состояние цепи, имеющей непреднамеренное соединение с "массой".

Поверните пусковой включатель в положение ВЫКЛ.

Отсоедините проверяемые разъемы жгута проводов.

При проверке датчика необходимо отсоединять только разъем датчика.

При проверке жгута проводов необходимо отсоединить разъем жгута проводов на модуле ECM и разъем датчика или нескольких датчиков.

Определите местоположение проверяемых контактов.

Проверьте контакты разъема. См. Процедуру 019-361.

 ВНИМАНИЕ

Для уменьшения вероятности повреждения контактов и жгута проводов используйте соответствующий щуп для разъема. См. перечень в разделе приспособлений для обслуживания или описание соответствующего комплекта для ремонта проводки.

Подключите соответствующие щупы к контактам разъема и соедините зажимы с выводами тестера.

Прикоснитесь другим выводом тестера к чистой неокрашенной поверхности или к "массе" блока цилиндров. Измерьте сопротивление.

Тестер должен показывать сопротивление более 100 кОм, что соответствует разомкнутой цепи. Если цепь не разомкнута, присутствует короткое замыкание проверяемого провода на "массу" или на блок цилиндров.

Указания приведены в процедуре для соответствующего кода неисправности.
