Переключатель положения педали тормоза

 ВНИМАНИЕ

При диагностике неисправностей цепи датчика давления в тормозной системе убедитесь в правильности определения типа датчика. Вместо датчика давления в тормозной магистрали, используемого в системе Signature, часто ошибочно используют датчик, не предназначенный для этой системы.

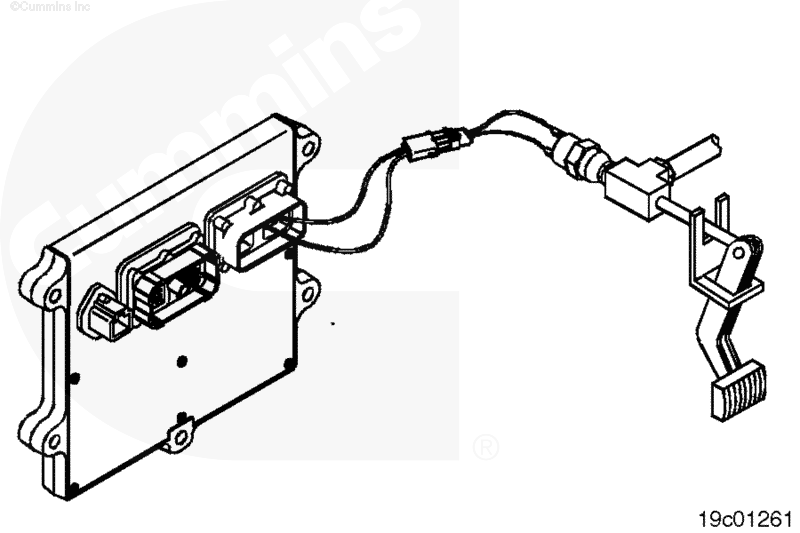

Датчик положения педали тормоза определяет положение педали рабочего тормоза. Некоторые функции, например системы круиз-контроля и отбора мощности, реагируют на состояние датчика положения педали тормоза и отключаются при нажатии педали тормоза. Цепь состоит из нормально замкнутого датчика и входящих в жгут комплектного оборудования провода "массы" и сигнального провода. Датчик положения педали тормоза устанавливается в контуре низкого давления пневматической тормозной системы транспортного средства. При нажатии педали тормоза транспортного средства нормально замкнутый датчик размыкается и запрещает работу системы круиз-контроля.

 ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травм или гибели людей не используйте тормоз транспортного средства, когда датчик снят с фитинга тормозной магистрали.

Отсоедините жгут проводов комплектного оборудования от датчика положения педали тормоза.

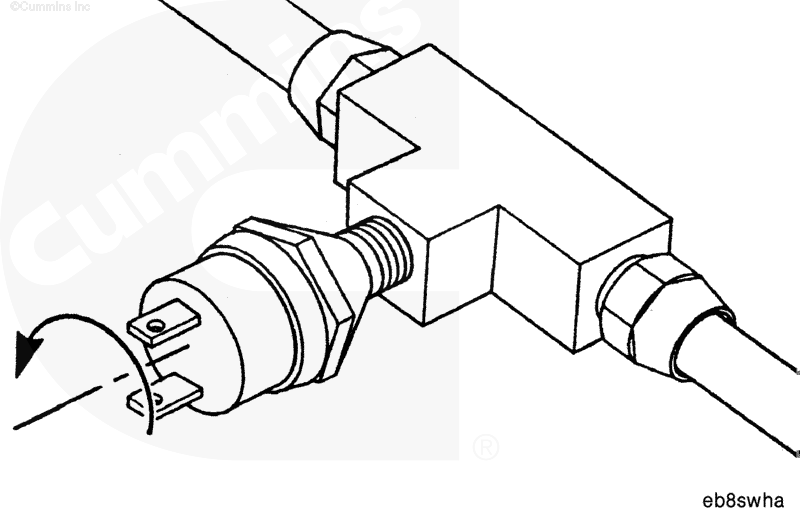

Снимите датчик положения педали тормоза с фитинга.

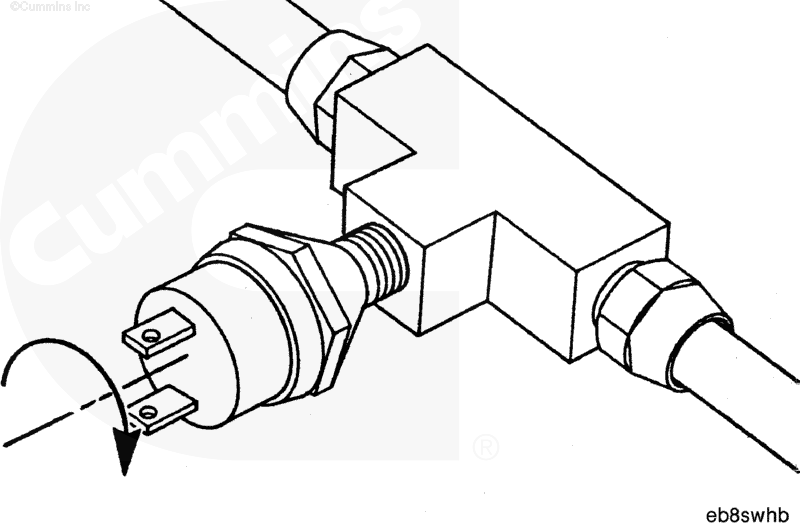

Установите в фитинг новый датчик положения педали тормоза в соответствии с инструкциями изготовителя транспортного средства.

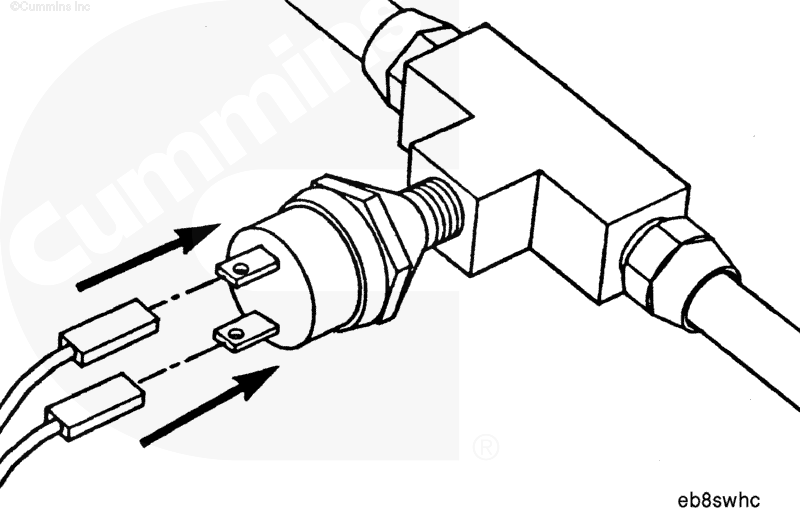

Подсоедините два разъема проводов к датчику положения педали тормоза.

При наличии диагностического комплекта INSITE™ используйте его для контроля правильности работы датчика положения педали тормоза. При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе.

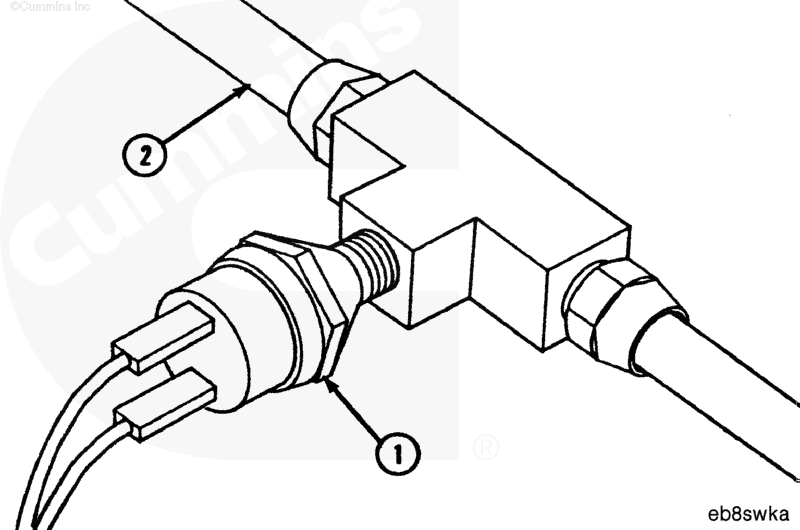

Датчик положения педали тормоза (1) расположен на тормозной магистрали транспортного средства (2). Местоположение зависит от процедур установки комплектного оборудования.

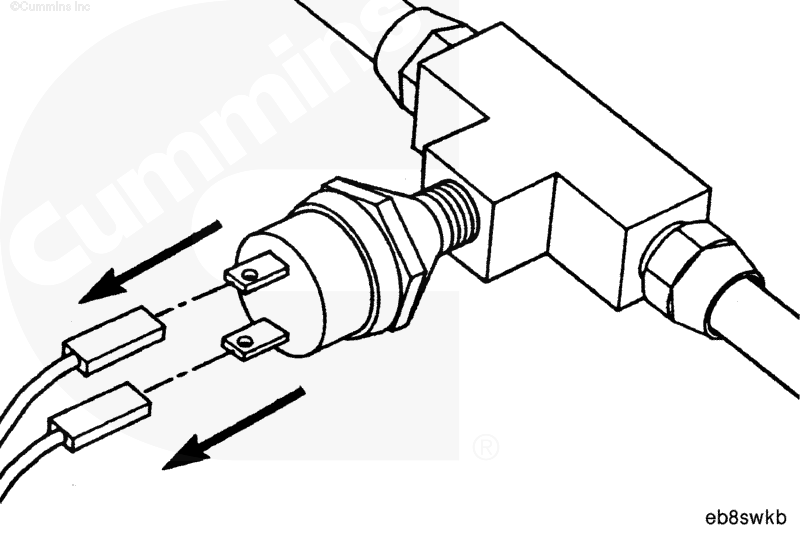

Отсоедините два разъема проводов от датчика положения педали тормоза.

Подсоедините выводы тестера к клеммам датчика положения педали тормоза.

Измерьте сопротивление.

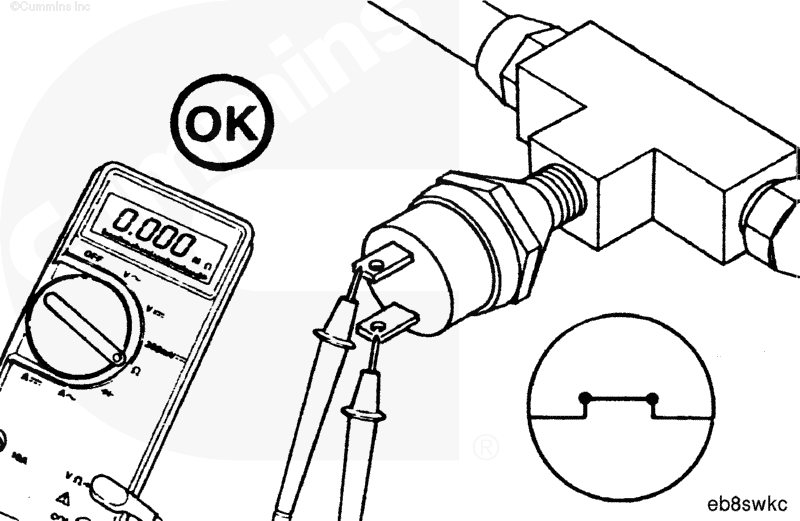

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута), когда педаль тормоза не нажата. Если цепь не замкнута, замените датчик положения педали тормоза.

 ВНИМАНИЕ

В пневмосистеме транспортного средства должно быть давление воздуха, достаточное для включения тормоза.

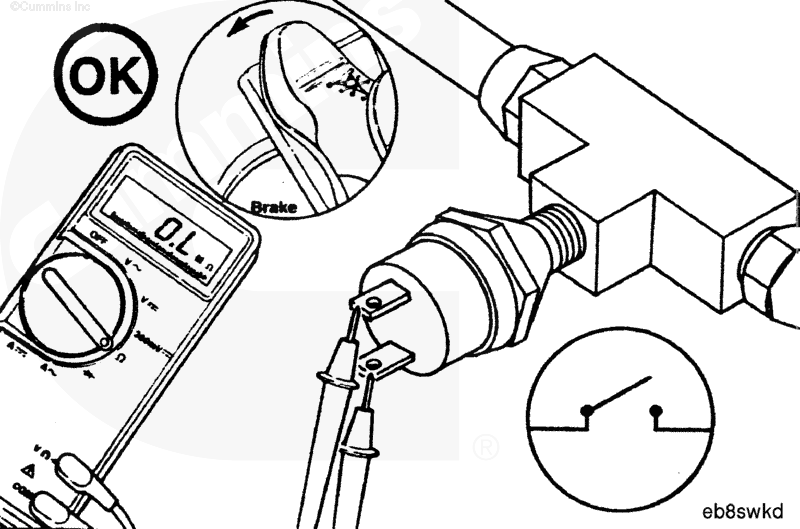

Нажмите педаль тормоза транспортного средства. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута) при нажатой педали тормоза. Если цепь не разомкнута, замените датчик положения педали тормоза.

Если сопротивление соответствует норме, необходимо проверить датчик на отсутствие короткого замыкания на "массу".

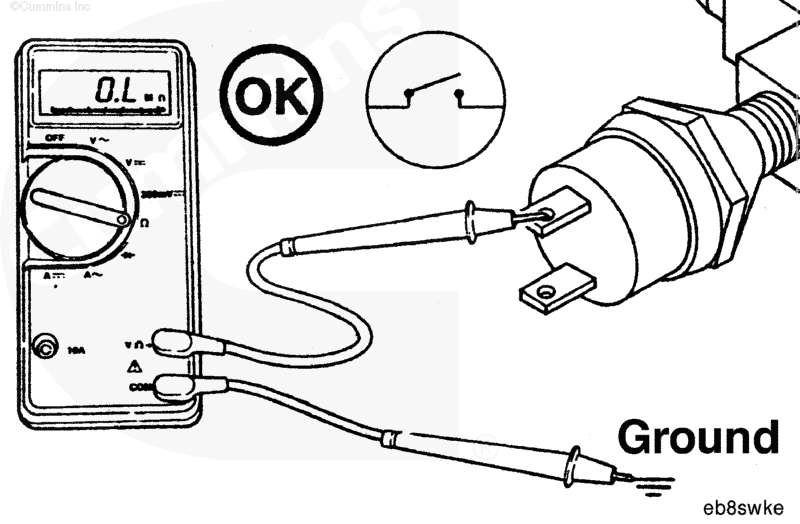

Прикоснитесь одним выводом тестера к одной из клемм датчика положения педали тормоза. Прикоснитесь другим выводом тестера к "массе" шасси. Измерьте сопротивление. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута) при отпущенной педали тормоза. Если цепь не разомкнута, замените датчик положения педали тормоза.

Если датчик положения педали тормоза прошел все предыдущие проверки, подсоедините его к жгуту проводов. Цепь датчика положения педали тормоза должна быть проверена.
