Разъемы типа Deutsch™ DTM и DTP

Разъем может иметь различные конфигурации контактов.

Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

Порядок замены описан в процедуре замены разъема.

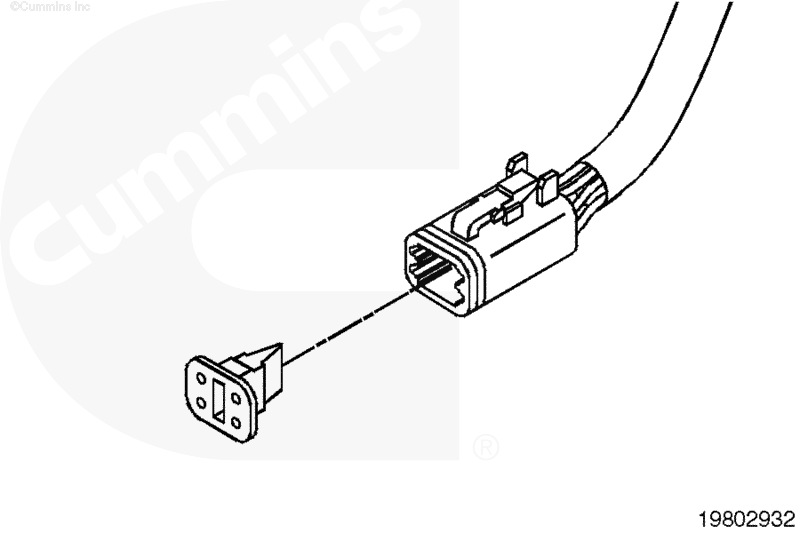

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

В данной процедуре в качестве разъема для замены показан 4-контактный разъем типа Deutsch. Замена разъемов типа DTM всех размеров выполняется одинаково.

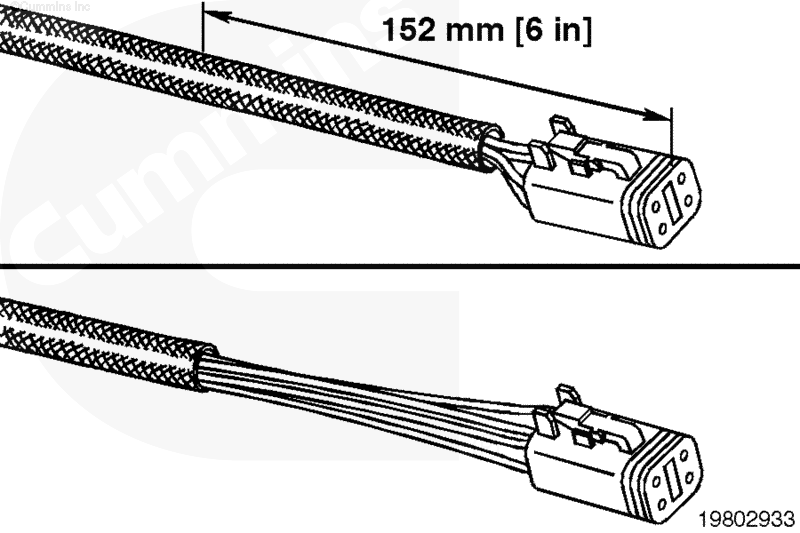

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.

Перед обрезанием проводов разметьте их и нанесите на них метки.

Используйте обжимные щипцы, номер по каталогу 3822930.

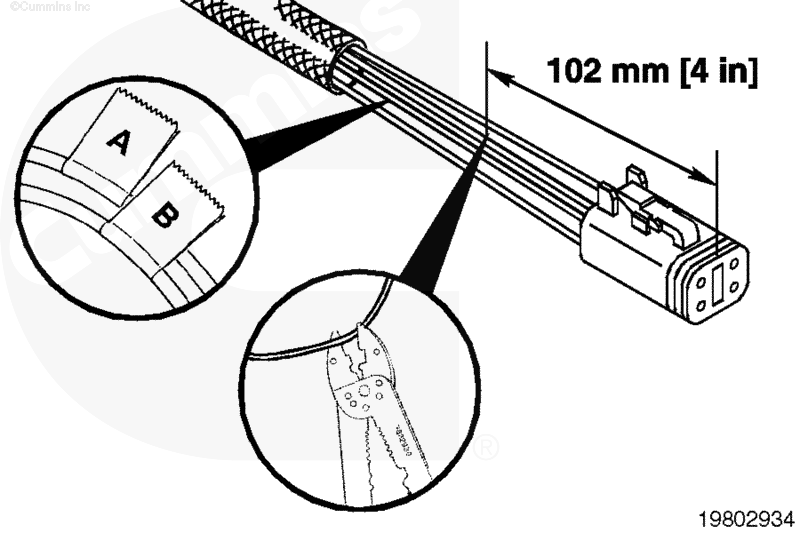

Обрежьте провод A на расстоянии 102 мм [4 дюйма] от торца разъема.

Обрежьте провод B на расстоянии 102 мм [4 дюйма] от торца разъема.

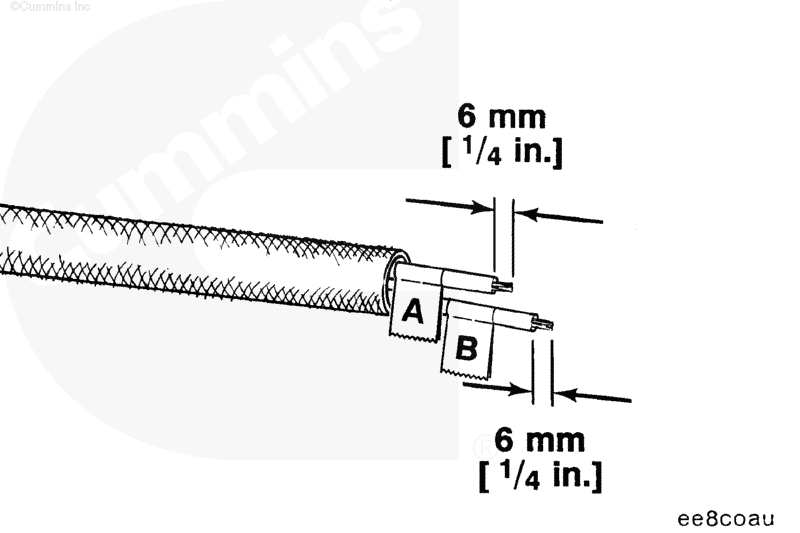

Для снятия 6 мм [1/4 дюйма] изоляции с обоих проводов используйте обжимные щипцы, номер по каталогу 3822930.

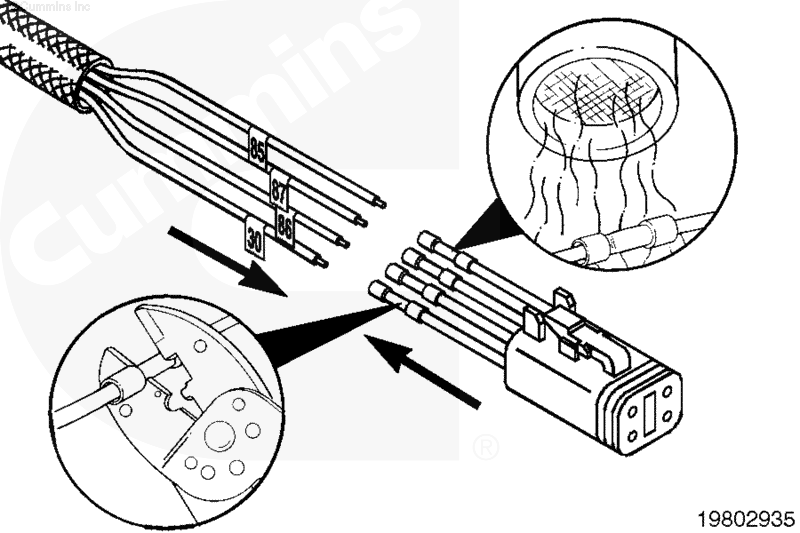

Установите ремонтные провода с наконечниками и обожмите наконечники при помощи обжимных щипцов, номер по каталогу 3822930.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822930. Произойдет усадка трубки, и соединение станет водонепроницаемым.

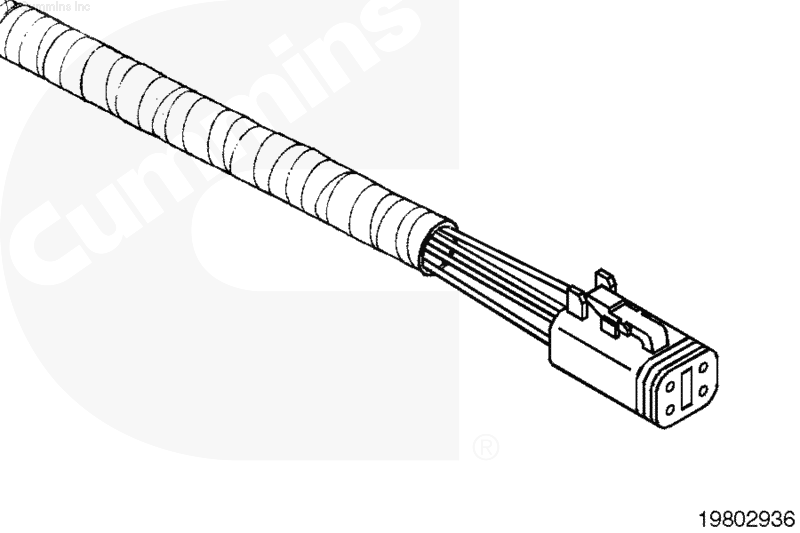

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
