Состояние контрольной лампы

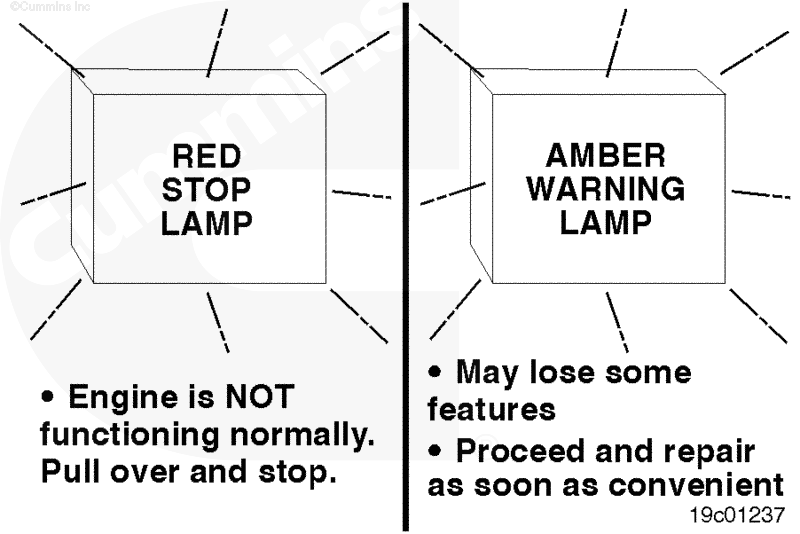

Предупреждающие лампы кодов неисправностей позволяют водителю узнать о неисправностях деталей или систем. На желтой лампе может быть написано слово ПРЕДУПРЕЖДЕНИЕ. На КРАСНОЙ лампе может быть написано слово СТОП.

Цепь ламп кодов неисправностей состоит из лампы, выходного сигнала лампы и цепи питания постоянного тока от пускового включателя.

Измерьте напряжение между каждой из ламп неисправностей и "массой".

Установите пусковой включатель в положение ВКЛ.

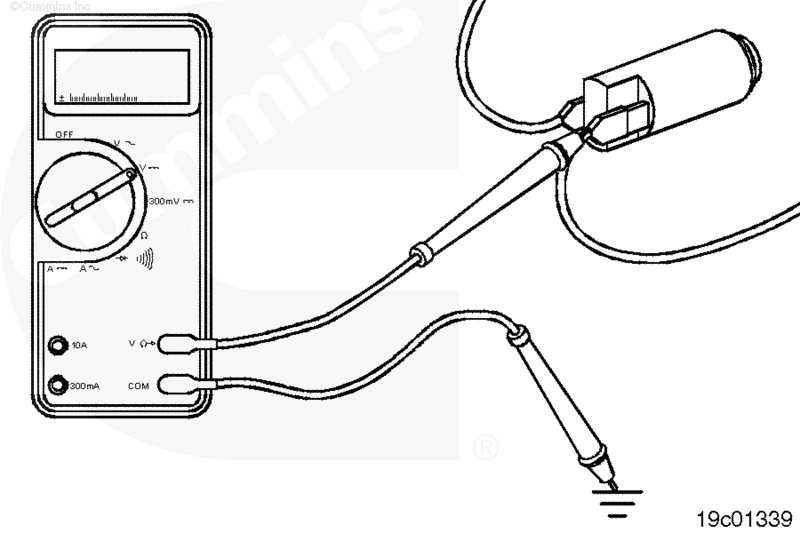

Прикоснитесь положительным (+) выводом тестера к сигнальной клемме желтой лампы предупреждения.

Прикоснитесь отрицательным (-) выводом тестера к "массе" шасси. Измерьте напряжение.

Повторите эту проверку для другой клеммы желтой лампы неисправности. Тестер должен показывать напряжение аккумуляторной батареи.

Прикоснитесь положительным (+) выводом тестера к сигнальной клемме красной лампы аварийного останова.

Прикоснитесь отрицательным (-) выводом тестера к "массе" шасси.

Измерьте напряжение.

Повторите эту проверку для другой клеммы красной лампы неисправности. Тестер должен показывать напряжение аккумуляторной батареи.

Отсутствие напряжения аккумуляторной батареи свидетельствует о неисправности цепи пускового включателя или неисправности лампы. Порядок ремонта описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Подключите все электроприборы после завершения ремонта.
