Цепь управления вентилятором

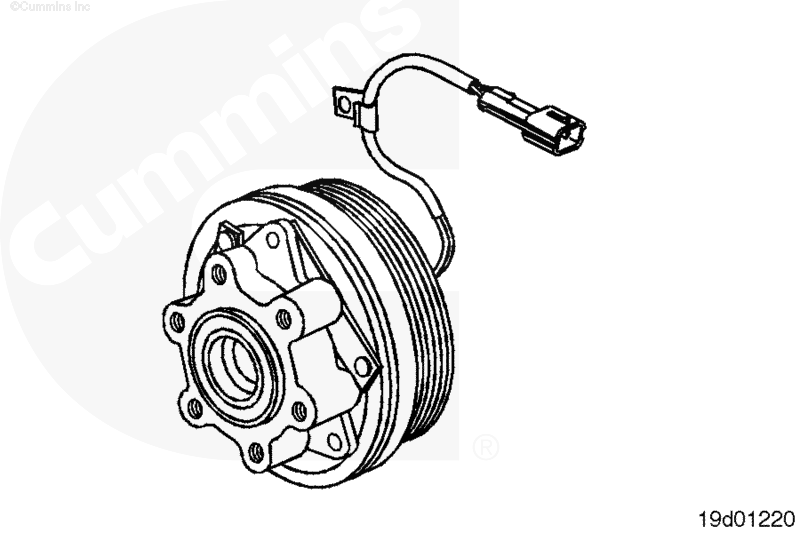

Электронная система управления может включать и выключать муфту вентилятора. Для включения муфты вентилятора или электромагнитного воздушного клапана модуль ECM может посылать сигнал напряжением 12 В постоянного тока или 0 В.

Более подробная информация по диагностике неисправностей и ремонту проводки муфты вентилятора приведена в документации на машину.

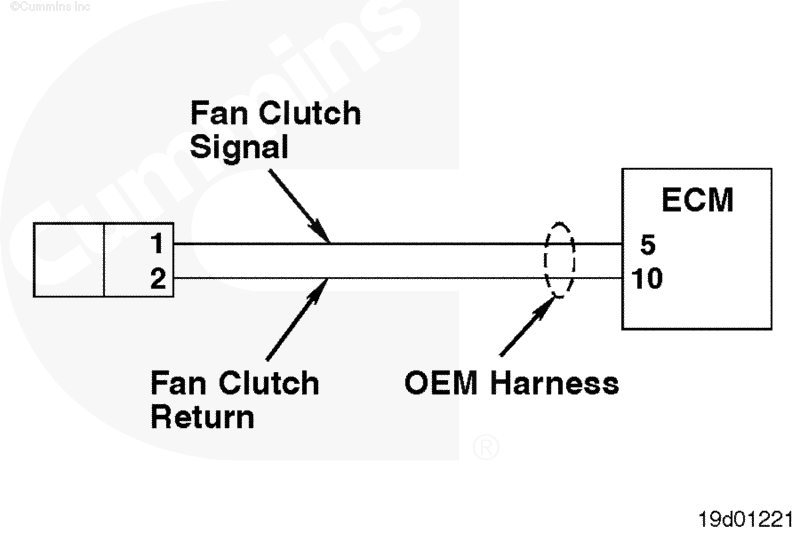

Муфта вентилятора входит в состав жгута проводов комплектного оборудования. В цепи используется сигнал, поступающий с контакта № 5 разъема жгута проводов комплектного оборудования на контакт № 1 2-контактного разъема Weather-Pack, и сигнал массы, поступающий с контакта № 2 2-контактного разъема Weather-Pack на контакт № 10 разъема жгута проводов комплектного оборудования.

 ВНИМАНИЕ

Для снижения вероятности повреждения контактов разъема пользуйтесь только щупами и проводами с номерами по каталогу 3164112 и 3823995. Они должны плотно входить в разъем, не раздвигая его контакты.

Проверьте жгут проводов комплектного оборудования, идущий к электромагнитному приводу муфты вентилятора, на отсутствие разрыва цепи. Отсоедините 2-контактный разъем и 89-контактный жгут проводов комплектного оборудования.

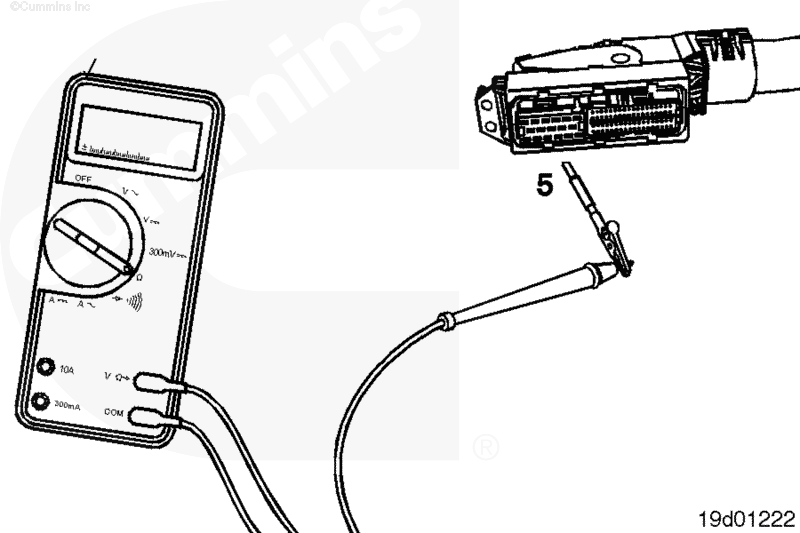

Вставив соответствующий щуп тестера в контакт № 5 разъема жгута проводов комплектного оборудования, подсоедините щуп к выводу тестеру.

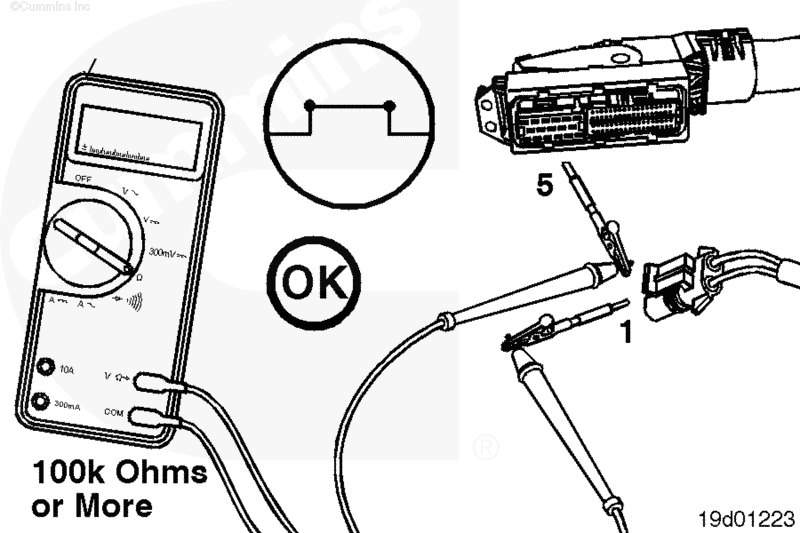

Вставив другой соответствующий щуп в контакт № 1 разъема электромагнитного привода муфты вентилятора, подсоедините щуп к другому выводу тестера. Измерьте сопротивление. Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Даже если цепь замкнута, то все равно контакты следует попарно проверить на отсутствие короткого замыкания. Если цепь не замкнута, то это означает плохой контакт или обрыв цепи в жгуте проводов.

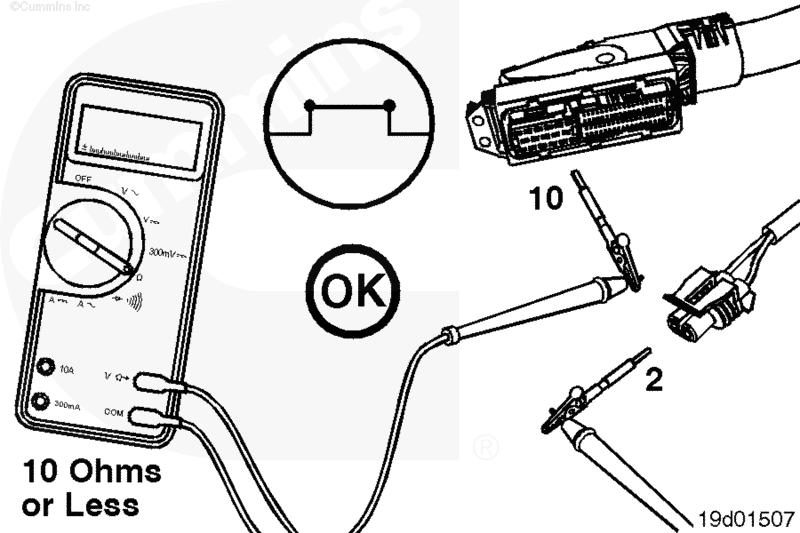

Вставьте щуп в контакт № 10 разъема жгута проводов комплектного оборудования.

Вставьте другой щуп в контакт № 2 разъема электромагнитного привода муфты вентилятора.

Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Если цепь не замкнута, то это означает разрыв цепи в электропроводке комплектного оборудования, ведущей к электромагнитному приводу муфты вентилятора. Отремонтируйте или замените жгут проводов комплектного оборудования. См. процедуру № 019-323 или 019-071.

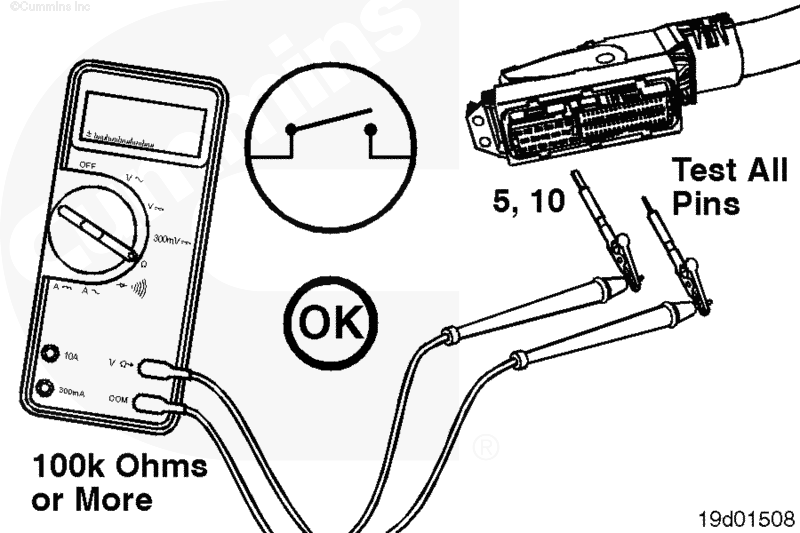

Убедитесь в отсутствии короткого замыкания между контактом № 5 и остальными контактами разъема в жгуте проводов комплектного оборудования.

Вставив соответствующий щуп тестера в контакт № 10 разъема жгута проводов комплектного оборудования, подсоедините щуп к выводу тестеру. Вставьте другой соответствующий щуп в остальные контакты разъема жгута проводов комплектного оборудования.

Измерьте сопротивление.

Тестер должен показывать сопротивление более 100 кОм (обрыв цепи).

Если цепь замкнута, то это указывает на короткое замыкание между контактами № 5 или 10 и одним из измерявшихся контактов.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. процедуру № 019-323 или 019-071.

После завершения ремонта подсоедините 89-контактный разъем жгута проводов комплектного оборудования и электромагнитный привод муфты вентилятора.
