Раздел F - Ознакомление


200-003   Схема системы охлаждения




Схема

Двигатели без системы рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

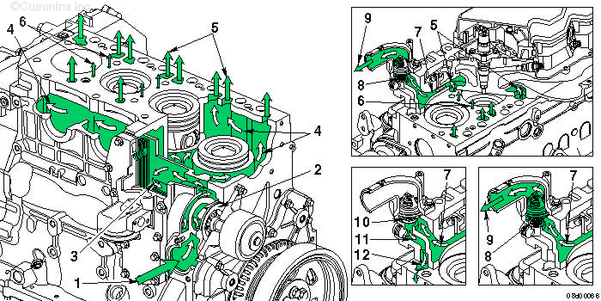

Двигатели для автомобилей и промышленных установок без системы рециркуляции отработавших газов

  1. Впуск охлаждающей жидкости
  2. Крыльчатка насоса
  3. Поток охлаждающей жидкости через маслоохладитель
  4. Поток охлаждающей жидкости в обход цилиндров
  5. Поток охлаждающей жидкости от блока цилиндров к головке блока цилиндров
  6. Проход охлаждающей жидкости между цилиндрами (только для двигателей без системы рециркуляции отработавших газов).
  7. Поток охлаждающей жидкости к корпусу термостата
  8. Перепускной канал охлаждающей жидкости
  9. Возврат охлаждающей жидкости в радиатор
  10. Перепускной канал открыт
  11. Перепуск охлаждающей жидкости в головку блока цилиндров
  12. Поток охлаждающей жидкости на вход водяного насоса

Двигатели с системой рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

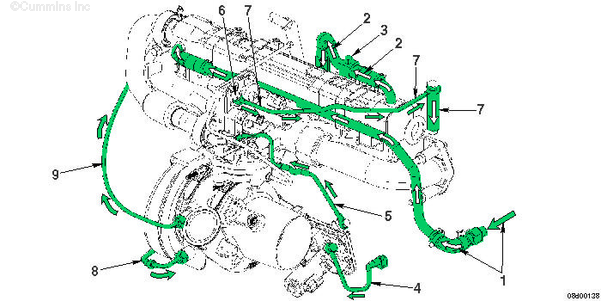

Автомобильные двигатели с системой рециркуляции отработавших газов

  1. Проход охлаждающей жидкости от блока цилиндров к входу в охладитель системы рециркуляции отработавших газов
  2. Возврат охлаждающей жидкости от охладителя системы рециркуляции отработавших газов в головку цилиндров
  3. Вентиляционная пробка (используется при заполнении системы)
  4. Проход охлаждающей жидкости от блока цилиндров к входу в привод изменения геометрии турбонагнетателя
  5. Проход охлаждающей жидкости от привода изменения геометрии турбонагнетателя к входу в клапан системы рециркуляции отработавших газов
  6. Фитинг типа банджо М10 - вентиляционное отверстие, соединенное с расширительным бачком
  7. Возврат охлаждающей жидкости от клапана системы рециркуляции отработавших газов в головку цилиндров
  8. Проход охлаждающей жидкости от блока цилиндров к корпусу подшипников турбонагнетателя
  9. Возврат охлаждающей жидкости из корпуса подшипников турбонагнетателя в заднюю часть головки цилиндров

Судовые двигатели

SMALL | MEDIUM | LARGE

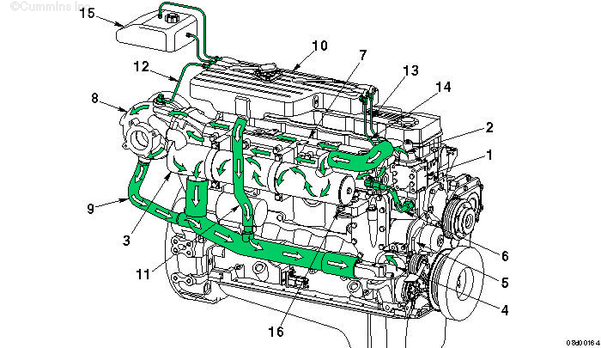

Схема системы охлаждения

  1. Корпус термостата
  2. Выпуск охлаждающей жидкости
  3. Теплообменник
  4. Вход охлаждающей жидкости в водяной насос
  5. Насос системы охлаждения
  6. Подача охлаждающей жидкости к выпускному коллектору
  7. Выпускной коллектор мокрого типа
  8. Турбонагнетатель с водяным охлаждением
  9. Выход охлаждающей жидкости из турбонагнетателя
  10. Расширительный бачок
  11. Магистраль слива охлаждающей жидкости из расширительного бачка
  12. Магистраль вентиляции турбонагнетателя
  13. Магистраль вентиляции головки цилиндров
  14. Магистраль вентиляции выпускного коллектора
  15. Бачок для подпитки системы охлаждения
  16. Цинковый анод теплообменника двигателя

SMALL | MEDIUM | LARGE

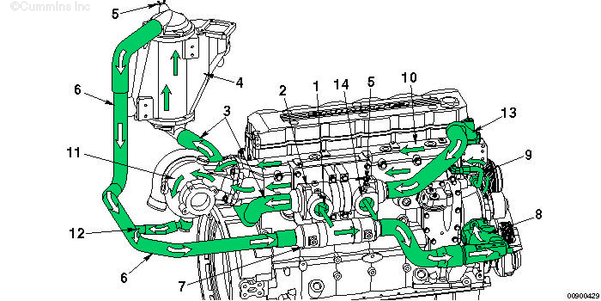

Схема системы охлаждения двигателя с килевым охладителем - вид со стороны выпускного коллектора

  1. Вход охлаждающей жидкости от килевого охладителя
  2. Корпус термостата килевого охладителя
  3. Вход охлаждающей жидкости из корпуса термостата в охладитель наддувочного воздуха
  4. Охладитель наддувочного воздуха
  5. Кран вентиляции системы охлаждения при заправке
  6. Выход охлаждающей жидкости из охладителя наддувочного воздуха к маслоохладителю судового редуктора
  7. Маслоохладитель судового редуктора
  8. Вход охлаждающей жидкости в водяной насос
  9. Выход охлаждающей жидкости к выпускному коллектору
  10. Выпускной коллектор с водяным охлаждением
  11. Турбонагнетатель с водяным охлаждением корпуса турбины
  12. Выход охлаждающей жидкости из турбонагнетателя
  13. Вход охлаждающей жидкости в корпус термостата
  14. Выход охлаждающей жидкости к килевому охладителю

SMALL | MEDIUM | LARGE

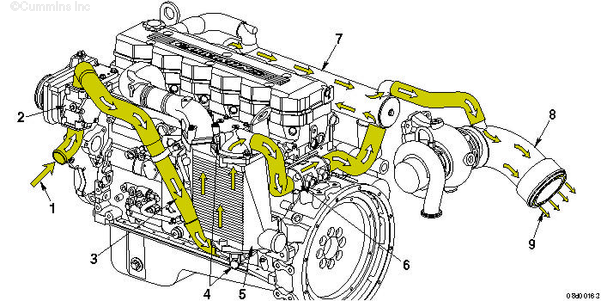

Схема охлаждения забортной водой

  1. Подача забортной воды
  2. Насос забортной воды
  3. Охладитель топлива
  4. Цинковая анодная пробка охладителя наддувочного воздуха
  5. Корпус охладителя наддувочного воздуха
  6. Маслоохладитель судового редуктора
  7. Теплообменник
  8. Выход отработавших газов
  9. Выход забортной воды
