Раздел F - Ознакомление

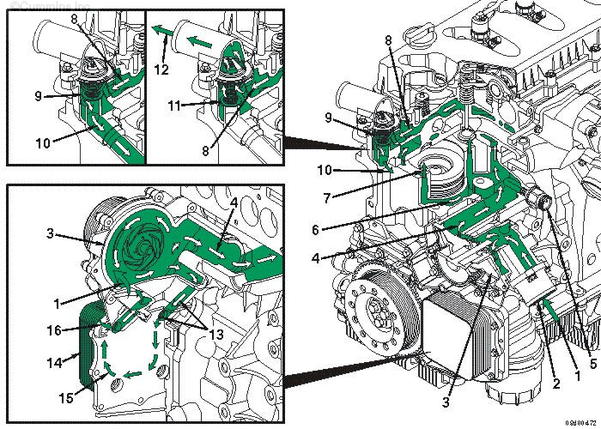

200-003   Схема системы охлаждения



Схема


  1. Поток охлаждающей жидкости из радиатора
  2. Входной патрубок водяного насоса
  3. Насос системы охлаждения
  4. Поток охлаждающей жидкости из водяного насоса в блок цилиндров
  5. Нагреватель охлаждающей жидкости
  6. Поток охлаждающей жидкости вокруг гильз цилиндров
  7. Поток охлаждающей жидкости от блока цилиндров к головке блока цилиндров
  8. Поток охлаждающей жидкости из головки блока цилиндров на корпус термостата
  9. Термостат закрыт, а перепускной канал открыт
  10. Перепуск охлаждающей жидкости в водяной насос
  11. Термостат открыт, а перепускной канал закрыт
  12. Возврат охлаждающей жидкости в радиатор
  13. Поток охлаждающей жидкости из маслоохладителя в главную впускную магистраль охлаждающей жидкости двигателя
  14. Маслоохладитель
  15. Проход охлаждающей жидкости через маслоохладитель
  16. Поток охлаждающей жидкости из водяного насоса в маслоохладитель

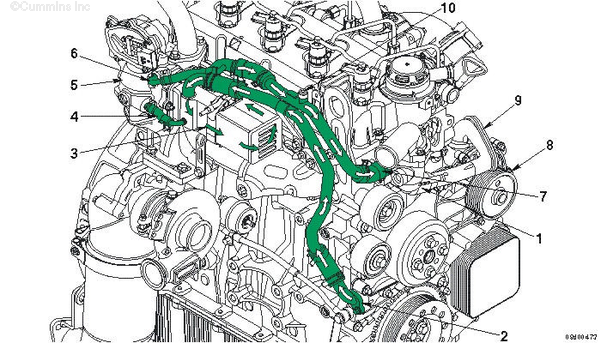

  1. Корпус термостата
  2. Поток охлаждающей жидкости из модуля передней крышки в охладитель системы рециркуляции отработавших газов
  3. Поток охлаждающей жидкости через охладитель системы рециркуляции отработавших газов
  4. К клапану системы рециркуляции отработавших газов
  5. Клапан системы рециркуляции отработавших газов
  6. Магистраль слива охлаждающей жидкости из клапана системы рециркуляции отработавших газов
  7. Магистраль слива охлаждающей жидкости из охладителя системы рециркуляции отработавших газов в корпус термостата
  8. Насос системы охлаждения
  9. Обводной патрубок системы охлаждения
  10. Пробка для выпуска воздуха из охладителя системы рециркуляции отработавших газов
