Раздел 19. Электронная система управления двигателем. Группа 19


019-008   Цепь "массы" аккумуляторной батареи



Проверка сопротивления

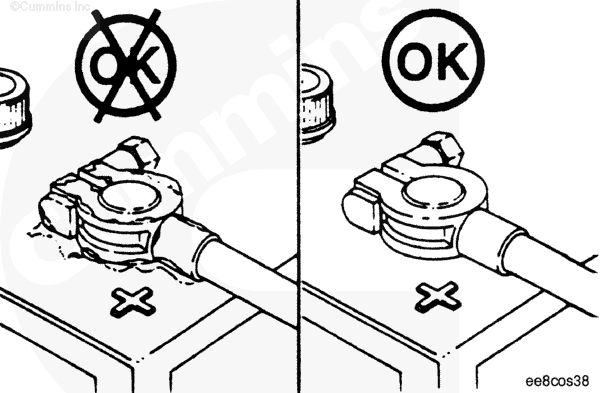

Проверьте надежность крепления клеммы "массы" жгута проводов комплектного оборудования, отсутствие повреждений или коррозии.




 ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

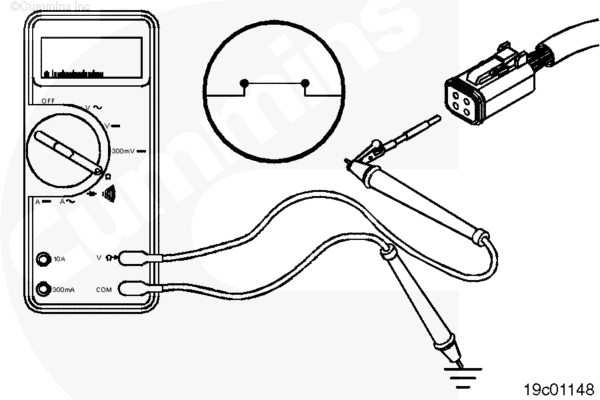

Измерьте сопротивление между отрицательным (-) контактом цепи питания от аккумуляторной батареи в разъеме (разъемах) модуля управления жгута проводов комплектного оборудования и "массой" блока цилиндров или "массой" шасси для каждого модуля управления. Для определения обозначений контактов разъема см. принципиальную электрическую схему. Сопротивление должно быть не более 10 Ом.

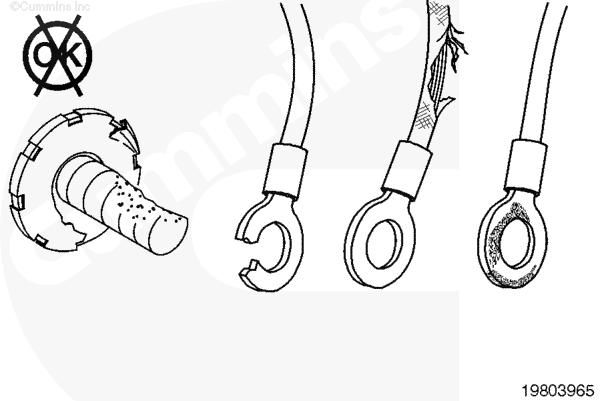

Если сопротивление не в норме, проверьте аккумуляторные батареи, кабели и их разъемы.

При необходимости замените или отремонтируйте детали.
