Раздел 11 - Выпускная система - Группа 11


011-017   Выходной патрубок выпускной системы



Подготовительные операции

  • Отсоедините выпускной трубопровод от выходного патрубка выпускной системы. См. Руководство по ремонту комплектного оборудования.
  • Снимите каталитический нейтрализатор (если установлен). См. Процедуру 011-049 в Разделе 11.








Снятие

ПРИМЕЧАНИЕ: На рисунках показаны двигатели с системой SCR; двигатели с системой EGR выглядят аналогично.

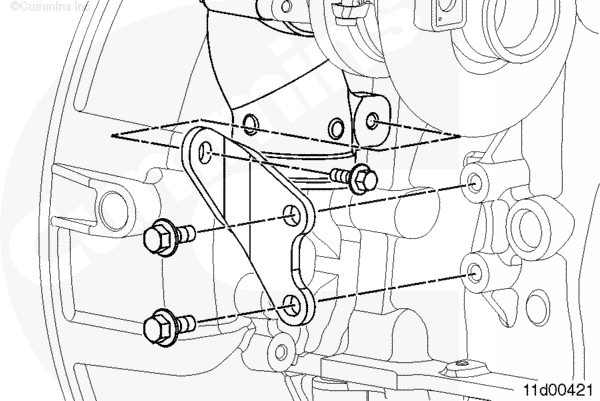

Снимите болты крепления выходной распорки турбонагнетателя к блоку двигателя и выпускному патрубку.

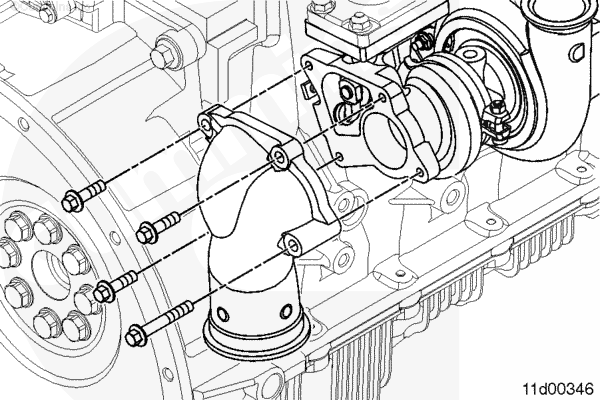

Снимите 4 крепежных болта и выходной патрубок выпускной системы с турбонагнетателя.








Очистка и проверка возможности повторного использования

Проверьте все контактные поверхности и прокладку на отсутствие повреждений или признаков утечек.

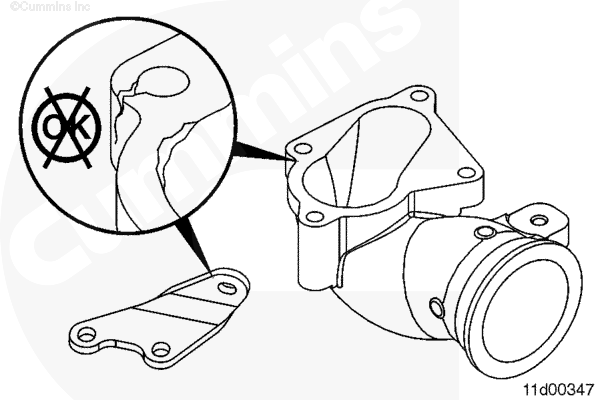

Проверьте выпускной патрубок на отсутствие коррозии, в том числе точечной.

Проверьте крепежную распорку на отсутствие повреждений.








Установка

Установите новую прокладку и выходной патрубок выпускной системы на турбонагнетатель.

Установите и затяните вручную 4 крепежных болта.





Приложите выходную распорку турбонагнетателя к выходному патрубку выпускной системы и блоку двигателя. Затяните крепежные болты от руки.





Затяните по крестообразной схеме 4 болта крепления выходного патрубка выпускной системы к турбонагнетателю.

Момент затяжки:  24  n.m  [212 in-lb]

Затяните болты крепления выходной распорки турбонагнетателя к блоку двигателя.

Момент затяжки:  62  n.m  [46 ft-lb]

Затяните болты крепления выходной распорки к турбонагнетателю.

Момент затяжки:  20  n.m  [177 in-lb]







Завершающие операции

  • Установите каталитический нейтрализатор (если необходимо). См. Процедуру 011-049 в Разделе 11.
  • Установите выпускной трубопровод на выходной патрубок выпускной системы. См. Руководство по ремонту комплектного оборудования.
  • Запустите двигатель и убедитесь в отсутствии утечек.
