Раздел 19. Электронная система управления двигателем. Группа 19


019-045   Цепь управления вентилятором



Общие сведения

Электронный модуль управления двигателем (ЕСМ) может включать и выключать муфту вентилятора. Модуль ECM подает напряжение на электромагнитный воздушный клапан или электромагнитную муфту вентилятора.

Дополнительная информация о подключении муфты вентилятора приведена в Руководстве по ремонту комплектного оборудования.

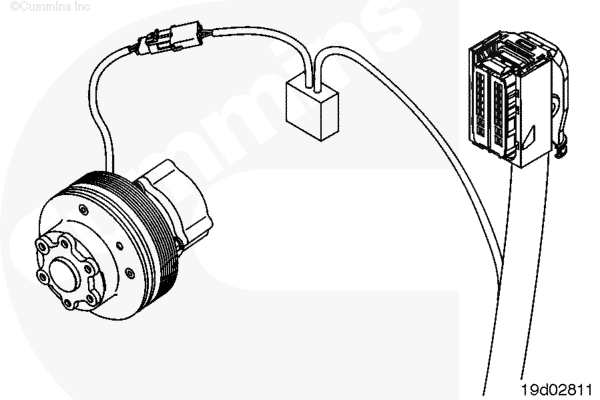

Цепь управления вентилятором входит в состав жгута проводов комплектного оборудования. Сигнальный провод цепи управления вентилятором введен в разъем комплектного оборудования модуля ECM. Сигнальный провод цепи управления вентилятором проходит к электромагнитному воздушному клапану муфты вентилятора в составе жгута проводов комплектного оборудования. "Массой" сигнальной цепи управления вентилятором служит контакт "массы" на картере сцепления/блоке цилиндров.








Проверка сопротивления

 ВНИМАНИЕ

Используйте только указанные штыри или щупы (номер по каталогу 4919042) или аналогичные, во избежание повреждения разъема. Они должны плотно входить в разъем, не раздвигая его контакты.

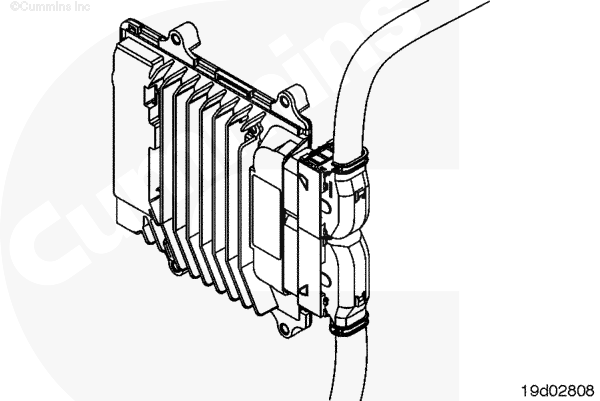

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ECM. Отсоедините жгут проводов комплектного оборудования от электромагнитного привода управления вентилятором.

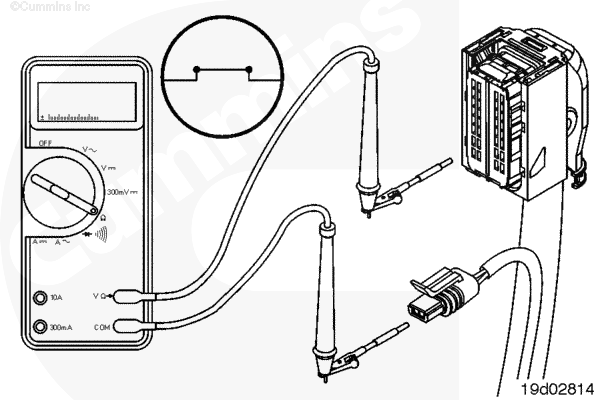

Вставьте щуп в контакт сигнальной цепи управления вентилятором, входящей в состав жгута проводов комплектного оборудования, и подключите его к выводу тестера.

Коснитесь другим выводом тестера клеммы в разъеме электромагнитного привода муфты вентилятора. Убедитесь в том, что электромагнитный привод муфты вентилятора отключен от цепи.

Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Если цепь замкнута, обязательно проверьте ее на отсутствие короткого замыкания на "массу" или между контактами. Если цепь не замкнута, есть плохой контакт или обрыв цепи в жгуте проводов.












Проверка отсутствия короткого замыкания между контактами

Проверьте отсутствие короткого замыкания между контактом сигнальной цепи управления вентилятором и другими контактами в разъеме жгута проводов комплектного оборудования. Убедитесь в том, что электромагнитный привод управления вентилятором отключен от цепи. Убедитесь в том, что цепь подачи напряжения от аккумуляторной батареи отсоединена.

Вставьте щуп в контакт сигнальной цепи управления вентилятором, входящей в состав жгута проводов комплектного оборудования. Вставьте другой щуп в каждый из всех остальных контактов разъема жгута проводов комплектного оборудования.

Измерьте сопротивление.

Тестер должен показывать сопротивление более 100 кОм (обрыв цепи).

Если цепь не разомкнута, есть короткое замыкание между контактом сигнальной цепи управления вентилятором и любым контактом, при касании которого выводом тестера обнаружена проводимость.

Отремонтируйте или замените жгут проводов комплектного оборудования или жгут проводов двигателя.
