Раздел 8 - Система охлаждения - Группа 08


008-042   Радиатор



Общие сведения

Воздух, проходящий через ребра радиатора за счет разрежения, которое создает вентилятор, отбирает тепло у охлаждающей жидкости, которая прокачивается через радиатор водяным насосом. Посторонние предметы (клочки бумаги, сухая трава, волокна ткани, пыль и пр.) могут застрять между ребрами, мешая прохождению воздуха. Это снизит эффективность работы радиатора.






Начальная проверка

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ВНИМАНИЕ

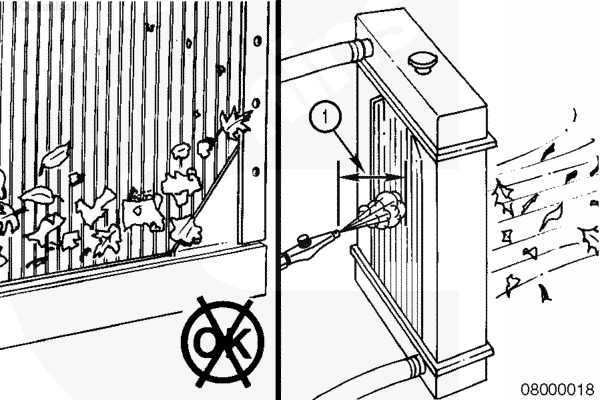

Держите наконечник шланга сжатого воздуха на расстоянии не менее 15 см (6 дюймов) от сердцевины радиатора, чтобы не повредить ребра. См. п. 1 на рисунке.

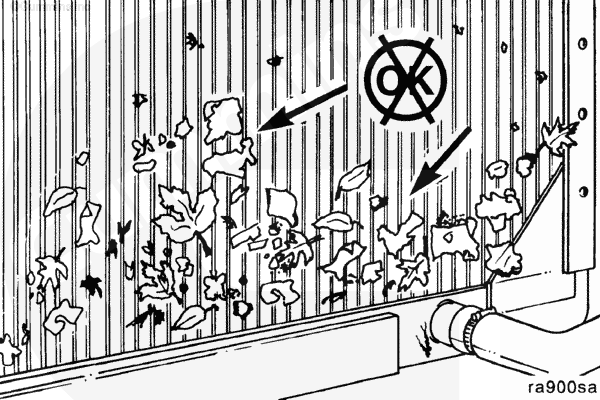

Проверьте ребра радиатора на отсутствие засорения.

Продуйте ребра радиатора сжатым воздухом для удаления грязи и посторонних предметов.


Measurements
  kpa psi
Давление воздуха: 552 80

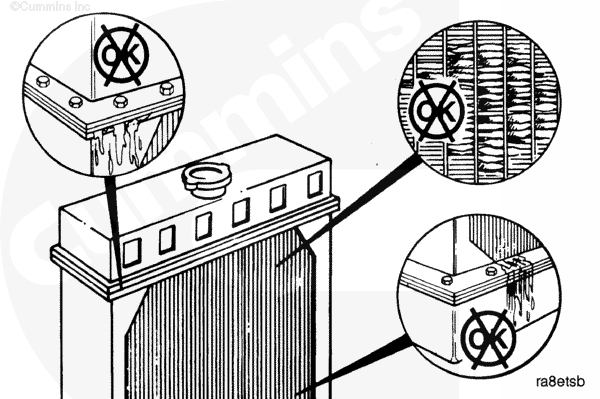

Проверьте ребра радиатора на отсутствие изгибов или повреждений.

Проверьте сердцевину радиатора и прокладку на отсутствие утечек.

Если радиатор подлежит замене, см. порядок замены в Руководстве по ремонту комплектного оборудования.







 ПРЕДУПРЕЖДЕНИЕ

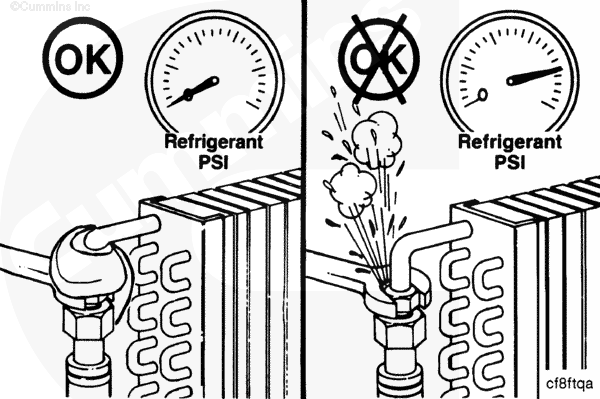

Если в системе используется кондиционер с жидким хладагентом, используйте средства защиты глаз и лица, а также оберните тканью фитинги перед снятием агрегатов. Жидкий хладагент может вызвать серьёзные травмы кожи и глаз.
 ПРЕДУПРЕЖДЕНИЕ

Для защиты окружающей среды слив и заполнение систем, содержащих жидкий хладагент, должны производиться надлежащим образом с использованием оборудования, предотвращающего выброс паров хладагента в атмосферу. Сбор и переработка хладагента являются обязательными по закону.

Перед снятием радиатора снимите систему кондиционирования (при наличии), соблюдая осторожность.
