Раздел 10 - Система впуска воздуха - Группа 10


010-132   Выходной патрубок компрессора турбонагнетателя



Общие сведения

Эта процедура описывает порядок снятия, очистки, проверки состояния и установки выходного патрубка компрессора турбонагнетателя. Существует много вариантов исполнения этого выходного патрубка, поэтому иллюстрации к этой процедуре могут неточно отображать механизм крепления на конкретном двигателе. Вместе с тем, порядок снятия, очистки, проверки состояния и установки различных вариантов исполнения выходного патрубка компрессора турбонагнетателя одинаков.






Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Отключите аккумуляторные батареи. См. Процедуру 013-009 "Аккумуляторные батареи" в Разделе 13.
  • Очистите выходной патрубок компрессора турбонагнетателя снаружи чистой тканью, полностью удалив грязь, которая может попасть во впускную систему при снятии трубопроводов наддувочного воздуха.
  • Отсоедините трубопроводы наддувочного воздуха от выходного патрубка компрессора турбонагнетателя. См. Процедуру 001-019 в Разделе 10.











Снятие

Ослабьте затяжку хомута крепления выходного патрубка компрессора к турбонагнетателю.

Снимите выходной патрубок и уплотнение компрессора турбонагнетателя. Не допускайте попадания кусков уплотнения и посторонних частиц в турбонагнетатель.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Очистите выходной патрубок компрессора турбонагнетателя растворителем и просушите сжатым воздухом.

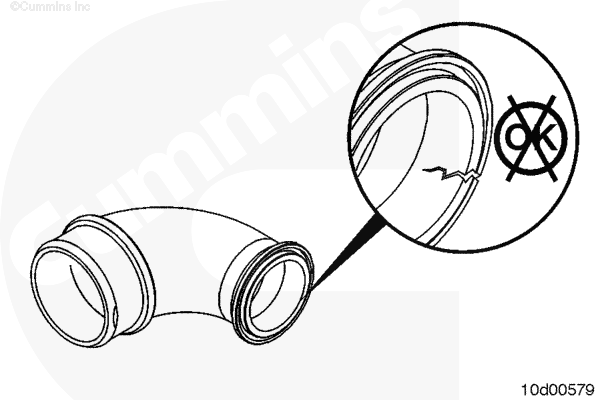

Проверьте выходной патрубок компрессора турбонагнетателя на отсутствие повышенного износа, трещин и прочих повреждений. При необходимости замените.

Отправьте уплотнительное кольцо на утилизацию, оно не подлежит повторному использованию.










Установка

Установите выходной патрубок компрессора турбонагнетателя и новое уплотнительное кольцо.

Используйте новое уплотнительное кольцо.

Установите хомут и затяните его с нормативным моментом затяжки. См. Руководство по ремонту комплектного оборудования.












Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
