011-056   Диагностика выпускной системы



Проверка

 ПРЕДУПРЕЖДЕНИЕ

Вмешательство в любые детали системы очистки отработавших газов или их снятие не допускается. Также не допускается использование жидкости для системы очистки отработавших газов (DEF), не соответствующей установленным техническим требованиям или эксплуатация транспортного средства (оборудования) без этой жидкости.
 ПРЕДУПРЕЖДЕНИЕ

В жидкости DEF содержится мочевина. Избегайте попадания этого вещества в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Не допускайте попадания этого вещества в рот. Если же это произойдет, немедленно обратитесь к врачу. Дополнительную информацию см. в Сертификате безопасности материала (MSDS).
 ВНИМАНИЕ

Никогда не добавляйте воду или другие жидкости, помимо указанных, в бак под жидкость DEF. Система очистки отработавших газов может быть повреждена.

ПРИМЕЧАНИЕ: Эта процедура предназначена только для установок, оборудованных системой очистки отработавших газов с селективным каталитическим нейтрализатором.

Правильная концентрация жидкости для системы очистки отработавших газов является критически важной для правильной работы двигателя и системы очистки отработавших газов.

Компания Cummins не несет ответственности за неисправности или повреждения, возникшие в результате событий, которые Cummins определяет как неправильную эксплуатацию или халатность, включая следующее: работу с жидкостью DEF с ненормативными характеристиками, недостаточное обслуживание системы очистки отработавших газов, неправильное хранение, неправильный останов двигателя, недопустимые модификации двигателя и системы очистки отработавших газов. Фирма Cummins также не несет ответственность за неисправности, вызванные использованием ненормативной жидкости DEF или наличием в ней воды, грязи и прочих инородных частиц.

Для проверки концентрации жидкости DEF используйте рефрактометр Cummins® DEF (номер по каталогу 4919554). Действуйте согласно инструкциям, прилагаемым к прибору.

Нормативная величина: 32,5% + 0,7%

Если концентрация жидкости DEF не соответствует норме, слейте жидкость из бака, промойте его дистиллированной водой и залейте новую жидкость или жидкость заведомо высокого качества. Проверьте концентрацию жидкости DEF.

Концентрацию жидкости DEF следует проверять в следующих случаях:

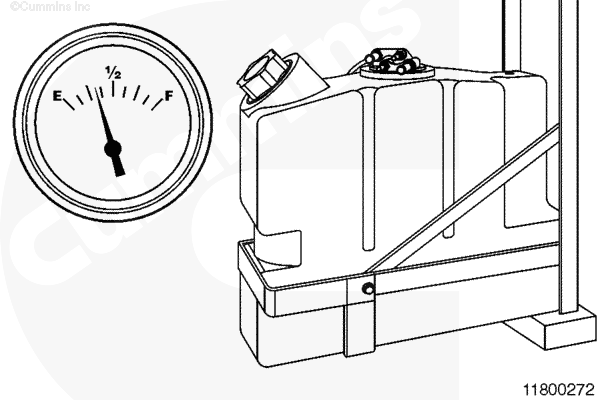

  • При хранении транспортного средства в течение длительного времени.

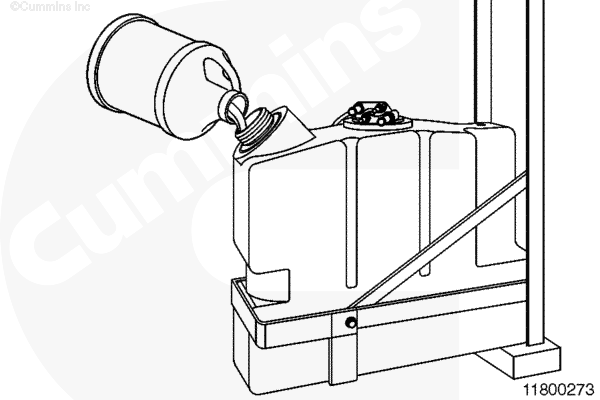

  • При наличии подозрений, что в бак с жидкость DEF попала вода.





Загрязненная жидкость или жидкость ненормативного состава

Загрязнение жидкости DEF может быть вызвано следующими причинами:

  • Сбои в работе системы подогрева (если установлена) бака с жидкость DEF, приводящие к смешиванию охлаждающей жидкости с жидкостью DEF.
  • Отсутствует/повреждена крышка бака под жидкость DEF или не работает вентиляция бака.
  • Заполнение бака жидкостью DEF ненормативного состава.

В случае загрязнения жидкости DEF проверьте ее для выявления наиболее вероятного источника загрязнения.

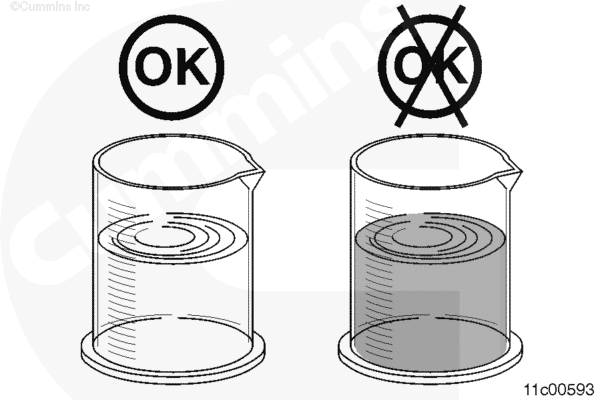

Возьмите пробу жидкости DEF из бака и поместите в подходящую емкость. Постарайтесь взять пробу из верхних слоев жидкости.




Жидкости на нефтяной основе, в том числе:

  • Дизельное топливо
  • Гидравлическая жидкость
  • Тормозная жидкость

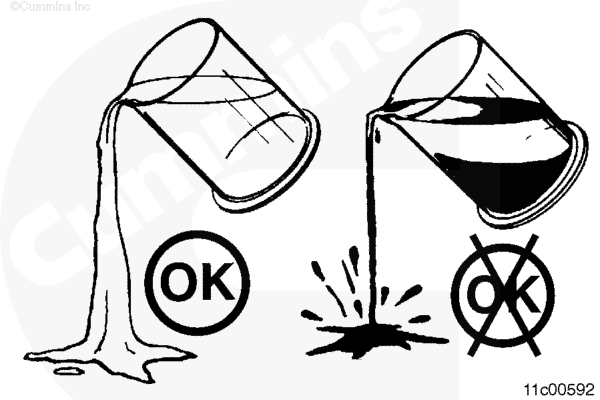

Поскольку жидкость DEF состоит в основном из воды, жидкости на нефтяной основе отсекаются от нее и поднимаются вверх. Обратите внимание на отсекаемые жидкости, а также на наличие характерных запахов.

В случае загрязнения жидкости обратитесь к информации, представленной в рамках описания данной процедуры.




Жидкости не на нефтяной основе, в том числе:

  • Вода
  • Охлаждающая жидкость
  • Жидкость для стеклоомывателя

Если была добавлена вода, жидкость DEF остается чистой. В результате жидкость DEF становится разбавленной, с пониженным уровнем концентрации.

ПРИМЕЧАНИЕ: Если в бак под жидкость DEF была добавлена только вод, слейте жидкость из бака, промойте его дистиллированной водой и залейте новую жидкость или жидкость заведомо высокого качества. Проверьте концентрацию жидкости DEF. См. пункт "Проверка" в данной процедуре.

Другие жидкости не на нефтяной основе, которые могут быть добавлены в бак под жидкость DEF, обычно окрашены и смешиваются с жидкостью DEF. Если жидкость DEF имеет цветовой оттенок, обратите внимание на другие жидкости, используемые на транспортном средстве, которые могут давать такой оттенок, например, охлаждающую жидкость или жидкость для стеклоомывателя.

В случае загрязнения жидкости обратитесь к информации, представленной в рамках описания данной процедуры.




ПРИМЕЧАНИЕ: Считайте коды неисправностей, появляющиеся в ходе работы с диагностическим комплектом INSITE™, и выполните их диагностику. См. Руководство по диагностике неисправностей по кодам неисправностей, Бюллетень 4021677.

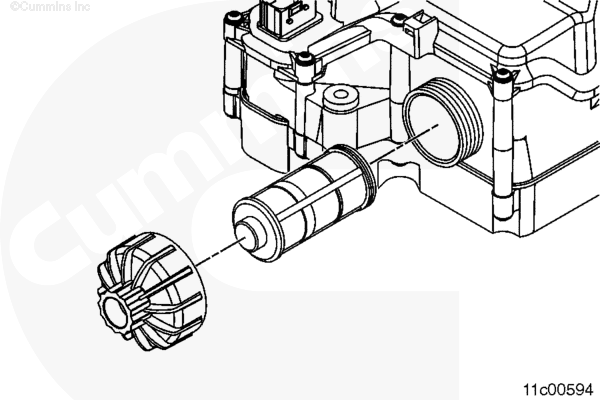

Если жидкость DEF оказалась загрязненной, снимите фильтр блока дозирования жидкости для системы очистки отработавших газов. Проверьте фильтр на отсутствие следов попадания загрязняющей жидкости через систему дозирования.

В случае загрязнения жидкости не пользуйтесь системой дозирования, а слейте бак под жидкость DEF, промойте его дистиллированной водой и замените жидкость DEF в фильтре бака. Более подробные сведения об обслуживании бака под жидкость DEF приведены в Руководстве по ремонту комплектного оборудования.

Очистив бак под жидкость DEF, залейте в него новую жидкость или жидкость заведомо высокого качества. Проверьте концентрацию жидкости DEF после заполнения бака. См. пункт "Проверка" в данной процедуре.




ПРИМЕЧАНИЕ: Все загрязненные жидкости и/или детали подлежат утилизации в соответствии с местными природоохранными нормами.

Если загрязненная жидкость прошла через систему дозирования:

  1. Слейте жидкость для систем очистки отработавших газов из бака, промойте его, несколько раз заполнив водой, пока он не будет чист и свободен от загрязнений. Замените фильтр жидкости для системы очистки отработавших газов, установленный в баке. Более подробные сведения об обслуживании бака под жидкость DEF приведены в Руководстве по ремонту комплектного оборудования.
  2. Очистите фильтр блока дозирования жидкости для системы очистки отработавших газов и промойте его дистиллированной водой. См. Процедуру 011-060 в Разделе 11.
  3. Заполните бак под жидкость DEF дистиллированной водой.
  4. Выполните проверку с блока дозирования жидкости для системы очистки отработавших газов при помощи диагностического комплекта INSITE™. Повторяйте эту проверку, пока дистиллированная вода не будет оставаться чистой. Для измерения концентрации дистиллированной воды после ее распыления из системы дозирования используйте рефрактометр, номер по каталогу 4919554. Если в системе отсутствуют загрязнения, для дистиллированной воды будет зафиксирована концентрация ноль процентов. См. Процедуру 011-063 в Разделе 11.
  5. Слейте дистиллированную воду из бака под жидкость DEF и залейте в него новую жидкость или жидкость заведомо высокого качества. Проверьте концентрацию жидкости DEF после заполнения бака. См. пункт "Проверка" в данной процедуре.
  6. Замените фильтр блока дозирования жидкости для системы очистки отработавших газов. См. Процедуру 011-060 в Разделе 11.
  7. Для проверки характеристик и формы распыла жидкости, выпускаемой дозирующим клапаном жидкости для систем очистки отработавших газов, используйте следующую процедуру и выполните проверку работы блока дозирования жидкости для систем очистки отработавших газов с помощью диагностического комплекта INSITE™. Остатки воды в системе дозирования могут снизить концентрацию распыляемой жидкости для систем очистки отработавших газов. Продолжайте выполнять проверку блока дозирования жидкости для систем очистки отработавших газов, пока из системы дозирования не начнет распыляться жидкость для систем очистки отработавших газов. Для проверки концентрации жидкости для систем очистки отработавших газов используйте рефрактометр Cummins, номер по каталогу 4919554. См. Процедуру 011-063 в Разделе 11.
  8. Выполните регенерацию в стационарных условиях (на стоянке). См. Процедуру 014-013 в Разделе 14.
  9. Для проверки работы системы проведите 30-минутные дорожные испытания транспортного средства.
