Раздел 5 - Топливная система - Группа 05


005-007   Исполнительный клапан электронной системы управления подачей топлива



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

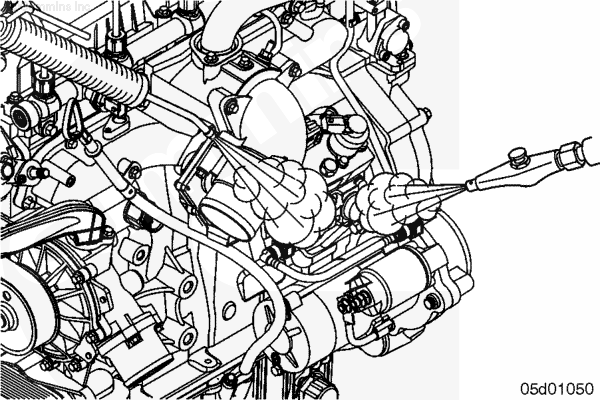

  • Очистите паром топливный насос и поверхности вокруг него. Просушите сжатым воздухом.






Измерение

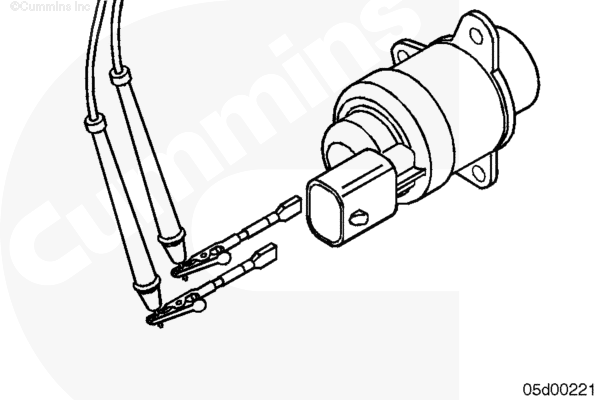

Измерьте сопротивление исполнительного клапана электронной системы управления подачей топлива. Максимальное сопротивление - 5 Ом.

В случае положительного результата установите разъем после выполнения измерений.

Если величина сопротивления не отвечает требованиям, замените электронную систему управления подачей топлива. Выполните операции в рамках следующей процедуры.












Снятие

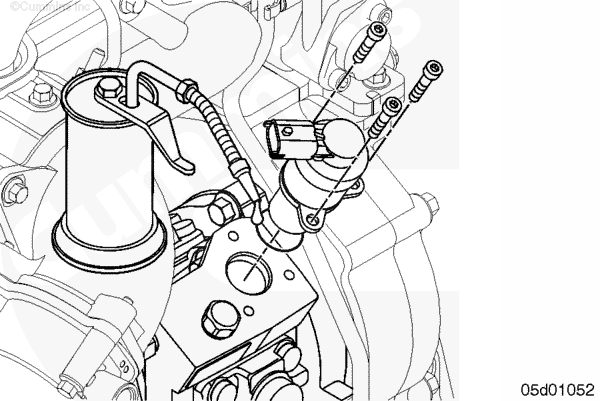

Снимите разъем.

Снимите 3 болта.

Снимите исполнительный клапан электронной системы управления подачей топлива, повернув его и вытянув наружу.

Снимите уплотнительное кольцо и отправьте его на утилизацию.








Установка

 ВНИМАНИЕ

Между первым и вторым проходом при затяжке болтов должно пройти не более 2 минут, иначе момент затяжки болтов не будет сохранён. Это может привести к утечкам или повреждению двигателя.

ПРИМЕЧАНИЕ: Смажьте новое уплотнительное кольцо чистым маслом перед установкой.

Установите новое уплотнительное кольцо на исполнительный клапан электронной системы управления подачей топлива.

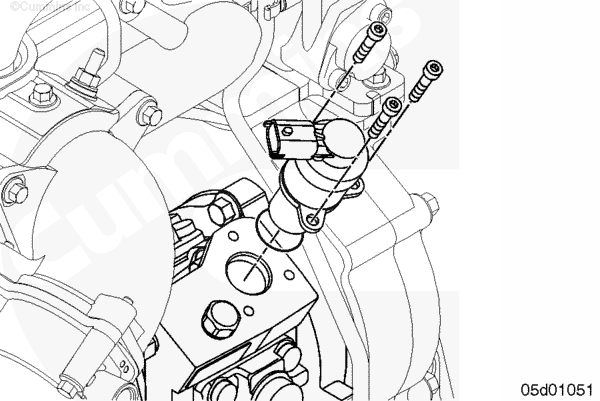

Установите исполнительный клапан электронной системы управления подачей топлива, повернув его и вставив внутрь заподлицо с посадочной поверхностью.

ПРИМЕЧАНИЕ: Убедитесь в том, что его фланец установлен вровень с поверхностью топливного насоса, перед затяжкой болтов.

Torque Value:
  1. 3 n.m    [27 in-lb]
  2. 7 n.m    [62 in-lb]

Установите разъем.










Завершающие операции

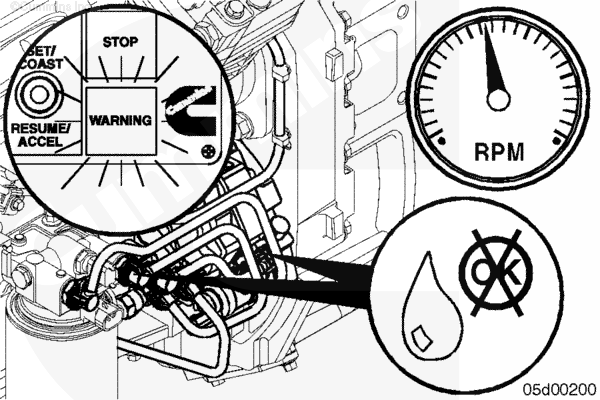

  • Запустите двигатель и убедитесь в отсутствии утечек или кодов неисправностей.
