Раздел 16 - Установочные приспособления - Группа 16


022-001   Инструменты для сервисного обслуживания



Опоры



Tool Number

3375432
Набор для обнаружения трещин

Используется для обнаружения трещин в деталях двигателя.




Tool Number

3376050

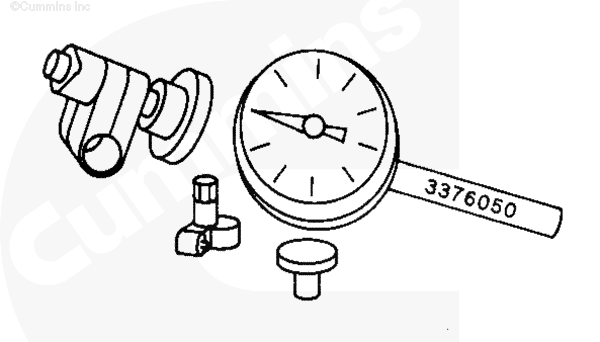

Циферблатный индикатор

Используется вместе с приспособлением (номер по каталогу ST-1325) для измерения биения картера маховика.




Tool Number

3824591
Приспособление для проворачивания коленчатого вала

Входит в зацепление с зубчатым венцом маховика и используется для проворачивания коленчатого вала.




Tool Number

ST -1325

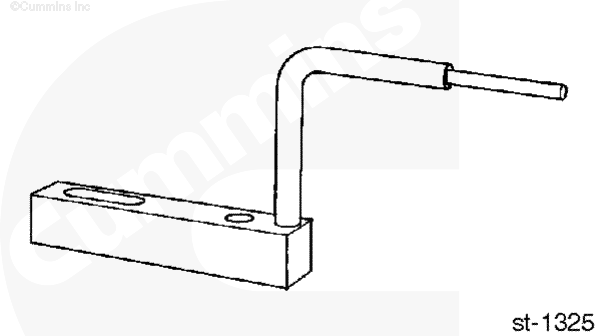

Опора циферблатного индикатора

Используется вместе с циферблатным индикатором (номер по каталогу 3376050) для измерения биения картера маховика.




Tool Number

3162871
Приспособление для подъема двигателя

Используется для снятия и установки двигателя.




Tool Number

4919374

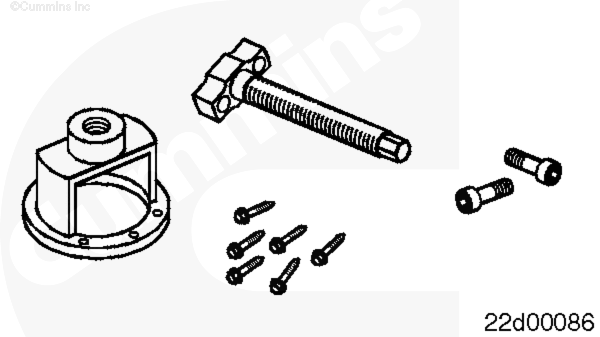

Приспособление для замены переднего сальника

Используется для снятия и установки переднего сальника коленчатого вала.




Tool Number

4919375

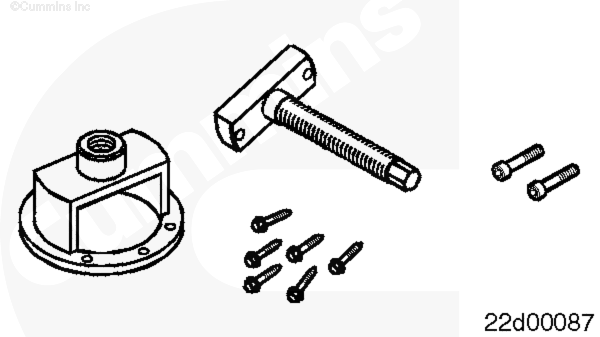

Приспособление для замены заднего сальника

Используется для снятия и установки заднего сальника коленчатого вала на двигателях с сальниками унифицированного типа.




Tool Number

3163934

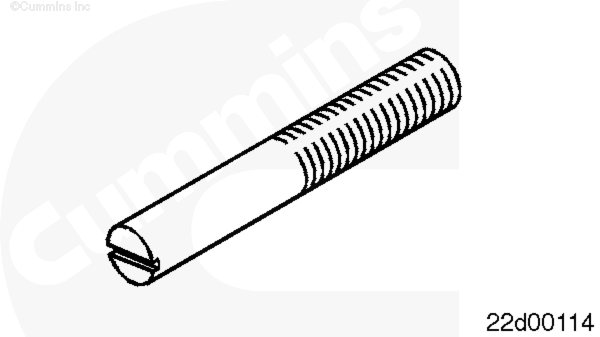

Направляющий штифт гасителя крутильных колебаний

Используется для центровки гасителя крутильных колебаний. М12 х 1,75




Tool Number

3376488

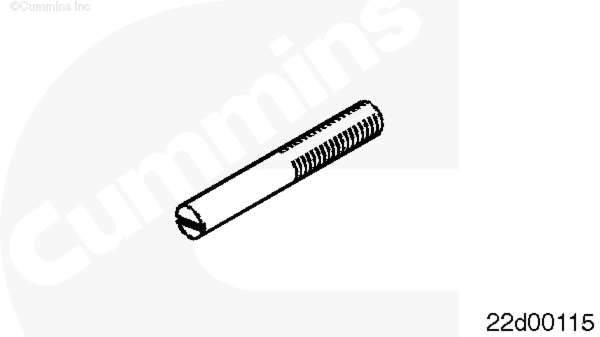

Направляющий штифт опоры привода вспомогательных агрегатов

Используется для центровки опоры привода направляющих агрегатов. М10 х 1,5




Tool Number

3164070
Герметик RTV

Используется для герметизации стыка картера маховика с картером распределительных шестерен.




Tool Number

3165175

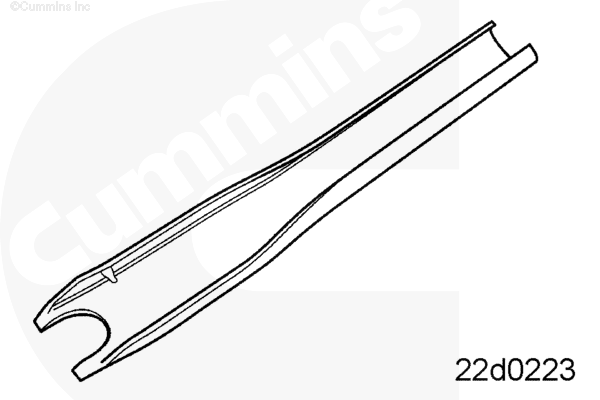

Съемник пробки отверстия под приспособление для проворачивания коленчатого вала

Используется для снятия пробки отверстия в картере маховика. Снятие этой пробки требуется перед использованием приспособления для проворачивания коленчатого вала (номер по каталогу 3824591).
