Раздел 19. Электронная система управления двигателем. Группа 19


019-202   Разъем типа Metripack



Замена контактов

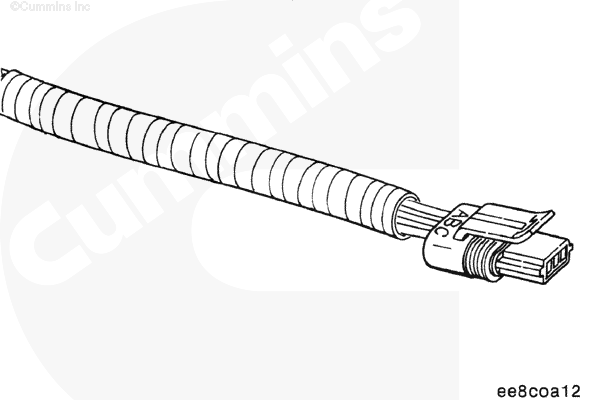

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.



Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

Порядок замены описан в процедуре замены разъема.








Замена разъема

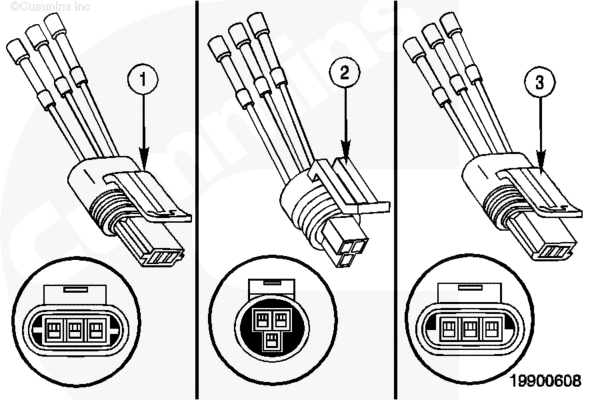

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.

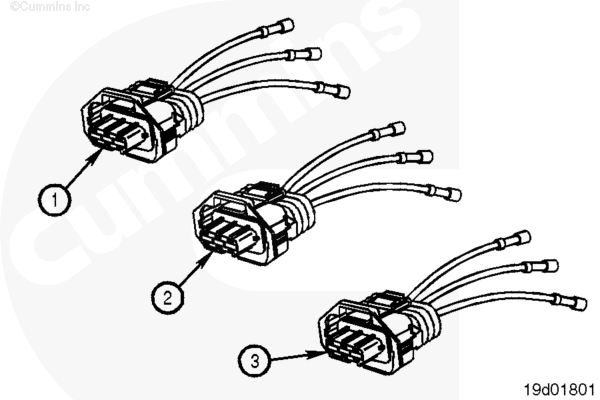

Разъемы имеют различную конфигурацию контактов и не взаимозаменяемы между собой.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

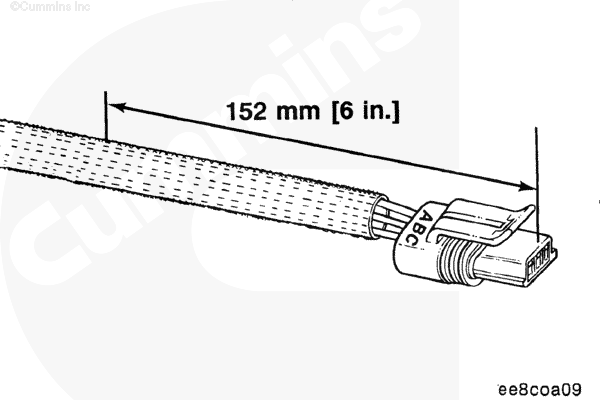

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.







Перед обрезанием проводов разметьте их и нанесите на них метки.

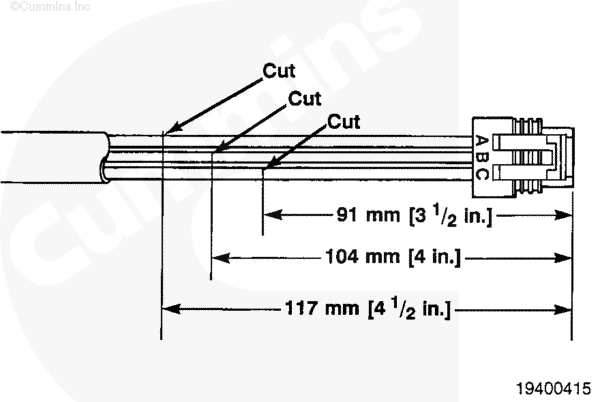

Обрежьте кусачками провод A на расстоянии 117 мм [4-½ дюйма] от торца разъема.

Обрежьте кусачками провод B на расстоянии 104 мм [4 дюйма] от торца разъема.

Обрежьте кусачками провод C на расстоянии 91 мм [3-½ дюйма] от торца разъема.

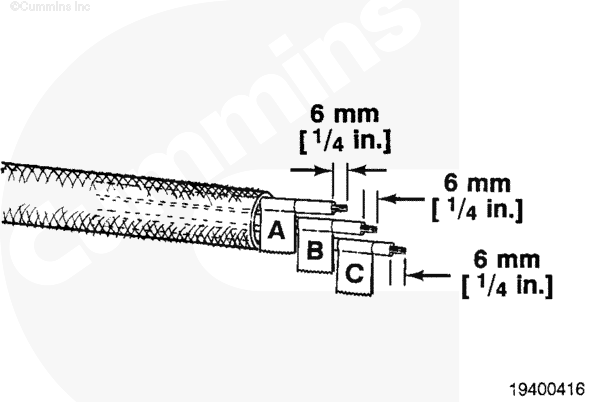

Для снятия 6 мм [1/4 дюйма] изоляции с проводов используйте обжимные щипцы, номер по каталогу 3822930.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано в Разделе E.

Заменяйте контакты поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

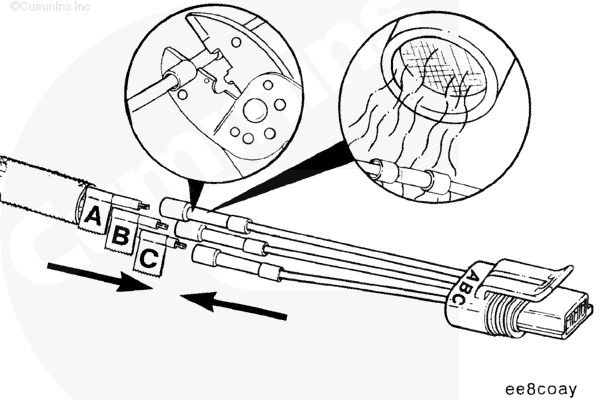

Установите ремонтные провода с наконечниками на оголенные участки проводов и обожмите наконечники при помощи обжимных щипцов, номер по каталогу 3822930.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.





По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
