Раздел 2 - Головка блока цилиндров - Группа 02


002-021   Прокладка головки блока цилиндров



Общие сведения

Ремонтные прокладки для использования после шлифовки верхней поверхности блока цилиндров или опорной поверхности головки блока цилиндров не предусмотрены. Если после такой шлифовки нельзя обеспечить требуемую высоту выступания поршня, блок и/или головка блока цилиндров подлежит замене.

Для получения сведений по снятию и установке, а также технических характеристик






Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг (50 фунтов). Во избежание получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.










Снятие

Снимите прокладку головки блока цилиндров.








Очистка и проверка возможности повторного использования

ПРИМЕЧАНИЕ: Прокладку головки блока цилиндров нельзя использовать повторно. Следует устанавливать новую прокладку.

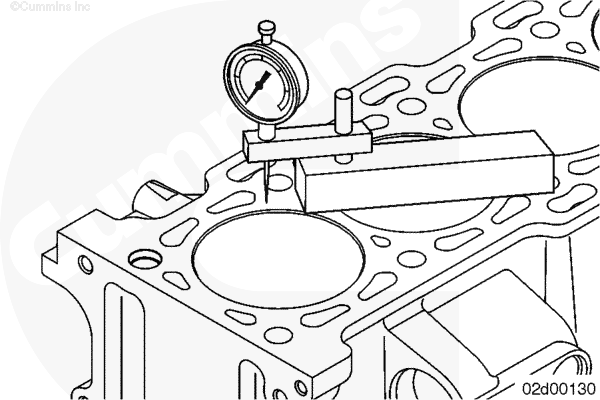

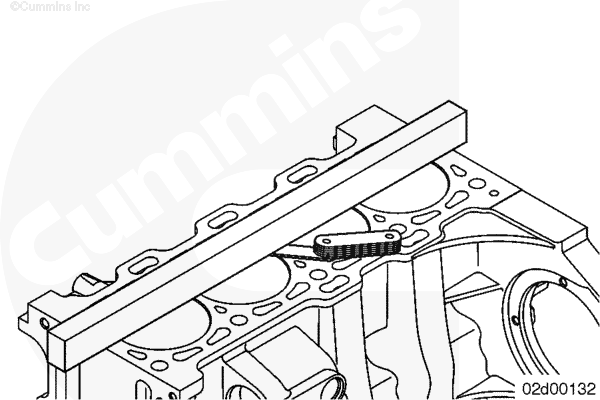

Очистите контактные поверхности блока и головки блока цилиндров. Проверьте плоскостность контактных поверхностей блока и головки блока цилиндров.










Установка

Обязательно установите новую прокладку головки блока цилиндров. Не используйте старую прокладку головки блока цилиндров.

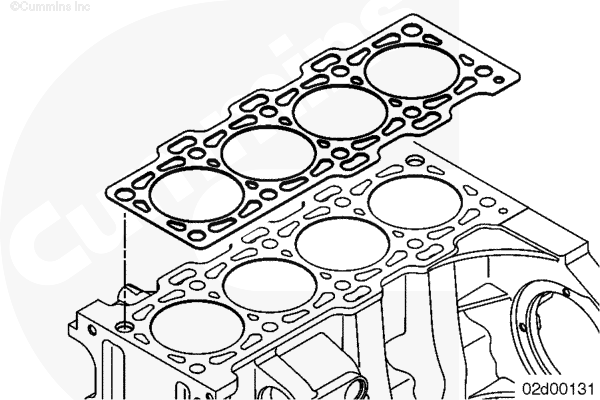

Установите прокладку головки блока цилиндров.








Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг (50 фунтов). Во избежание получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.
