Раздел 2 - Головка блока цилиндров - Группа 02


002-034   Кольцо синхронизации частоты вращения верхнего распределительного вала



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








Снятие

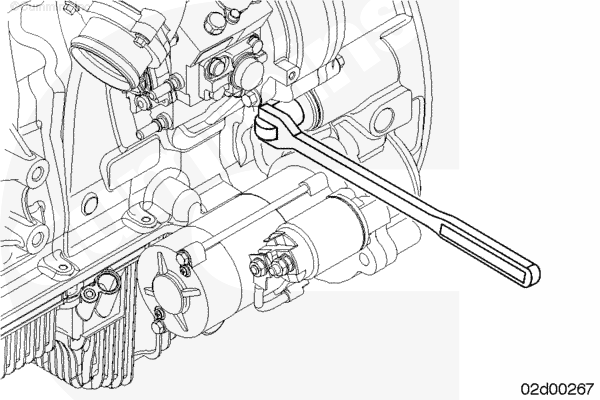

С помощью приспособления для проворачивания коленчатого вала, номер по каталогу 3824591, проверните коленчатый вал по часовой стрелке, если смотреть со стороны шкива коленчатого вала, до верхней мертвой точки (ВМТ).

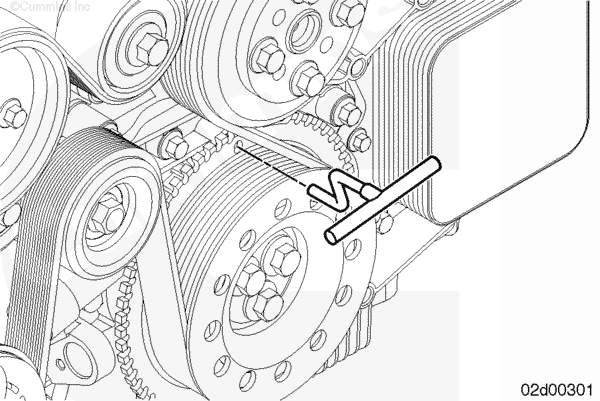

Используйте штифт синхронизации впрыска, номер по каталогу 4919663, для блокировки двигателя, пропустив его через обозначенное отверстие в шкиве коленчатого вала и вставив в обозначенное отверстие в крышке передних распределительных шестерен.

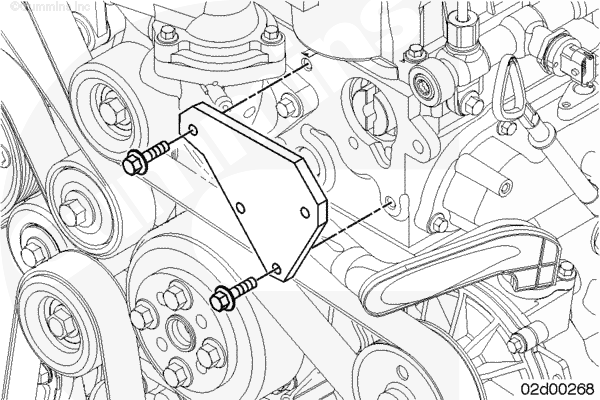

Установите стопорную пластину распределительного вала (номер по каталогу 4919107) на место вакуумного насоса, чтобы заблокировать распределительный вал в ВМТ.

Момент затяжки:
M6  10  n.m  [89 in-lb]
Момент затяжки:
М8  24  n.m  [212 in-lb]

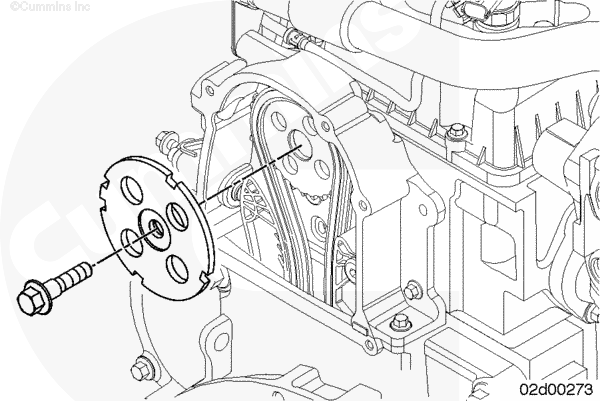

Снимите болт распределительного вала и кольцо синхронизации частоты вращения верхнего распределительного вала.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

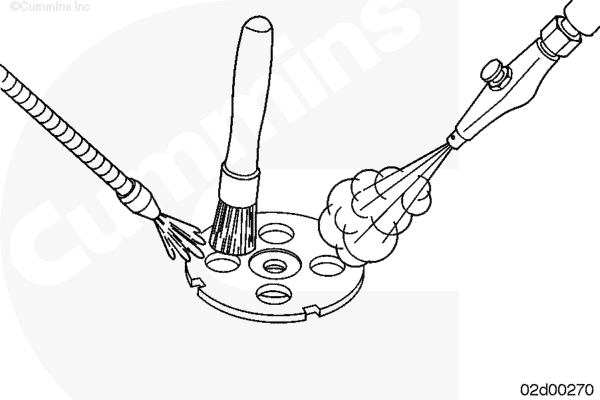

Очистите с помощью растворителя кольцо синхронизации частоты вращения верхнего распределительного вала.

Просушите сжатым воздухом.

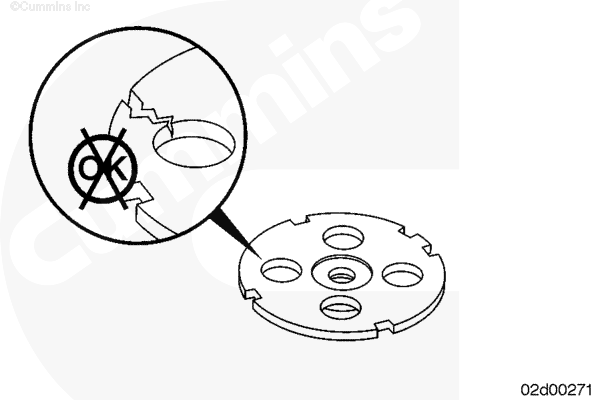

Проверьте кольцо синхронизации частоты вращения на отсутствие трещин или чрезмерного износа.

Проверьте отсутствие сломанных или погнутых зубьев.

Замените при обнаружении любых повреждений.








Установка

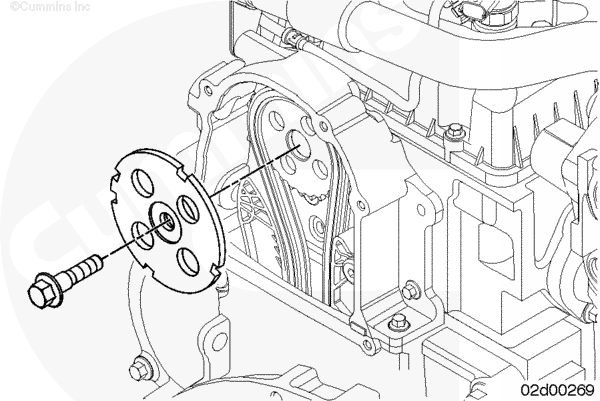

Установите кольцо синхронизации частоты вращения верхнего распределительного вала и затяните болт распределительного вала.

Torque Value:
  1. 30 n.m    [22 ft-lb]
  2. 160 n.m    [118 ft-lb]

Снимите пластину синхронизации распределительного вала, номер по каталогу 4919107.

Извлеките штифт синхронизации впрыска, номер по каталогу 4919663, из паза в шкиве коленчатого вала.












Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Установите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
  • Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
  • Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
  • Запустите двигатель и убедитесь в отсутствии утечек.
