019-046   Состояние контрольной лампы



Общие сведения

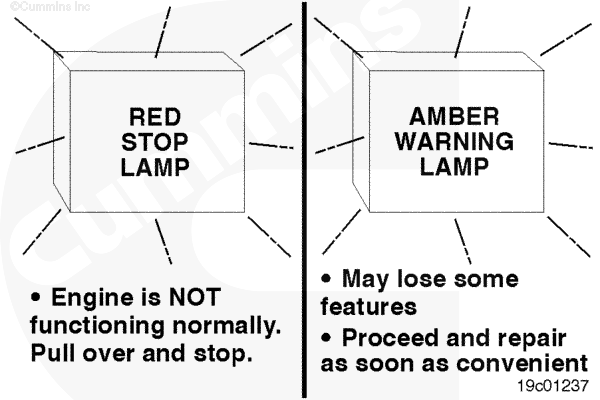

Предупреждающие лампы кодов неисправности уведомляют оператора об обнаружении неисправности компонента или системы. На желтой лампе может быть написано слово ПРЕДУПРЕЖДЕНИЕ. На КРАСНОЙ лампе может быть написано слово СТОП.

Цепь ламп кодов неисправностей состоит из лампы, выходного сигнала лампы и цепи питания постоянного тока от пускового включателя.







Проверка напряжения

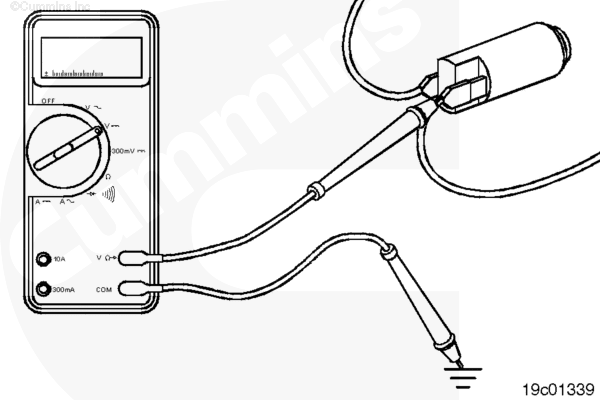

Измерьте напряжение между каждой контрольной лампой и массой.

Установите пусковой включатель в положение ВКЛ.

Прикоснитесь положительным (+) выводом тестера к сигнальной клемме желтой лампы предупреждения.

Прикоснитесь отрицательным (-) выводом тестера к "массе" шасси. Измерьте напряжение.

Повторите эту проверку для другой клеммы желтой лампы неисправности. Тестер должен показывать напряжение аккумуляторной батареи.

Прикоснитесь положительным (+) выводом тестера к сигнальной клемме красной лампы аварийного останова.

Прикоснитесь отрицательным (-) выводом тестера к "массе" шасси.

Измерьте напряжение.

Повторите эту проверку на другой клемме красной контрольной лампы. Тестер должен показывать напряжение аккумуляторной батареи.

Отсутствие напряжения аккумуляторной батареи свидетельствует о неисправности цепи пускового включателя или неисправности лампы. Порядок ремонта описан в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.

После завершения ремонта подключите все электроприборы.
