Раздел 8 - Система охлаждения - Группа 08


008-014   Корпус термостата системы охлаждения



Общие сведения

Корпус термостата крепится на передней части головки блока цилиндров. В нем предусмотрены средства для подключения перепускного канала термостата, отопителя кабины, трубопровода подачи охлаждающей жидкости на охладитель системы рециркуляции отработавших газов (если она установлена) и датчика температуры охлаждающей жидкости. Выпускной водяной патрубок крепится поверх корпуса термостата, фиксируя термостат по месту.






Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.
  • Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
  • Слейте охлаждающую жидкость так, чтобы ее уровень оказался ниже отметки, нанесенной на корпусе термостата. См. Процедуру 008-018 в Разделе 8.
  • Отсоедините шланги системы охлаждения от корпуса термостата и штуцера выходного водяного патрубка.

ПРИМЕЧАНИЕ: Если двигатель оснащен системой рециркуляции отработавших газов, убедитесь, что шланг подачи охлаждающей жидкости в эту систему отсоединен от корпуса термостата.










Снятие

Снимите болты крепления корпуса термостата на головке блока цилиндров.





Снимите датчики температуры из корпуса термостата.










Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

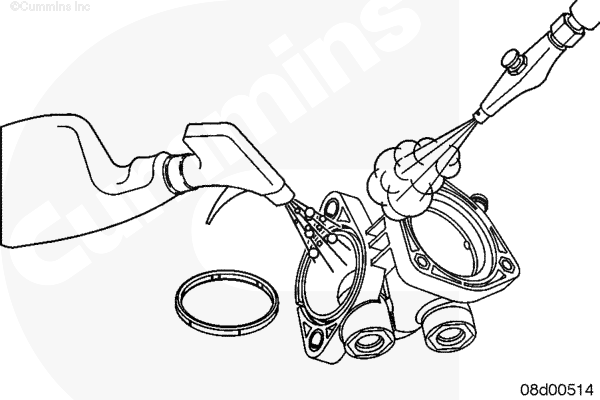

Очистите детали мыльной водой.

Просушите сжатым воздухом.

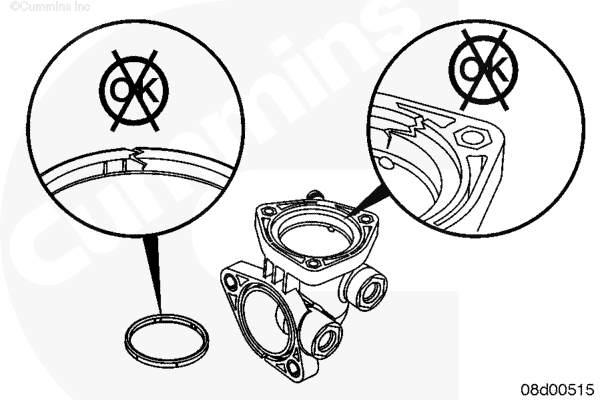

Проверьте узлы и детали на отсутствие трещин, забоин или других повреждений.

Проверьте уплотнение между корпусом термостата и головкой блока цилиндров на отсутствие трещин или признаков износа. Если уплотнение повреждено или изношено уплотнение следует заменить.

Замените все поврежденные детали.








Установка

Установите датчики температуры в корпус термостата.







Смажьте уплотнительное кольцо силиконовой смазкой на водной основе во избежание повреждений во время сборки.

Установите корпус термостата на головку блока цилиндров.

Затяните болты.

Момент затяжки:  23  n.m  [204 in-lb]











Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.








(C) © 2000-2010  Cummins Inc.  С сохранением всех прав.
