Раздел 19. Электронная система управления двигателем. Группа 19


019-204   Разъем типа Deutsch DRC



Замена контактов

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на принципиальной электрической схеме.

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу
Размер провода
3824815
20
3822760
16
3824816
12

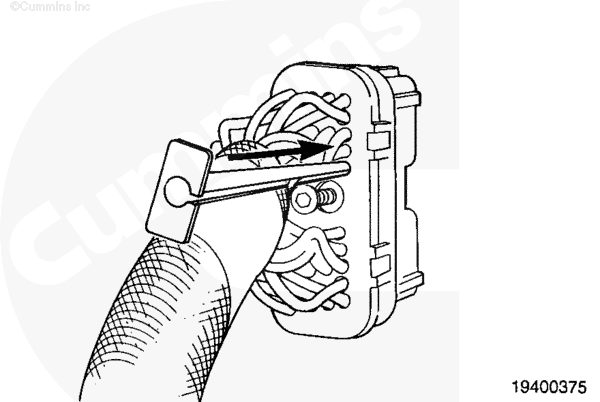

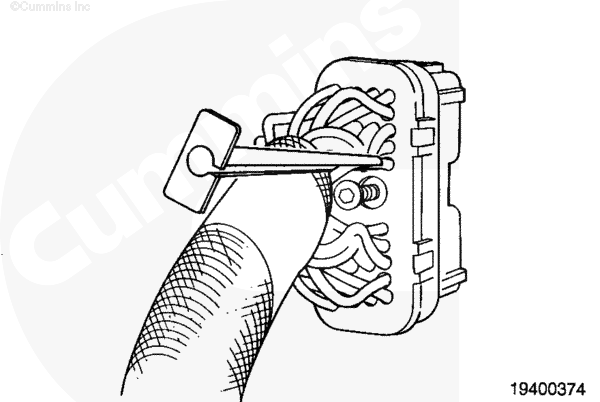

Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.

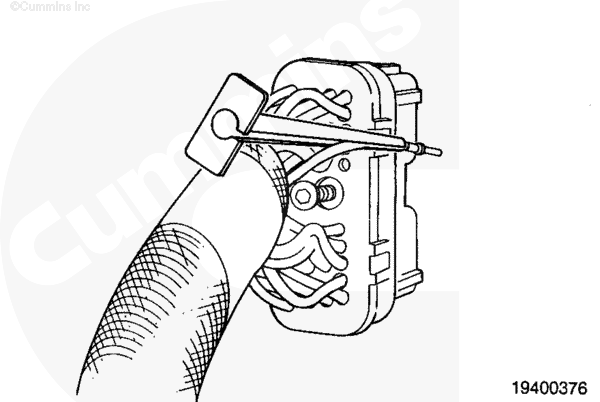

Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.





ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

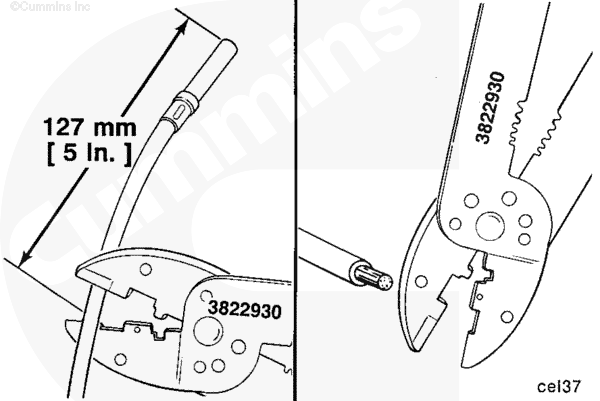

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Снимите 6 мм [1/4 дюйма] изоляции с провода, используя обжимные щипцы.





Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

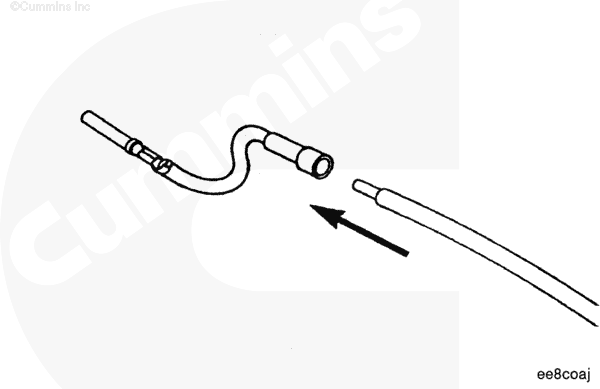

Установите ремонтный провод нужного размера на оголенный провод. Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.









Используйте обжимные щипцы для обжимки ремонтного провода на оголенном проводе.

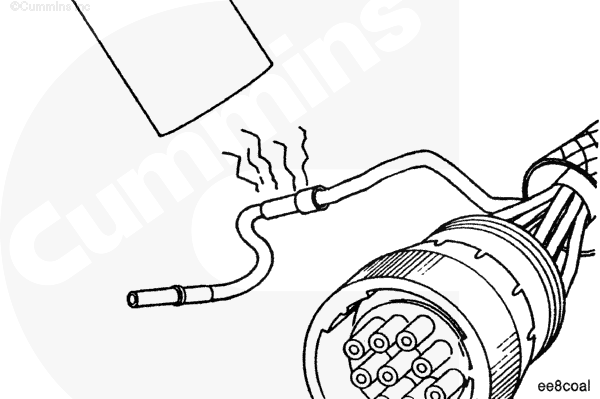

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

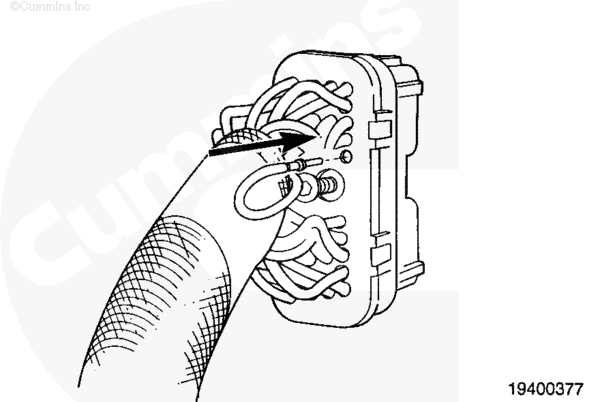

Вставьте контакт в соответствующее отверстие разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.





 ВНИМАНИЕ

Используйте только рекомендованную фирмой Cummins смазку DS-ES, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению электронного блока управления, снижению рабочих характеристик или преждевременному износу контактов.

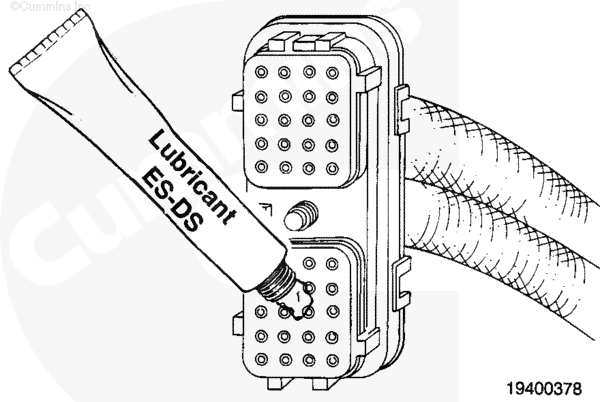

Нанесите небольшое количество смазки на контакты разъема. Не заполняйте смазкой все отверстие разъема.








Замена разъема

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу
Размер провода
3824815
20
3822760
16
3824816
12

Заменяйте провода поочередно. Прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на принципиальной электрической схеме.







Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.





Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.





Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на принципиальной электрической схеме.





Вставьте контакты в соответствующие отверстия нового разъема.

Каждый контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните каждый провод для проверки его крепления в разъеме.





 ВНИМАНИЕ

Используйте только смазку DS-ES фирмы Cummins, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению электронного блока управления, снижению рабочих характеристик или преждевременному износу контактов.

Нанесите небольшое количество смазки на контакты разъема. Не заполняйте смазкой все отверстие разъема.
