Раздел F - Ознакомление


013-999   Электрооборудование - Общие сведения



Общие сведения

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Во избежание получения травм обязательно проветривайте помещение перед работой. Обязательно снимайте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Для уменьшения вероятности получения травм не допускайте нахождения рук, длинных волос, украшений и свободной или рваной одежды рядом с вентиляторами и другими движущимися деталями.

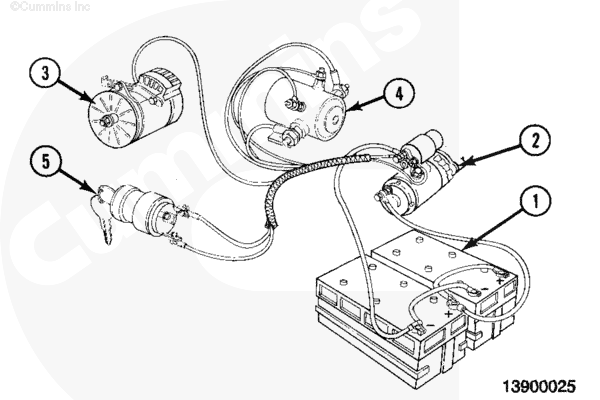

Типовая электрическая система состоит из следующих основных элементов:

  • Аккумуляторные батареи (1)
  • Стартер (2)
  • Генератор (3)
  • Промежуточное реле включения стартера (4)
  • Пусковой включатель (5)
  • Электропроводка

Все электроприборы должны быть тщательно подобраны.



На рисунках показано типовое параллельное и последовательное соединение аккумуляторных батарей:

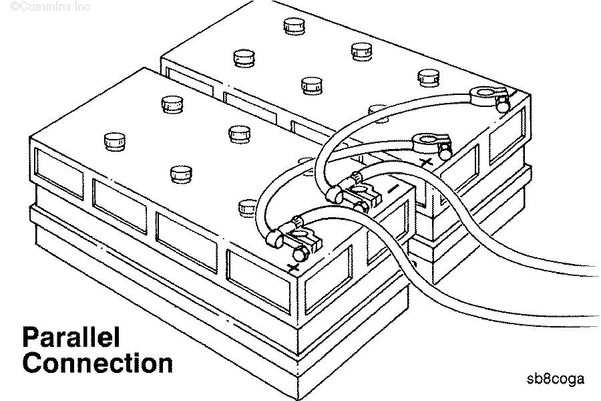

  • Параллельное соединение

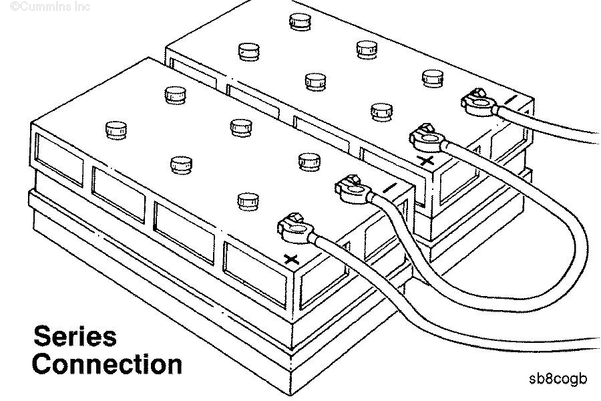

  • Последовательное соединение

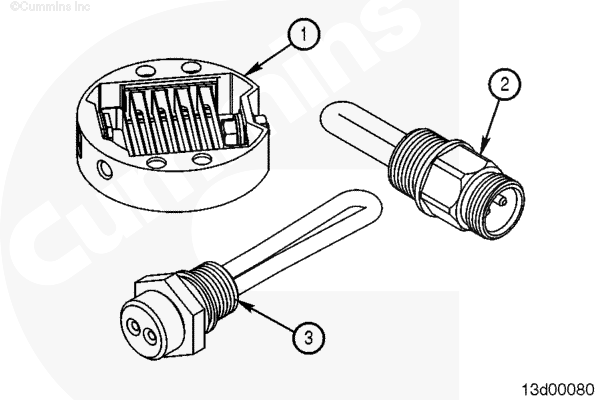

Возможна установка дополнительных электроприборов:

  • Нагреватель впускной системы (1)
  • Нагреватель охлаждающей жидкости (2)
  • Нагреватель масла в поддоне картера двигателя (3)
