Раздел 19. Электронная система управления двигателем. Группа 19


019-401   Цепь датчика давления комплектного оборудования



Начальная проверка

Отсоедините разъем датчика давления комплектного оборудования от жгута проводов комплектного оборудования. Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ.

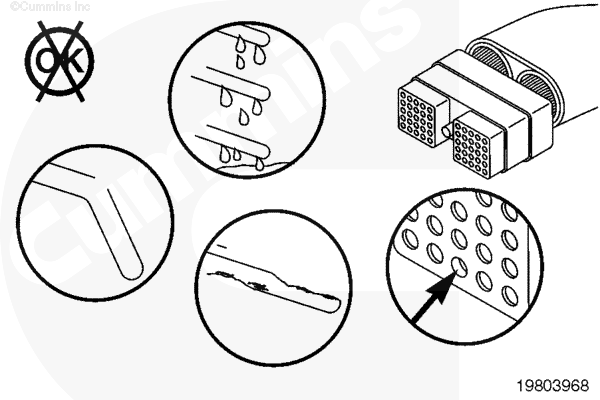

Проверьте разъемы датчика давления комплектного оборудования и жгута проводов комплектного оборудования на отсутствие разорванных, оголенных или оплавленных проводов, плохо закрепленных, грязных, поврежденных или отсутствующих контактов и других заметных признаков повреждений.









Проверка сопротивления

 ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ. Отсоедините датчик давления комплектного оборудования от жгута проводов комплектного оборудования. Установите тестер на измерение сопротивления.

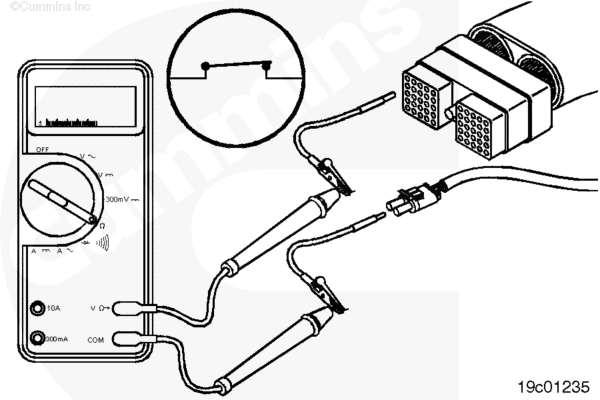

Вставьте щуп в контакт сигнальной цепи датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования. Подсоедините зажим к выводу тестера. Вставьте второй щуп в контакт сигнальной цепи датчика давления комплектного оборудования в разъеме жгута проводов датчика и подсоедините зажим к другому выводу тестера. Измерьте сопротивление.





Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если сопротивление больше 10 Ом, есть обрыв цепи в сигнальном проводе.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .







Повторите проверку сопротивления для провода цепи "массы". Измерьте сопротивление между контактом цепи "массы" датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и соответствующим контактом в разъеме жгута проводов датчика.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если сопротивление больше 10 Ом, есть обрыв в проводе цепи "массы".

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .

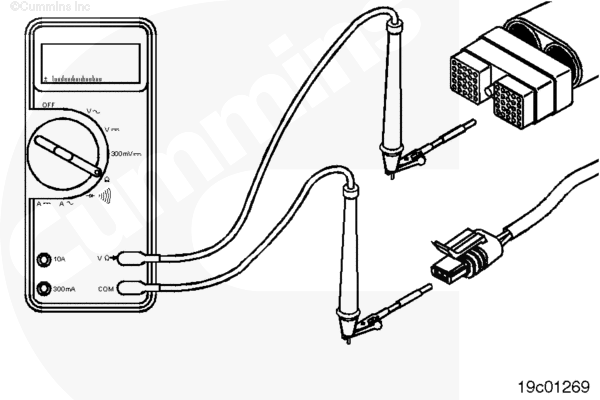

Повторите проверку сопротивления для провода цепи питания +5 В. Измерьте сопротивление между контактом цепи питания +5 В датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и контактом цепи питания +5 В датчика в разъеме жгута проводов датчика.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если сопротивление больше 10 Ом, есть обрыв в проводе цепи питания +5 В.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .










Проверка отсутствия короткого замыкания на "массу"

Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ. Отсоедините датчик давления комплектного оборудования от жгута проводов комплектного оборудования. Установите тестер на измерение сопротивления.

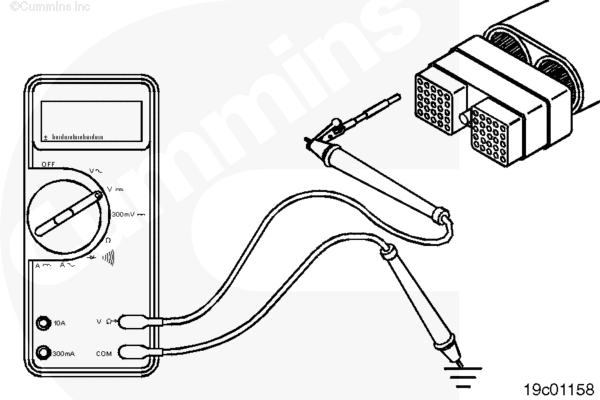

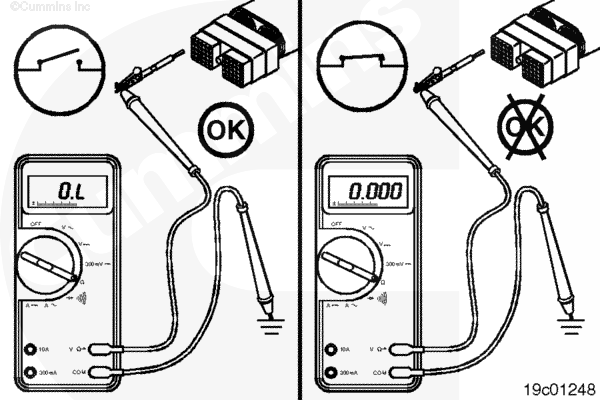

Вставьте щуп в контакт сигнальной цепи датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования. Прикоснитесь другим выводом тестера к "массе" блока цилиндров. Измерьте сопротивление.





Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если сопротивление больше 100 кОм, есть замыкание на "массу" в сигнальном проводе.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .







Повторите проверку отсутствия замыкания на "массу" для провода цепи "массы". Измерьте сопротивление между контактом цепи "массы" датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и "массой" блока цилиндров.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если сопротивление больше 100 кОм, есть замыкание на "массу" в проводе цепи "массы".

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .







Повторите проверку отсутствия замыкания на "массу" для провода цепи питания +5 В. Измерьте сопротивление между контактом цепи питания +5 В датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и "массой" блока цилиндров.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если сопротивление больше 100 кОм, есть замыкание на "массу" в проводе питания +5 В.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .










Проверка отсутствия короткого замыкания между контактами

Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ. Отсоедините датчик давления комплектного оборудования от жгута проводов комплектного оборудования. Установите тестер на измерение сопротивления.

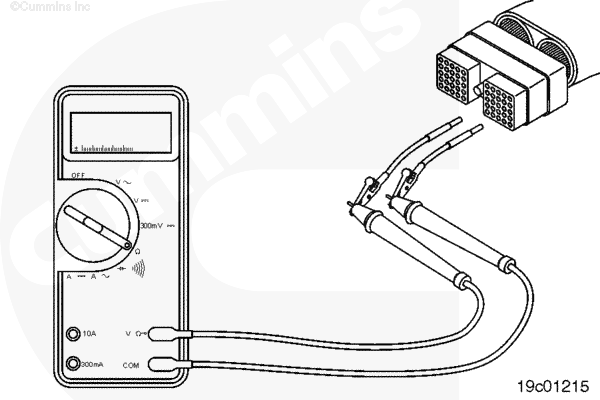

Измерьте сопротивление между контактом сигнальной цепи датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и всеми остальными контактами в разъеме.





Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если сопротивление больше 100 кОм, есть короткое замыкание между сигнальным проводом и тем контактом, измерение сопротивление для которого показало наличие проводимости.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .










Проверка отсутствия короткого замыкания на внешний источник питания

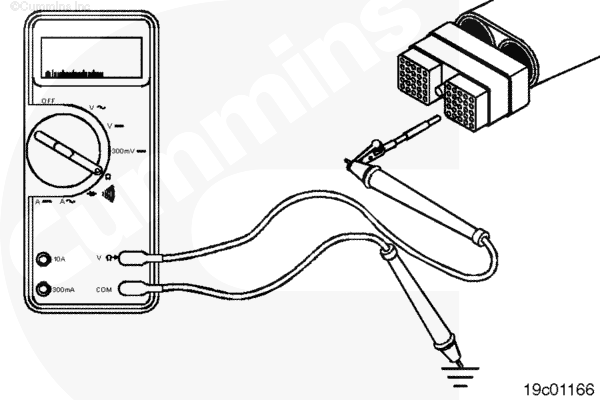

Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ. Отсоедините датчик давления комплектного оборудования от жгута проводов комплектного оборудования. Настройте тестер на измерение напряжения постоянного тока. Установите пусковой включатель в положение ВКЛ.

Вставьте щуп, соединенный с положительным (+) выводом тестера, в контакт сигнальной цепи датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования. Прикоснитесь отрицательным (-) выводом тестера к "массе" блока цилиндров и измерьте напряжение.





Наличие напряжения указывает на короткое замыкание между сигнальным проводом и внешним источником питания.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .







Повторите проверку отсутствия короткого замыкания на внешний источник питания для провода цепи "массы". Измерьте напряжение между контактом цепи "массы" датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и "массой" блока цилиндров.

Наличие напряжения указывает на короткое замыкание между проводом цепи "массы" и внешним источником питания.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .







Повторите проверку отсутствия короткого замыкания на внешний источник питания для провода цепи питания +5 В. Измерьте напряжение между контактом цепи питания +5 В датчика давления комплектного оборудования в разъеме жгута проводов комплектного оборудования и "массой" блока цилиндров.

Тестер должен показывать напряжение не более 5,5 В постоянного тока. Если напряжение превышает 5,5 В постоянного тока, имеется замыкание провода цепи питания +5 В на внешний источник питания.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .
