Раздел 3 - Коромысла - Группа 03


003-011   Крышка коромысел



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








Снятие

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Перед снятием любых деталей удалите все частицы грязи с крепежа и стыков сжатым воздухом.

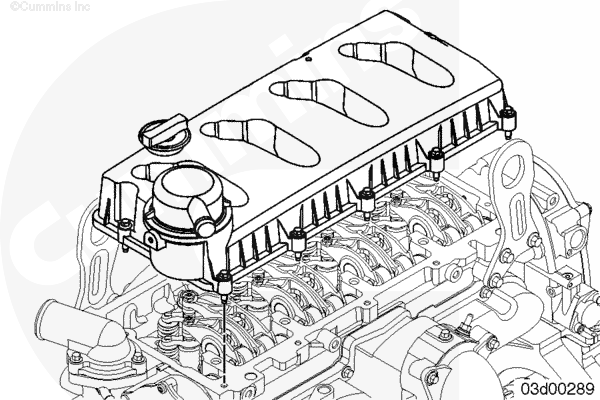

Ослабьте болты крепления крышки коромысел.

Виброизоляторы отсутствуют, и болты не могут сниматься из крышки, так что они не теряются во время ремонта.

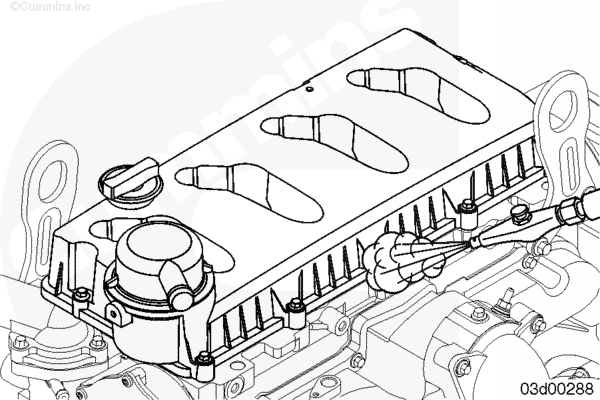

ПРИМЕЧАНИЕ: При снятии крышки коромысел может придется аккуратно извлечь штуцер трубки сапуна.

Снимите крышку коромысел.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

ПРИМЕЧАНИЕ: При очистке крышки коромысел снимите прокладку. Не пользуйтесь растворителем для очистки крышки коромысел. Прокладка может быть использована повторно, если она не повреждена.

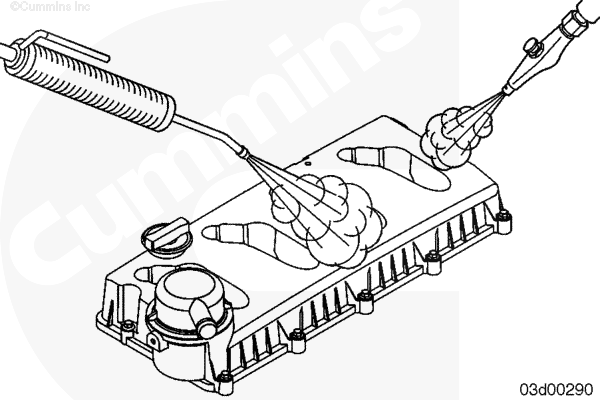

Очистите крышку коромысел паром.

Просушите сжатым воздухом.

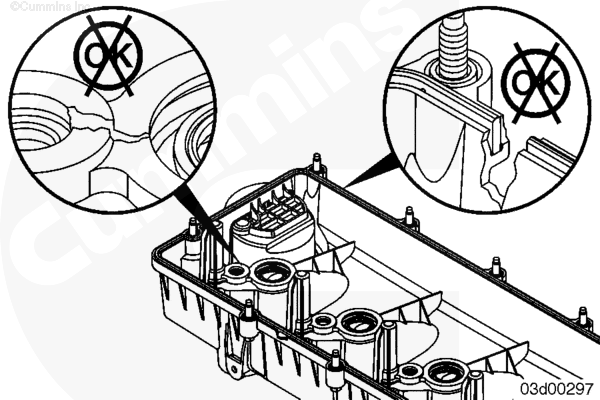

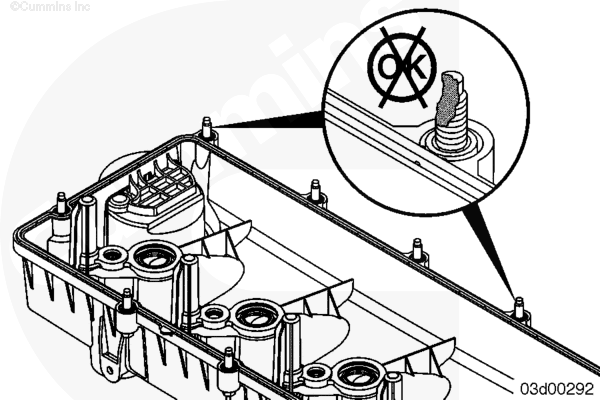

Проверьте прокладку на отсутствие трещин на контактной поверхности.

Замените прокладку при наличии повреждений.





Проверьте болты на отсутствие повреждений.

При наличии повреждений замените болты.





Проверьте уплотнения держателей топливных форсунок на отсутствие повреждений и износа.

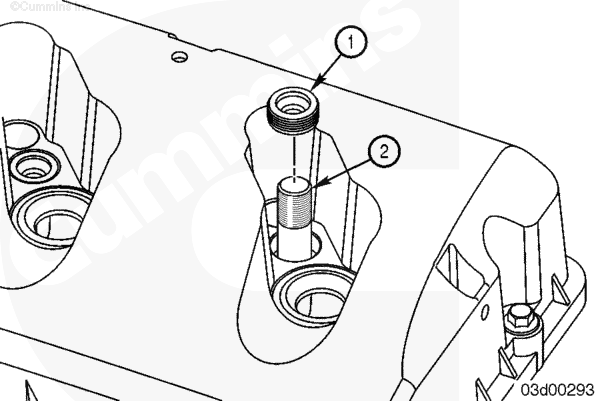

В случае повреждения уплотнений снимите уплотнение (1), ввернув винт M14 (2) в уплотнение (1) до момента, когда он прижмется к поверхности крышки коромысел.

Затяните болт в соответствующем направлении. Винт отделит уплотнение (1) и позволит ее извлечь.

Тщательно очистите отверстие под уплотнение.







Вставьте новое уплотнение держателя топливной форсунки в отверстие в крышке коромысел.

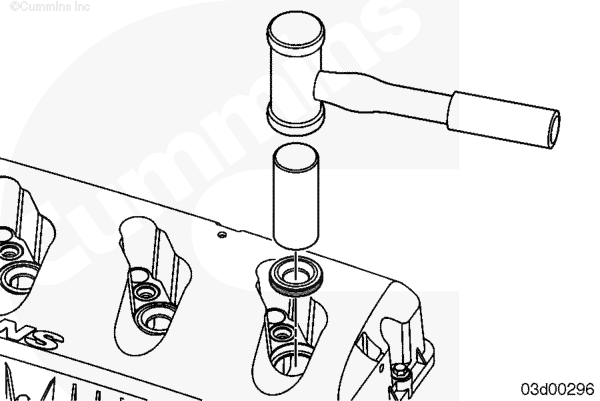

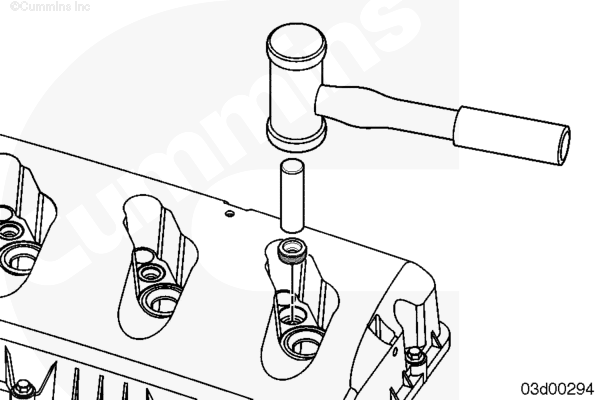

Используйте головку гаечного ключа соответствующего размера и молоток для установки уплотнения по месту.

Уплотнение должно прилегать к дну отверстия под уплотнение, но будьте при этом осторожны, чтобы не повредить уплотнение.





Проверьте уплотнения топливных форсунок на отсутствие повреждений и износа.

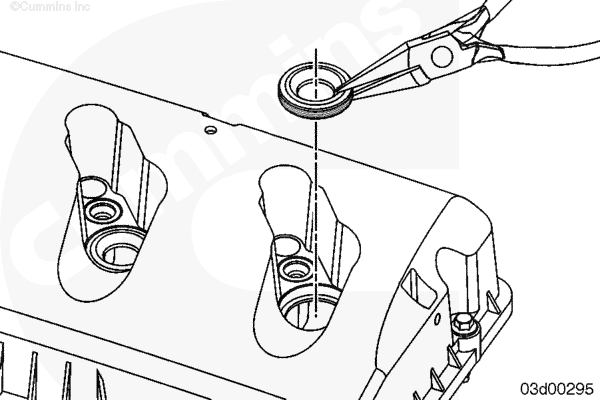

В случае повреждения уплотнений используйте обычные инструменты (плоскогубцы, отвертки и т.п.) для удаления уплотнения.

Тщательно очистите отверстие под уплотнение.







Вставьте новое уплотнение топливной форсунки в отверстие в крышке коромысел.

Используйте головку гаечного ключа соответствующего размера и молоток для установки уплотнения по месту, если усилия руки для этого не достаточно.

Уплотнение должно прилегать к дну отверстия под уплотнение, но будьте при этом осторожны, чтобы не повредить уплотнение.





Проверьте крышку коромысел на отсутствие трещин или других повреждений.

Замените крышку коромысел при обнаружении трещин и прочих повреждений.








Сборка

При замене прокладки крышки коромысел действуйте следующим образом.

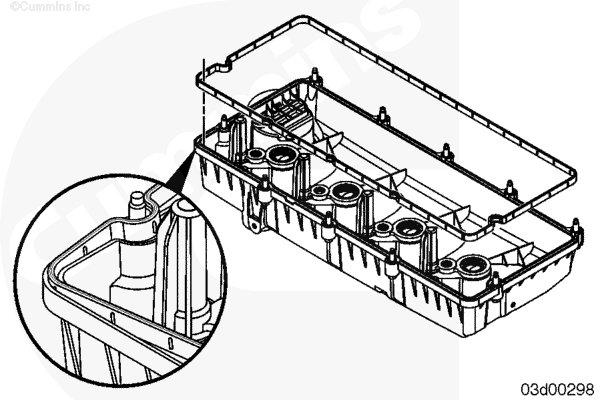

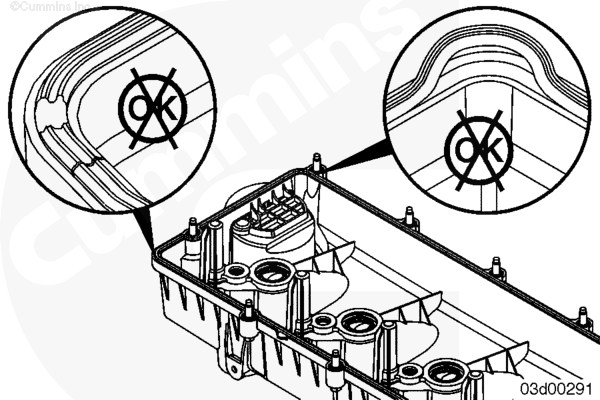

  1. Вдавите литую прокладку в углы крышки коромысел.
  2. Вдавите оставшиеся части прокладки в крышку коромысел.







Установка

Установите крышку коромысел.

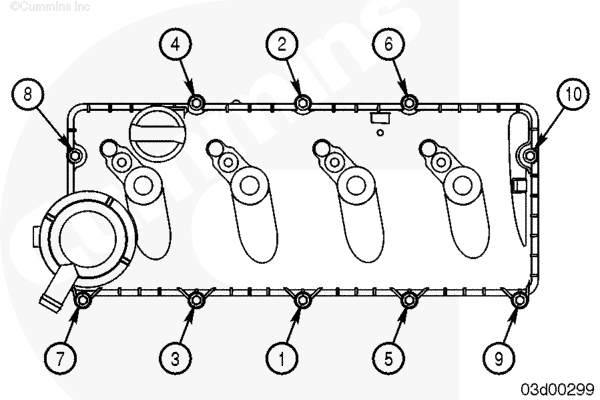

Затяните крепежные болты.

Момент затяжки:  10  n.m  [89 in-lb]







Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
