Раздел 8 - Система охлаждения - Группа 08


008-062   Водяной насос



Общие сведения

На двигателе установлен водяной насос центробежного типа с ременным приводом; его впускной и перепускной патрубки являются составной частью крышки передних распределительных шестерен.

ПРИМЕЧАНИЕ: Заменять отдельные детали водяного насоса нецелесообразно, поскольку он обслуживается как единый узел.






Начальная проверка

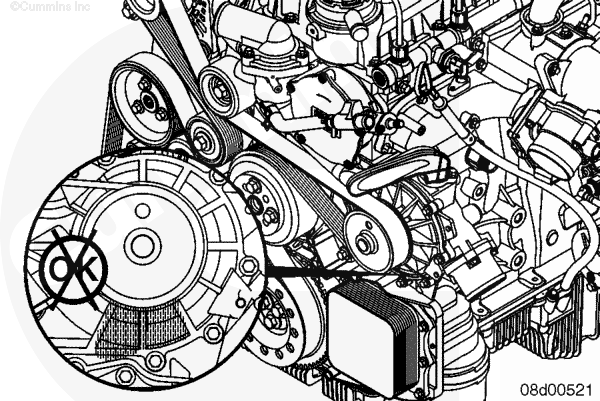

Проверьте отсутствие признаков постоянной утечки в дренажном отверстии водяного насоса.

ПРИМЕЧАНИЕ: Наличие следов или отложений химических веществ в зоне сливного отверстия не является основанием для замены водяного насоса. При наличии постоянной утечки охлаждающей жидкости через сливное отверстие установите новый или отремонтированный водяной насос.








Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.









Снятие

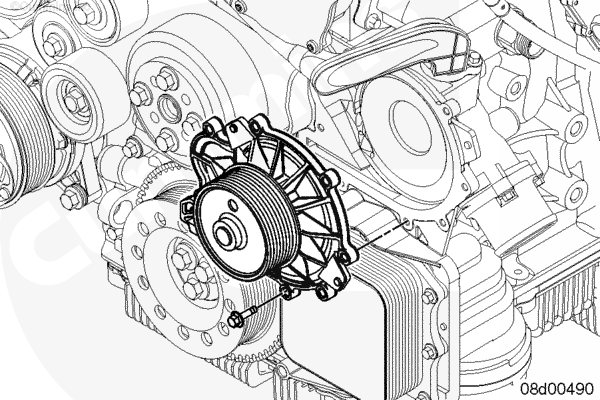

Снимите 8 крепежных болтов и водяной насос с передней половины двигателя.








Очистка и проверка возможности повторного использования

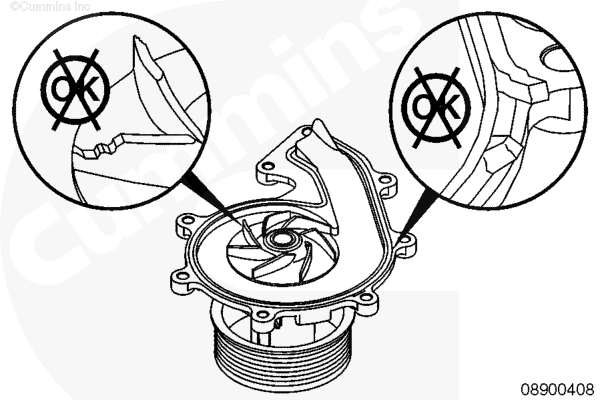

Проверьте крыльчатку водяного насоса на отсутствие зазубрин и поврежденных пластин.

Проверьте уплотнение водяного насоса на отсутствие порезов или других повреждений, которые могут привести к утечкам из водяного насоса.

При наличии повреждений крыльчатки водяного насоса или его уплотнения их необходимо заменить.








Установка

Убедитесь в чистоте установочных поверхностей водяного насоса.

Установите водяной насос и крепежные болты.

Равномерно затяните болты.

Момент затяжки:  8  n.m  [71 in-lb]











Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
