Раздел 11 - Выпускная система - Группа 11


011-057   Контроллер впрыска жидкости для системы очистки отработавших газов дизельных двигателей



Общие сведения

ПРИМЕЧАНИЕНе все установки оборудованы контроллером впрыска жидкости для систем очистки отработавших газов. Более подробную информацию см. в следующей процедуре. См. Процедуру 011-999 в Разделе F.

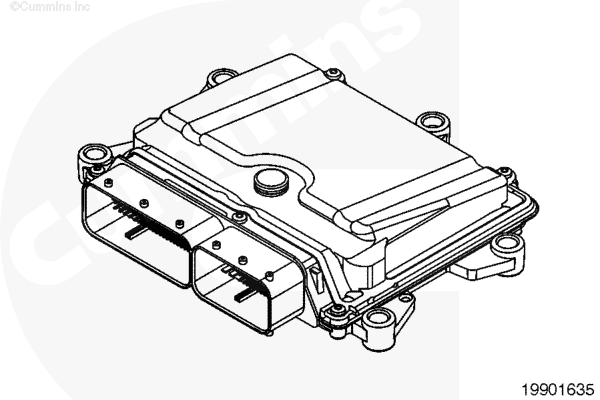

Контроллер впрыска жидкости для системы очистки отработавших газов является основным блоком управления системы дозирования жидкости для системы очистки отработавших газов с селективным каталитическим нейтрализатором. Он управляет процессами дозирования, контролирует уровень жидкости в баке и температуру в баке и управляет подогревом магистрали и бака. Контроллер впрыска жидкости для систем очистки отработавших газов спобен работать при напряжении 12 и 24 В.

Местоположение контроллера впрыска жидкости для системы очистки отработавших газов может быть разным для различных типов комплектного оборудования. Как правило, контроллер устанавливается на раме транспортного средства или на подходящем для этого кронштейне. Более подробное описание местоположения узлов см. в Руководстве по обслуживанию комплектного оборудования.









Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Отсоедините аккумуляторные батареи транспортного средства. См. Руководство по обслуживанию комплектного оборудования.









Снятие

 ВНИМАНИЕ

Перед отсоединением 53-контактного разъема необходимо отключить питание контроллера впрыска жидкости для системы очистки отработавших газов от аккумуляторной батареи транспортного средства.

ПРИМЕЧАНИЕ: Перед снятием 53-контактного разъема следует снять 86-контактный разъем.

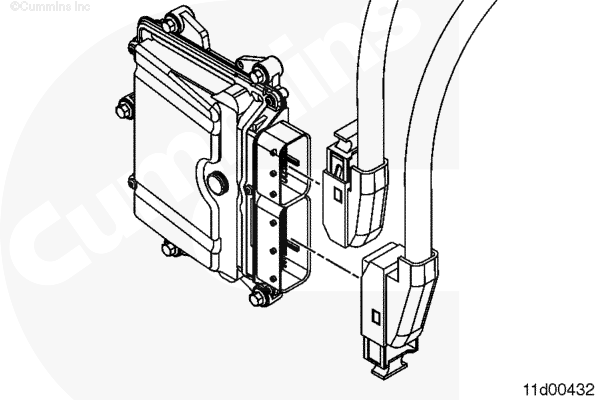

Отсоедините 53-контактный и 86-контактный разъемы от контроллера впрыска жидкости для системы очистки отработавших газов. Для этого освободите фиксирующий механизм и извлеките разъемы без перекоса.

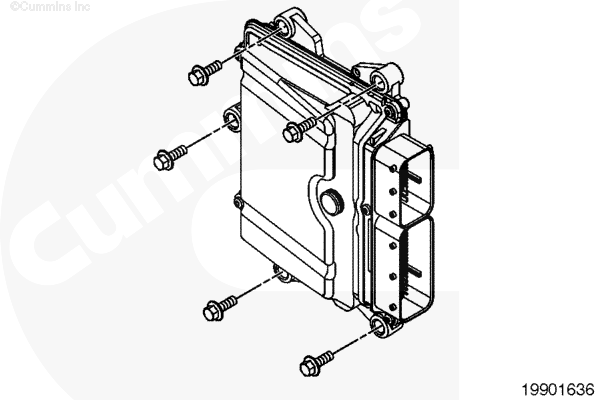

Снимите болты, которыми контроллер впрыска жидкости для системы очистки отработавших газов крепится на месте установки.

Снимите контроллер впрыска жидкости для систем очистки отработавших газов.








Очистка и проверка возможности повторного использования

 ВНИМАНИЕ

Не продувайте сжатым воздухом разъемы контроллера впрыска жидкости для системы очистки отработавших газов. В сжатом воздухе может содержаться влага.

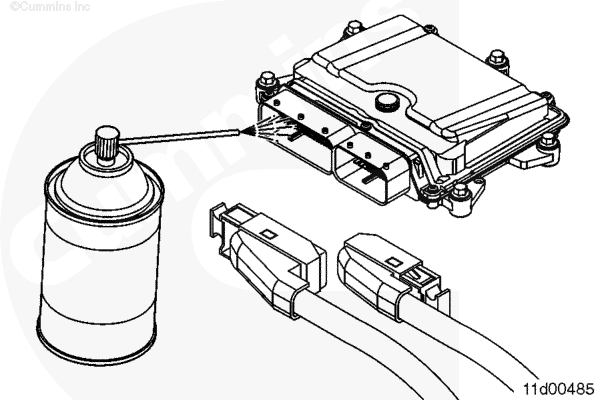

Используйте быстросохнущий очиститель контактов, номер по каталогу 3824510, для полного удаления влаги и грязи из каналов контроллера впрыска жидкости для систем очистки отработавших газов и с разъемов жгута проводов.

Проверьте оба разъема на отсутствие сломанных, погнутых, корродированных или поврежденных контактов. При необходимости выполните ремонт или замену.








Установка

 ВНИМАНИЕ

Не окрашивайте обратную сторону контроллера впрыска жидкости для системы очистки отработавших газов. Убедитесь в отсутствии смазки или загрязнений между контроллером впрыска жидкости для системы очистки отработавших газов и местом его крепления.

Установите новый контроллер впрыска жидкости для системы очистки отработавших газов на место крепления.

Затяните болты.

Момент затяжки:  6  n.m  [53 in-lb]

ПРИМЕЧАНИЕ: Перед установкой 86-контактного разъема следует установить 53-контактный разъем.







Подсоедините 53-контактный и 86-контактный разъемы к контроллеру впрыска жидкости для системы очистки отработавших газов.








Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.






(C) © 2000-2010  Cummins Inc.  С сохранением всех прав.
