Раздел 1 - Блок цилиндров - Группа 01


001-014   Шатун



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Дождитесь падения температуры ниже 50°C (120°F) для снижения вероятности получения травм от контакта с горячей охлаждающей жидкостью.
 ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травмы не допускайте попадания горячего масла на кожу.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

Давление сжатого воздуха, используемого для очистки, не должно превышать 207 кПа (30 фунт/кв. дюйм). При его использовании обязательно надевайте защитную одежду, защитные очки или маску и перчатки.
 ВНИМАНИЕ

Поверхность контакта шатуна и крышки не проходила механическую обработку. Проявляйте осторожность во избежание повреждения этих деталей во время работы с ними.

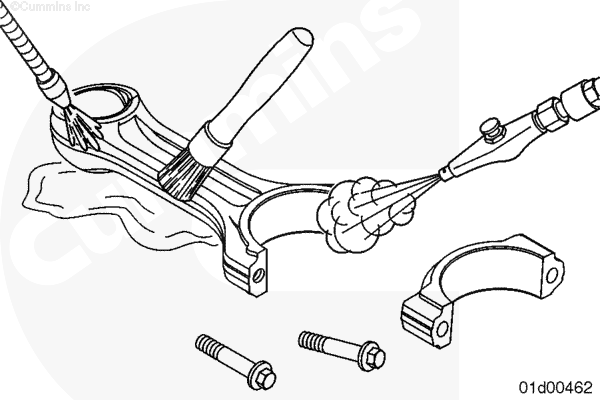

Используйте растворитель для очистки шатунов.

ПРИМЕЧАНИЕ: Крышка всегда должна быть закреплена на шатуне болтами, затянутыми от руки, во избежание повреждения поверхности контакта крышки и шатуна, кроме случаев очистки этой контактной поверхности.

Используйте растворитель и щетку с нейлоновой щетиной для очистки поверхности контакта крышки и шатуна. Просушите контактную поверхность сжатым воздухом.

Просушите шатуны сжатым воздухом.





 ВНИМАНИЕ

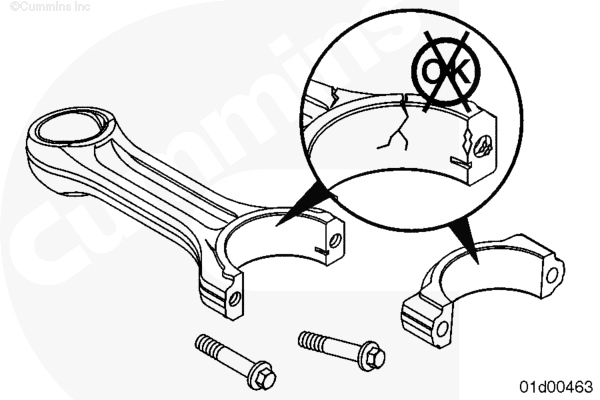

Замените шатун в сборе с крышкой при наличии следов истирания на любой из деталей.

Проверьте крышки шатуна, постели подшипника шатуна и болты на отсутствие забоин, трещин, заусенцев, царапин или потертостей.

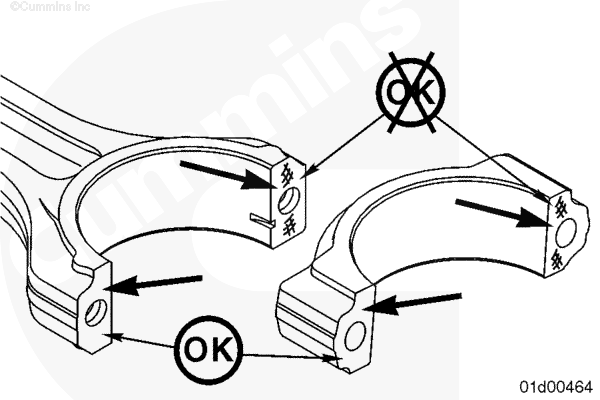

ПРИМЕЧАНИЕ: Поверхность контакта шатуна и крышки не подвергается механической обработке. Эта поверхность не должна считаться поврежденной, кроме случаев наличия на ней глубоких забоин или трещин по всей поверхности.

Проверьте состояние поверхностей контакта шатуна и его крышки.

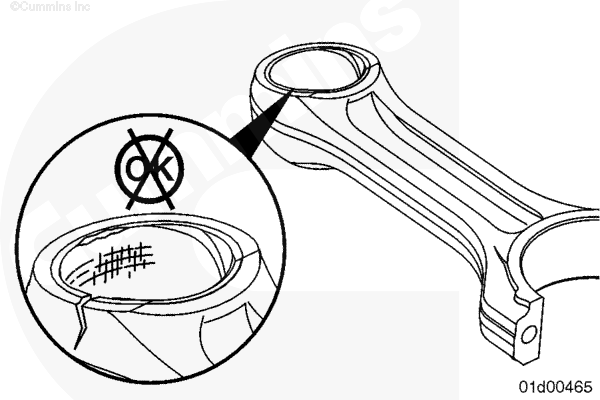

Проверьте отверстие под поршневой палец на отсутствие повреждений.

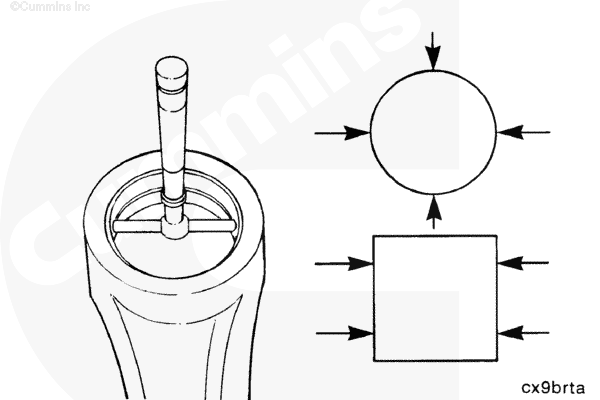

Измерьте внутренний диаметр втулки поршневого пальца в шатуне.

Диаметр втулки поршневого пальца в шатуне

mm in
34.54 МИН 1.3598
34.56 МАКС 1.3606

Если втулка повреждена или не соответствует нормам, она не может быть заменена. Замените шатун.





 ВНИМАНИЕ

Используйте тиски с латунными губками для фиксации шатуна. Вмятины, царапины или забоины на двутавровом участке шатуна могут стать причиной повреждения двигателя.
 ВНИМАНИЕ

Номер на шатуне должен совпадать с номером на крышке шатуна. Шатуны и крышки изготавливаются в собранном виде, заменять детали по отдельности нельзя. Это может привести к повреждению двигателя.

Смажьте чистым моторным маслом 15W-40 болты шатуна.

Установите на шатун крышку и болты с шайбами.

Затяните болты.

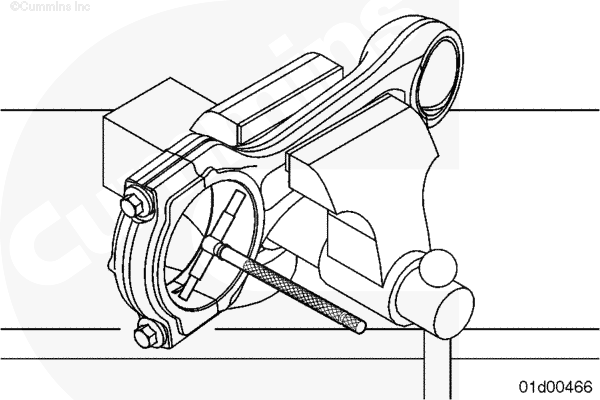

Используйте циферблатный нутромер для измерения внутреннего диаметра в пределах 20 градусов от каждой части линии разъема.

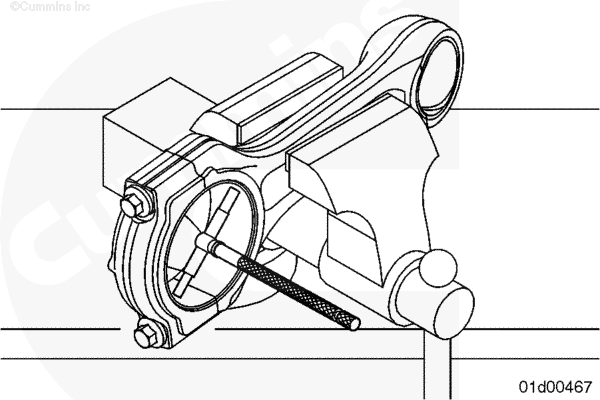

Измерьте внутренний диаметр в направлении, перпендикулярном линии разъема.

Диаметр отверстия под шейку коленчатого вала в шатуне со снятым подшипником

mm in
62.26 МИН 2.451
62.52 МАКС 2.461

ПРИМЕЧАНИЕ: Если размеры отверстия под шейку коленчатого вала в шатуне не соответствуют норме, обязательно замените шатун.

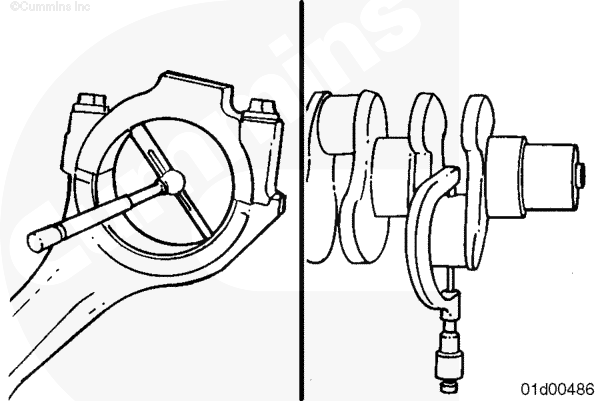

Повторите описанную выше проверку после установки подшипника в шатун.

Диаметр отверстия под шейку коленчатого вала в шатуне с установленным подшипником

mm in
Стандартный 62.37 МИН 2.456
  62.41 МАКС 2.257

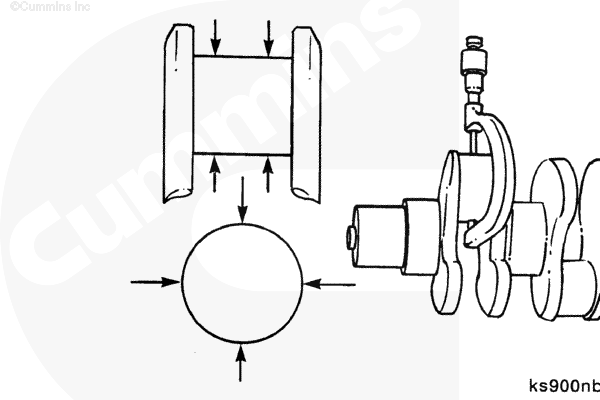

Измерьте диаметр шатунной шейки коленчатого вала.







Зазор в подшипнике равен разнице между диаметром отверстия под коленчатый вал в шатуне (с установленным подшипником) и диаметром шатунной шейки коленчатого вала.








Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
