Раздел 11 - Выпускная система - Группа 11


011-019   Охладитель системы рециркуляции отработавших газов



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.








Снятие

ПРИМЕЧАНИЕ: При замене охладителя системы рециркуляции отработавших газов не следует снимать кронштейн и хомут. Новые охладители системы рециркуляции отработавших газов поставляются в сборе с кронштейном и хомутом.

Снимите четыре болта и две гайки, с помощью которых охладитель системы рециркуляции отработавших газов крепится к клапану этой системы.

Снимите болты крепления кронштейна к выпускному коллектору.

Снимите крышку системы рециркуляции отработавших газов и отправьте прокладку на утилизацию.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.
 ПРЕДУПРЕЖДЕНИЕ

Используйте средства защиты для кожи и глаз при работе с щелочными растворами для снижения вероятности травм.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Для удаления нагара внутри охладителя системы рециркуляции отработавших газов используйте безопасный растворитель.

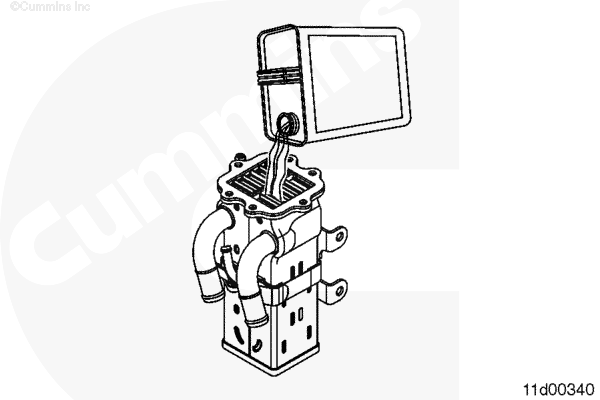

Заполните накопитель охладителя системы рециркуляции отработавших газов уайт-спиритом. Расположив вертикально открытую поверхность накопителя, дайте охладителю системы рециркуляции отработавших газов заполниться в течение 20 минут.

Слейте приблизительно 25% жидкости из охладителя системы рециркуляции отработавших газов.

Закройте открытую поверхность накопителя защитной крышкой.

Покачайте охладитель с края на край примерно 30 секунд.

Слейте из охладителя системы рециркуляции отработавших газов оставшуюся жидкость и промойте его чистым уайт-спиритом.

Высушите охладитель системы рециркуляции отработавших газов изнутри сжатым воздухом. Резко потрясите охладитель системы рециркуляции отработавших газов для удаления скопившегося в нем мусора.

Если в охладитель системы рециркуляции отработавших газов попал растворитель или какое-либо чистящее средство, промойте охладитель чистой водой, чтобы не допустить попадания растворителя или чистящего средства в охлаждающую жидкость.

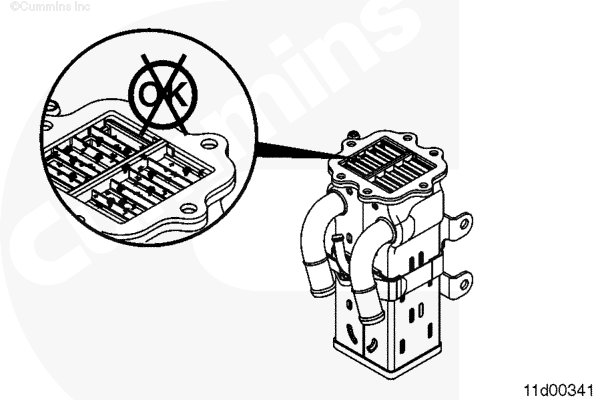

Проверьте охладитель системы рециркуляции отработавших газов на отсутствие посторонних предметов и засорения. Возможно, потребуется повторить процесс очистки.

Убедитесь в том, что поверхность прокладки чистая.








Тест

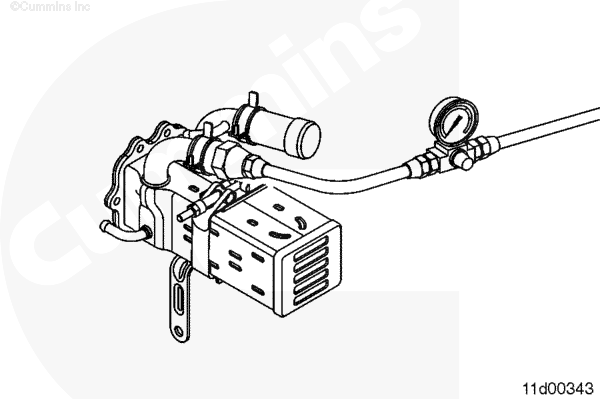

Отсоедините от системы охлаждения один из впускных или выпускных патрубков охладителя и клапана системы рециркуляции отработавших газов.

Подключите и закрепите на открытом патрубке системы охлаждения шланг подачи воздуха под регулируемым давлением.

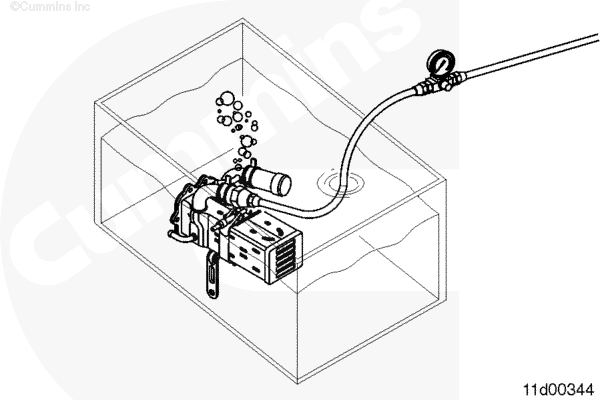

Погрузите охладитель системы рециркуляции отработавших газов в бак с водой, нагретой до 60°C (140°F).




Охладитель системы рециркуляции отработавших газов должен быть полностью погружен в воду.

Подайте воздух под давлением 245 кПа (35 фунт/кв.дюйм).

Проверьте, не появляются ли из охладителя пузырьки воздуха. Наблюдайте за погруженным в воду охладителем не менее 2 минут.

Убедитесь в том, что источником появления пузырьков не является утечка в месте соединения или оставшийся в системе воздух.

Если в охладителе системы рециркуляции отработавших газов обнаружена утечка, он подлежит замене.





Если в охладители появились внутренние утечки, проверьте подогреватель на отсутствие отложений и засорений.










Установка

Замените прокладку между клапаном и охладителем системы рециркуляции отработавших газов.

Установите охладитель на клапан системы рециркуляции отработавших газов.

Затяните четыре болта и две гайки.

Затяните в два этапа, которые рассматриваются ниже.

Torque Value:
  1. 8 n.m    [71 in-lb]
  2. 24 n.m    [212 ft-lb]

Установите болты, которые закрепляют опорный кронштейн охладителя системы рециркуляции отработавших газов к выпускному коллектору.












Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
  • Установите магистрали охлаждения клапана системы рециркуляции отработавших газов. См. Процедуру 011-030 в Разделе 11.
  • Установите трубопроводы системы охлаждения на охладитель системы рециркуляции отработавших газов. См. Процедуру 011-031 в Разделе 11.
  • Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
  • Запустите двигатель, дайте ему поработать, а затем проверьте двигатель на отсутствие утечек наддувочного воздуха, отработавших газов и охлаждающей жидкости.
