Раздел 10 - Система впуска воздуха - Группа 10


022-001   Инструменты для сервисного обслуживания



Впускная система



Tool Number

3164488, 3164489
Цифровой тестер

Используется для измерения характеристик электрических цепей: напряжения (В), сопротивления (Ом) и силы тока (А). Стандартный тестер: номер по каталогу 3164488; автомобильный тестер с встроенными преобразователем температуры и тахометром: номер по каталогу 3164489.




Tool Number

3164499
Цифровой термометр

Используется для измерения температуры окружающего воздуха. Используется вместе с цифровым тестером (номер по каталогу 3164488).




Tool Number

3164498

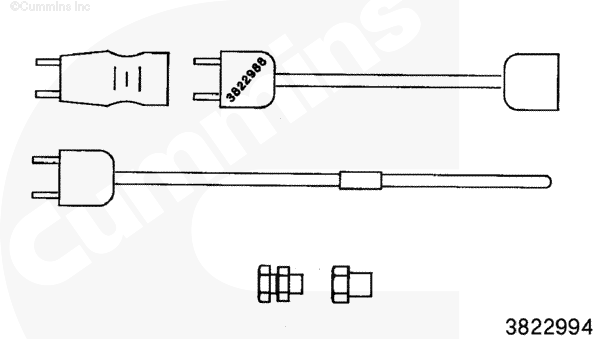

Термопара

Используется вместе с цифровым термометром (номер по каталогу 3164499).

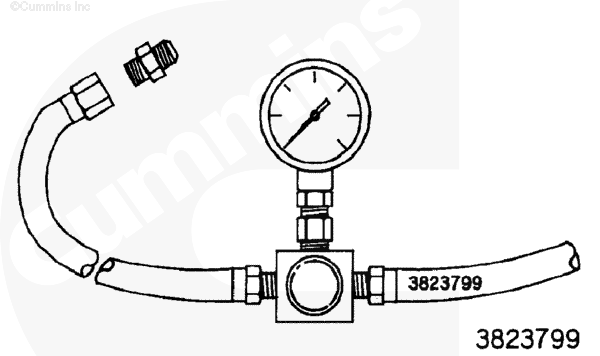

Tool Number

3823799
Комплект приспособлений для настройки давления срабатывания перепускного клапана турбонагнетателя

Используется для подачи заданного давления к приводу перепускного клапана при его калибровке и диагностике неисправностей.




Tool Number

3163338
Лампа теплового излучения (12 В постоянного тока)

Применяется вместе с флуоресцентным составом для определения мест утечки масла и/или охлаждающей жидкости. Лампа работает от аккумуляторной батареи транспортного средства или от переносной аккумуляторной батареи с зарядным устройством. Состав для масла: номер по каталогу 3376891; состав для охлаждающей жидкости: номер по каталогу 3377438.




Tool Number

ST-1111-3

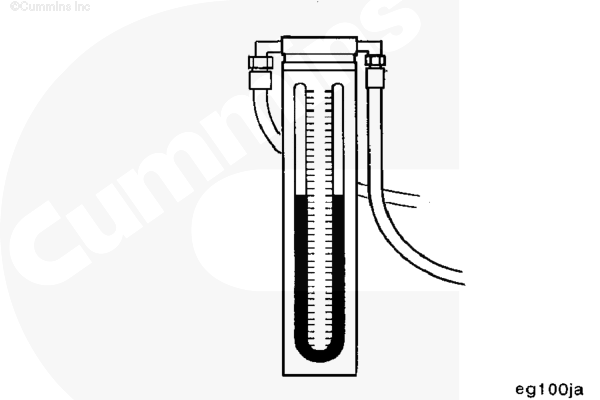

Манометр

Используется для измерения давления и сопротивления.




Tool Number

ST -537
Циферблатный глубиномер

Используется для измерения осевого люфта турбонагнетателя.




Tool Number

3377399
Держатель циферблатного индикатора с магнитным основанием

Используется вместе с циферблатным индикатором, метрическая система: номер по каталогу 3824564; дюймовая система. номер по каталогу 4918289.




Tool Number

3824556

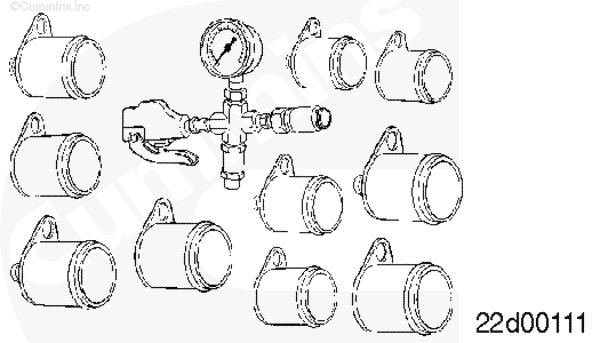

Приспособление для проверки охладителя наддувочного воздуха

Используется для опрессовки охладителей наддувочного воздуха.




Tool Number

3164070
Герметик RTV

Используется для герметизации стыков картера задних распределительных шестерен, крышки передних распределительных шестерен и впускного коллектора с блоком цилиндров.
