Раздел 1 - Блок цилиндров - Группа 01


001-026   Блок цилиндров



Общие сведения

Цилиндры двигателя выполнены зацело с блоком, без использования гильз. При повреждении или износе цилиндры не могут быть отремонтированы.






Начальная проверка

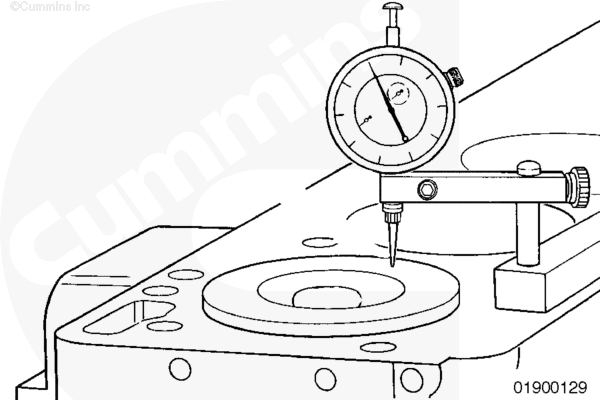

Перед снятием поршней в сборе с шатунами измерьте и запишите величину выступания каждого поршня.

Измерение выступания поршня перед разборкой поможет определить возможность шлифовки верхней поверхности блока цилиндра, если это потребуется.










Подготовительные операции







Начальная проверка:

Перед очисткой или дальнейшей разборкой блока цилиндров осмотрите его, проверив отсутствие повреждений (трещин, следов истирания и пр.), которые могут исключить возможность его повторного использования. Особое внимание уделите следующим позициям:

  • Крышки и постели коренных подшипников
  • Цилиндры
  • Верхняя плоскость блока цилиндров
  • Поверхность крепления поддона картера
  • Поверхность крепления впуска водяного насоса
  • Поверхности под прокладки в передней и задней части блока цилиндров







Очистка и проверка возможности повторного использования

Проверьте все заглушки на отсутствие признаков повреждений или утечек.

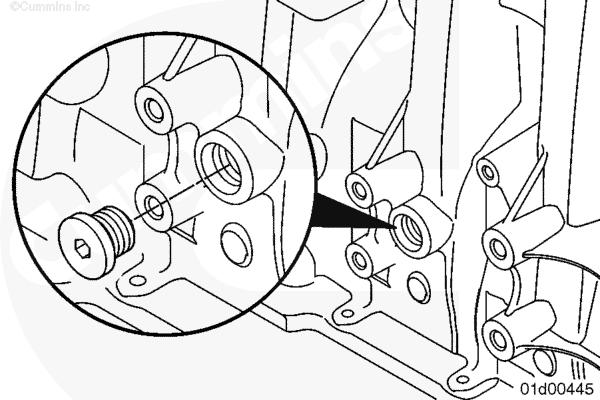

Если необходимо тщательно очистить блок цилиндров перед повторным использованием из-за большого числа посторонних частиц или загрязнения, снимите все соответствующие заглушки.

Убедитесь в том, что все каналы систем смазки и охлаждения очищены.

При необходимости используйте указанные процедуры для снятия и установки.







 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

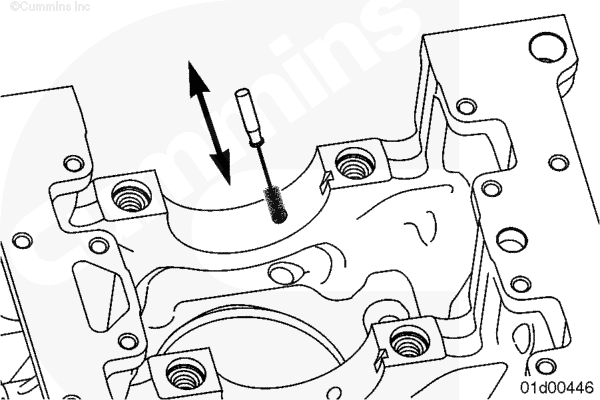

Ершиком с неметаллический щетиной и чистым растворителем очистите отверстия для смазки в блоке цилиндров.

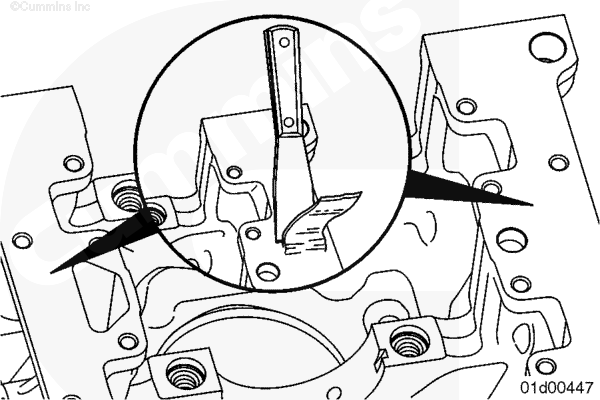

Тщательно очистите все уплотнительные поверхности от остатков старых прокладок.





 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг (50 фунтов). Во избежание получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

Снимите блок цилиндров со стенда.





 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

Соблюдайте инструкции производителя по эксплуатации промывочной емкости.

Соблюдайте инструкции производителя по использованию растворителя.

ПРИМЕЧАНИЕ: Фирма Cummins не даёт рекомендаций в отношении конкретных средств для очистки. Опыт показал, что наилучшие результаты дают те средства, которые можно нагреть до 80 - 95°C (176 - 203°F). Идеальным является использование промывочной емкости, в которой очищающий раствор будет перемешиваться и фильтроваться.

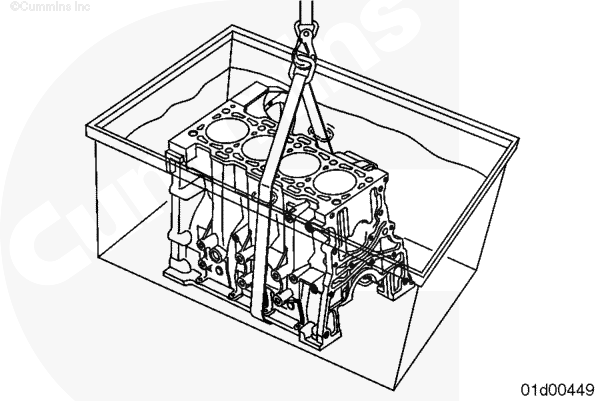

Очистите блок цилиндров в промывочной емкости.







 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ВНИМАНИЕ

Для уменьшения вероятности повреждения двигателя обязательно удалите все посторонние частицы из отверстий под болты и из масляных каналов.

Извлеките блок цилиндров из промывочной емкости.

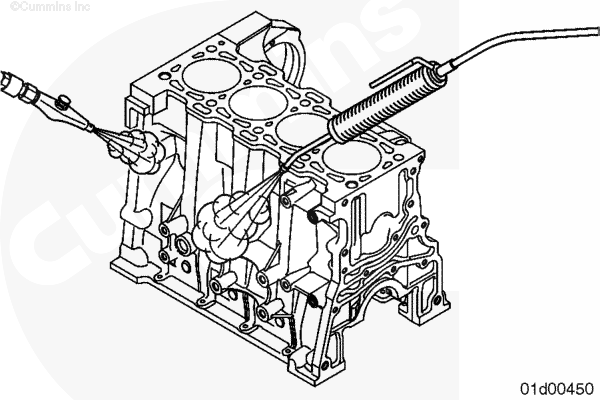

Тщательно очистите блок цилиндров паром

и просушите сжатым воздухом.

ПРИМЕЧАНИЕ: Если блок цилиндров не подлежит немедленному использованию, нанесите на него консервационное масло для защиты от ржавчины. Накройте блок цилиндров, чтобы пыль не прилипала к маслу.







После очистки блока цилиндров повторно проверьте его на отсутствие признаков трещин, истирания и изменения цвета, которые исключат возможность его повторного использования.

Для выявления трещин используйте комплект для обнаружения трещин (номер по каталогу 3375432).

Особое внимание уделите следующим позициям:

  • Крышки и постели коренных подшипников
  • Цилиндры
  • Верхняя плоскость блока цилиндров
  • Поверхность крепления поддона картера
  • Поверхность крепления впуска водяного насоса
  • Поверхности под прокладки в передней и задней части блока цилиндров

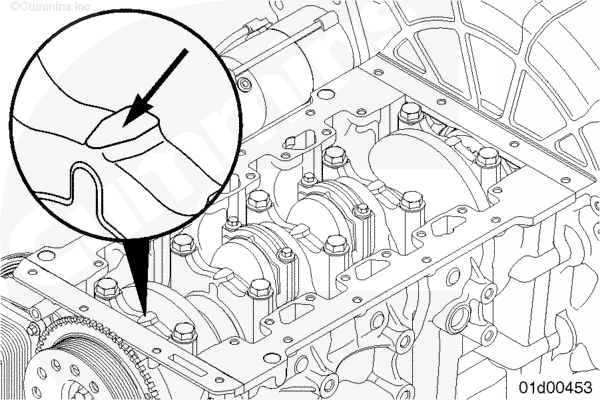

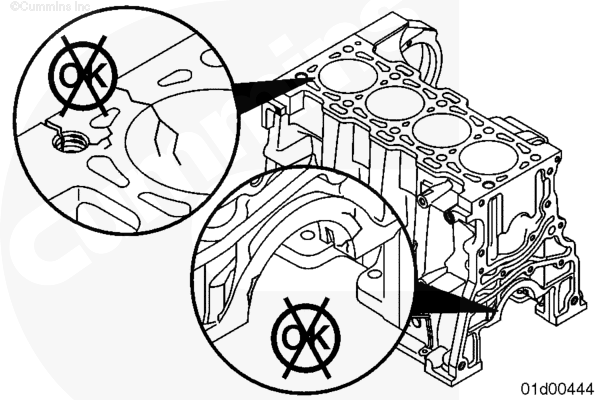

Проверьте крышки и постели коренных подшипников на отсутствие трещин, признаков истирания и изменения цвета.

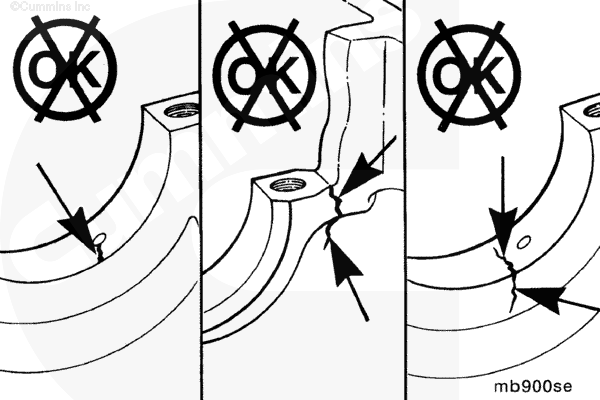

При обнаружении трещин обязательно замените блок цилиндров.

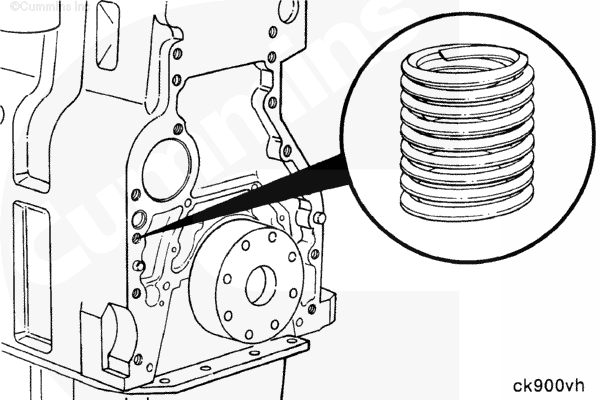

Проверьте все резьбовые отверстия под болты на отсутствие повреждений резьбы. Для ремонта резьбовых отверстий можно использовать футорки.

Предусмотрены следующие ремонтные комплекты футорок:

  1. Номер по каталогу 3377905 - для резьбы американского стандарта
  2. Номер по каталогу 3377903 для метрической резьбы.

ПРИМЕЧАНИЕ: Футорки нельзя использовать для ремонта резьбовых отверстий под болты крышек коренных подшипников. При их повреждении блок цилиндров подлежит замене.

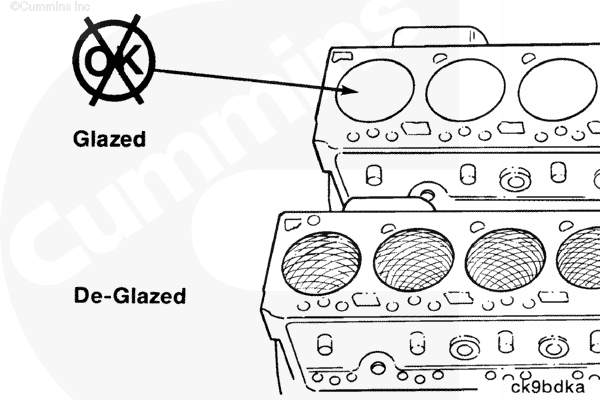

Проверьте поверхность цилиндров на отсутствие глянцевых участков.

На поверхности цилиндра должны быть заметны перекрещивающиеся линии, идущие под углом 20 - 25 градусов относительно верхней плоскости блока цилиндров.

Если необходимо матирование, см. порядок матирования в разделе "Матирование" данной процедуры.








Измерение

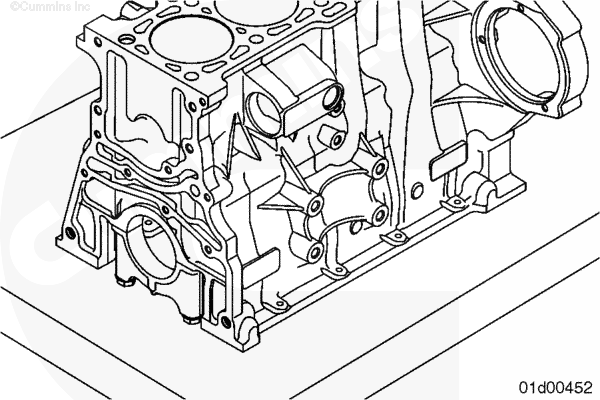

Все измерения блока цилиндров необходимо проводить, когда он лежит на плоской поверхности с установленными крышками коренных подшипников.

Если блок цилиндров находится на стенде и/или крышки коренных подшипников не установлены, измерения могут быть неточными из-за деформации. (Это относится к диаметрам цилиндров, отверстий под коренные подшипники и пр.).

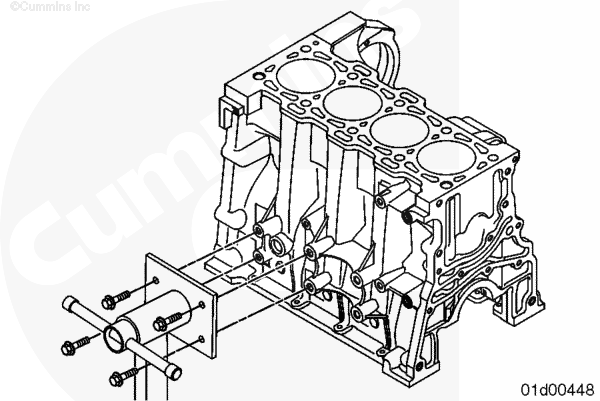

Установите крышки коренных подшипников без вкладышей. Используйте следующую процедуру для установки крышки коренного подшипника.

Затяните болты коренных подшипников.

Момент затяжки:  80  n.m  [59 ft-lb]

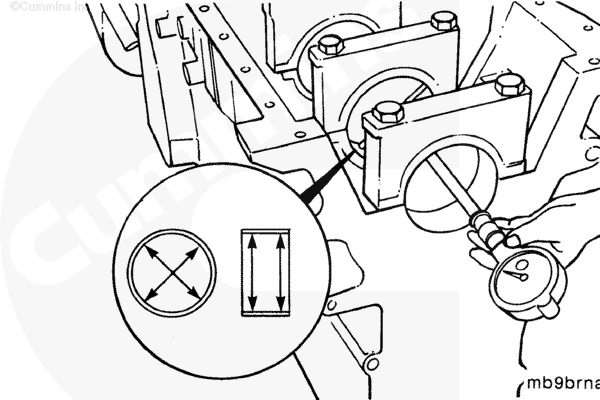

Измерьте диаметр постели коренного подшипника.

Диаметр постели коренного подшипника

mm in
Шейки 1 и 5 79.982 МИН 3.1489
  80.008 МАКС 3.1499
Шейки 2, 3 и 4 79.977 МИН 3.1487
  80.013 МАКС 3.1501

ПРИМЕЧАНИЕ: Если диаметры постелей коренных подшипников не соответствуют норме, проверьте правильность установки и ориентации крышек коренных подшипников. Если крышки коренных подшипников установлены правильно, блок цилиндров подлежит замене.











Проверка возможности повторного использования болта коренного подшипника

 ВНИМАНИЕ

Несоблюдение требования по проверке болта коренного подшипника на соответствие нормам повторного использования может привести к серьезным повреждениям двигателя.

Для проверки возможности повторного использования болта коренного подшипника обязательно измерьте его длину так, как это описано ниже.

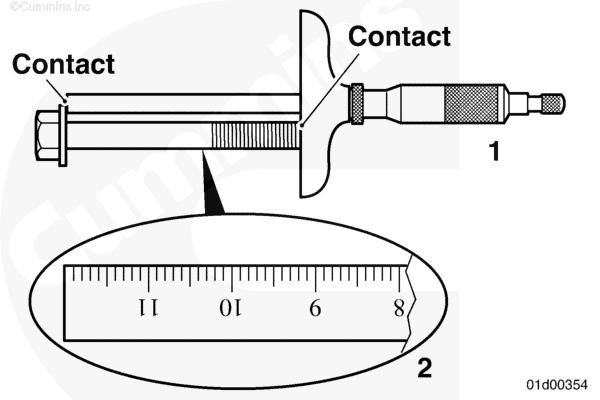

Измерьте длину каждого снятого болта коренного подшипника от нижней поверхности головки до торца резьбовой части (см. рисунок) одним из двух способов:

  1. При помощи микрометрического глубиномера (предпочтительный метод из-за большей точности)
  2. При помощи слесарной линейки.

Если результат измерений выходит за пределы технических условий, болт коренного подшипника подлежит замене.

Длина стержня болта коренного подшипника

mm in
119.25 МАКС 4.695

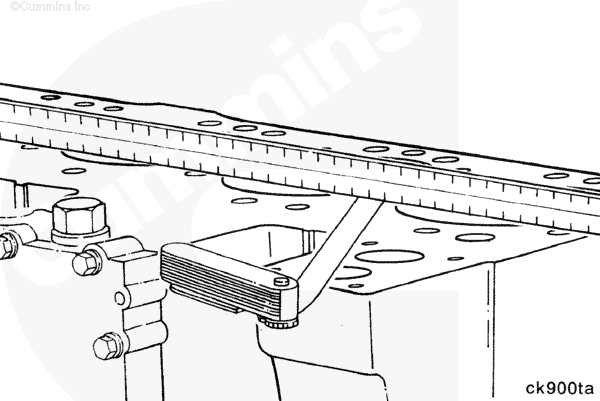

Измерьте отклонение от плоскостности верхней поверхности блока цилиндров.

Отклонение от плоскостности блока цилиндров

mm in
Total   0.075 МАКС 0.0030
В пределах зоны радиусом 50 мм [1,97 дюйма]   0.010 МАКС 0.0004

Проверьте отсутствие мелких неровностей или дефектов. При их наличии верхняя поверхность блока цилиндров подлежит шлифовке.

ПРИМЕЧАНИЕ: Шлифовка верхней поверхности блока цилиндров допускается только в том случае, если после этого можно обеспечить требуемую высоту выступания поршней.

Использование ремонтных прокладок после шлифовки верхней поверхности блока цилиндров не предусмотрено. Если после такой шлифовки нельзя обеспечить требуемую высоту выступания поршня, блок цилиндров подлежит замене.







 ВНИМАНИЕ

Измерение диаметра цилиндра производится на расстоянии более 50 мм (1,97 дюйма) от верхней поверхности блока цилиндров во избежание снижения точности измерений.

ПРИМЕЧАНИЕ: При выполнении измерений, матирования или расточки цилиндров все крышки коренных подшипников должны быть закреплены болтами, затянутыми с требуемым моментом затяжки. См. Процедуру 001-006 в Разделе 1.

Проверьте поверхность цилиндров на отсутствие повреждений или чрезмерного износа.

При помощи циферблатного нутромера (номер по каталогу 3376619) измерьте диаметр цилиндра в 4 точках, отстоящих друг от друга на 90 градусов, в крайних положениях хода поршня.

Диаметр расточки

mm in
93.99 МИН 3.7004
94.01 МАКС 3.7012

Отклонение от округлости

mm in
0.01 МАКС 0.0004

Конусность

mm in
0.01 МАКС 0.0004









Ремонт

 ВНИМАНИЕ

Не допустите попадания инородных частиц, образовавшихся в ходе выполнения ремонтных операций, в масляные каналы двигателя. Несоблюдение этого требования приведет к выходу двигателя из строя.

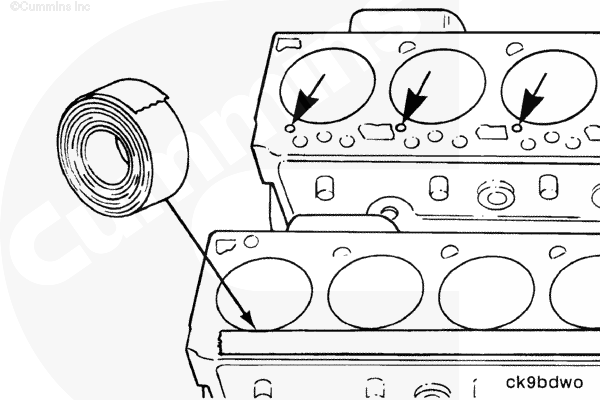

Перед ремонтом цилиндров обязательно закройте масляные каналы и отверстия под толкатели в верхней части блока цилиндров водостойкой пленкой.





Матирование поверхности цилиндра:

Матирование обеспечивает качество поверхности цилиндра, необходимое для нормальной работы поршневых колец. Матирование допускается только в том случае, когда размеры цилиндров все еще соответствуют норме.

ПРИМЕЧАНИЕ: Посадка новых поршневых колец в цилиндрах с глянцевой поверхностью не будет плотной.

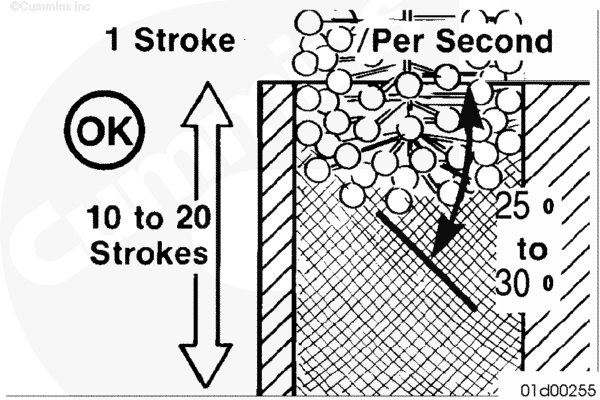

Используйте круглую хонинговальную головку (номер по каталогу 3823612) или аналогичную с частотой вращения 300 - 400 об/мин, совершающую за секунду один цикл перемещения в вертикальном направлении. Используйте масло для хонингования высокого качества или смесь равных долей моторного масла SAE 30W и дизельного топлива.

ПРИМЕЧАНИЕ: Вертикальные проходы должны быть плавными и непрерывными по всей высоте цилиндра.

Проверьте отверстие цилиндра после 10 проходов.

ПРИМЕЧАНИЕ: Угол нанесения перекрещивающихся линий зависит от частоты вращения и скорости вертикального перемещения хонинговальной головки. Слишком высокая или слишком низкая скорость перемещения приведет к отклонению этого угла от нормы.

На правильно матированной поверхности цилиндра должны быть заметны перекрещивающиеся линии, идущие под углом 20 - 25 градусов относительно верхней плоскости блока цилиндров.

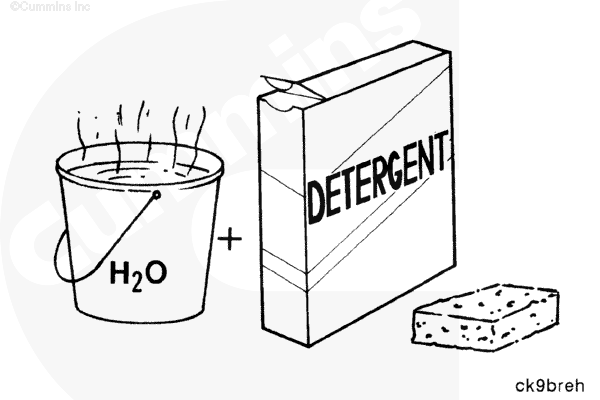

Для удаления глянца используйте концентрированный раствор моющего средства в горячей воде, чтобы промыть цилиндры.
