Раздел 19. Электронная система управления двигателем. Группа 19


019-043   Жгут проводов двигателя



Общие сведения

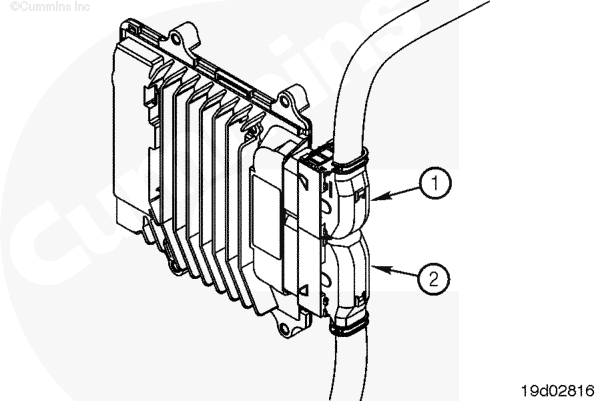

Для управления работой двигателя и рядом функций машины предусмотрено два различных жгута проводов. На модуле ECM имеются два разъема: 58-контактный разъем жгута проводов комплектного оборудования (1), 96-контактный разъем жгута проводов двигателя (2).






Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Отключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.









Снятие

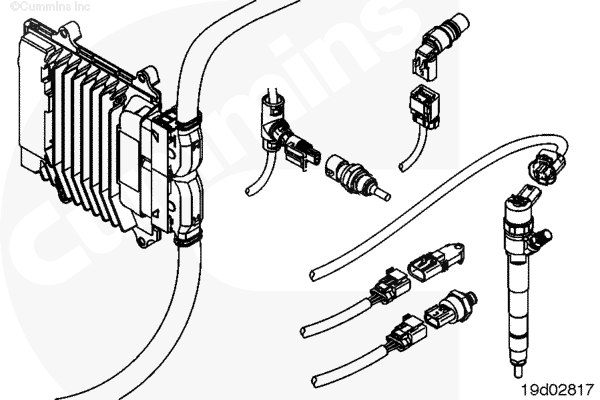

Отсоедините жгут проводов двигателя от датчиков и переключателей.

  • Датчик давления/температуры во впускном коллекторе
  • Датчик положения распределительного вала двигателя
  • Датчик температуры охлаждающей жидкости двигателя
  • Исполнительный клапан топливного насоса
  • Датчик давления моторного масла
  • Датчик наличия воды в топливе
  • Датчик положения коленчатого вала
  • Датчик давления в общем топливопроводе высокого давления
  • Датчик температуры воздуха на входе в турбонагнетатель (если установлен)
  • Датчик атмосферного давления
  • Датчик наличия воды в топливе
  • Клапан системы рециркуляции отработавших газов (если установлен)
  • Привод дроссельной заслонки на впуске (если установлен)
  • Разъемы топливной форсунки
  • Датчик массового расхода воздуха (если установлен)




Снимите стяжки жгута проводов.

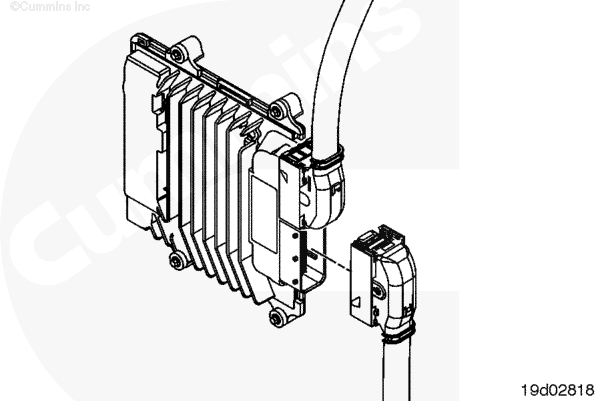

Подсоедините жгут проводов двигателя к модулю ECM.








Проверка возможности повторного использования

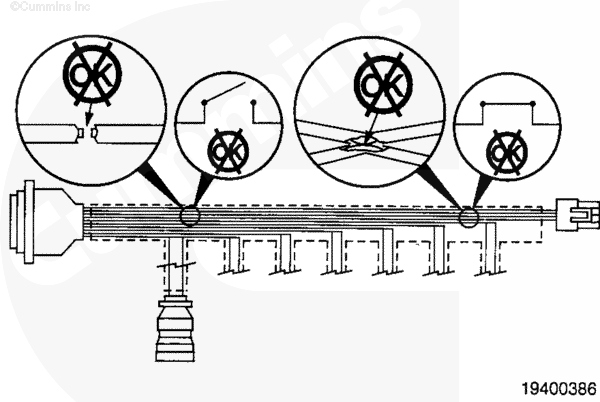

Замените или отремонтируйте жгут проводов двигателя при разрыве цепи или коротком замыкании, обнаруженном под защитной изоляцией.








Установка

Используйте зажимное приспособление для подсоединения жгута проводов двигателя к модулю ECM.

Установите хомуты крепления жгута проводов двигателя.





Подсоедините датчики и переключатели к жгуту проводов двигателя.








Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Подключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.
  • Запустите двигатель и проверьте исправность его работы.
