Раздел 19. Электронная система управления двигателем. Группа 19


019-004   Датчик атмосферного давления



Начальная проверка

Подключите диагностический комплект INSITE™ к диагностическому разъему транспортного средства.

Переведите пусковой включатель в положение ВКЛ.

Следите за величиной атмосферного давления. Если атмосферное давление составляет не более 523 мм рт. ст. (20,6 дюймов рт. ст.), а высота над уровнем моря меньше 3,048 км (10 000 футов), замените датчик атмосферного давления.









Снятие

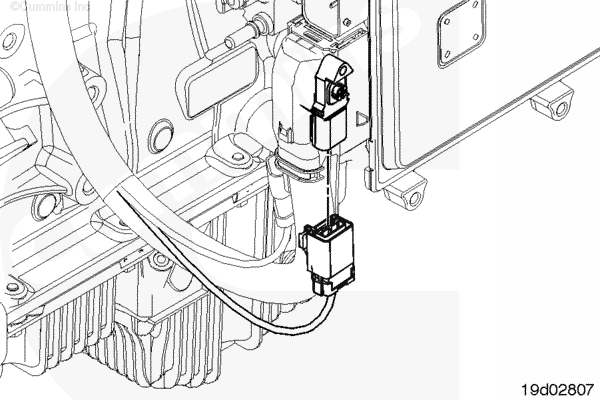

Отведите фиксатор в сторону.

Сместите кнопку на разъеме назад и отсоедините разъем от датчика.

Датчик прикрепляется к жгуту проводов без крепления его к двигателю с помощью болтов.








Установка

Установите новый датчик на двигатель.

Соедините разъемы до фиксации.

Сдвиньте фиксатор в закрытое положение.

Проволокой прикрепите датчик к жгуту проводов. Используйте для установки датчика специальную рамку заводского изготовления (при ее наличии). Надежно закрепите датчик.

  • Убедитесь, что разъем надежно прикреплен к жгуту проводов, и ему не грозит опасность ослабления из-за вибрации.
  • Не следует накручивать проволоку вокруг проводов, подключаемых с задней стороны разъема, поскольку это может привести к излишней нагрузке на провода, уплотнения и зажимы проводов, вызывая их повреждение.
  • Убедитесь, что сенсорное отверстие, расположенное на нижней поверхности датчика, испытывает адекватное воздействие окружающей среды и защищено от воздействий, которые могут повредить или заблокировать сенсорный элемент датчика. К источникам подобных воздействий можно отнести, но не только, прямо направленную струю воды, агрессивные химические вещества и загрязнения.
  • Убедитесь, что датчик и провода в окончательном варианте расположены на достаточном удалении от подвижных механизмов и не находятся в прямом контакте с поверхностями, которые могут привести к истиранию проводов.
