Раздел 17 - Прочее - Группа 17


017-011   Пробка с цилиндрической резьбой



Общие сведения

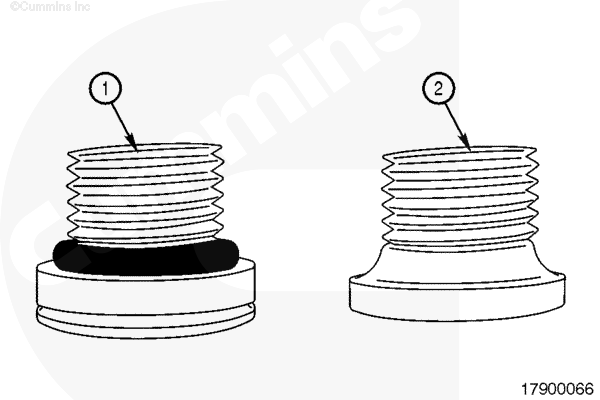

Предусмотрены пробки с цилиндрической резьбой 2 типов:

  1. Пробка с цилиндрической резьбой и уплотнительным кольцом.
  2. Пробка с цилиндрической резьбой и уплотняющей поверхностью.

Оба типа пробок взаимозаменяемы и могут быть использованы повторно. Они отличаются только моментом затяжки при установке. См. раздел "Установка" в данной процедуре.







Снятие

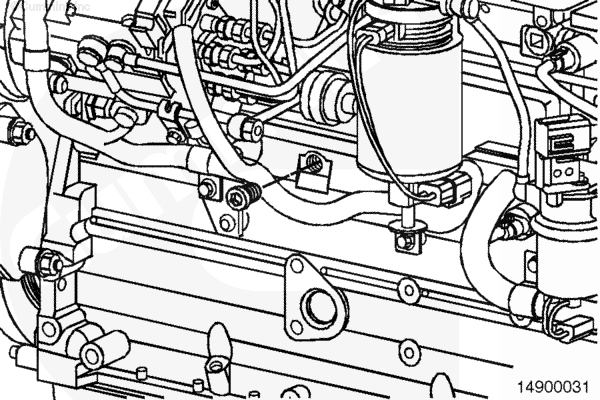

Подберите торцевой ключ для наружного или внутреннего шестигранника соответствующего размера и снимите пробку.








Очистка и проверка возможности повторного использования

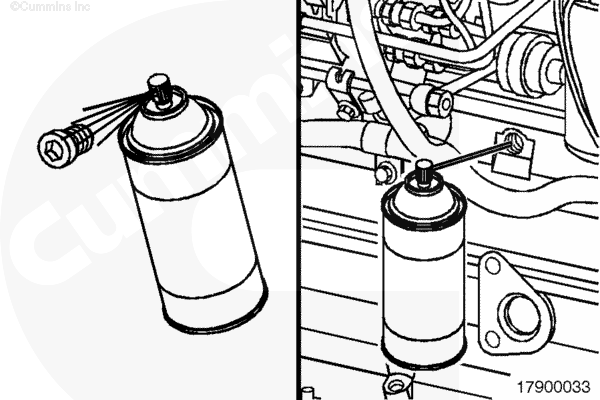

Используйте аэрозольный очиститель, номер по каталогу 3375433, или его аналог для очистки резьбы на пробках и в отверстиях под пробки.

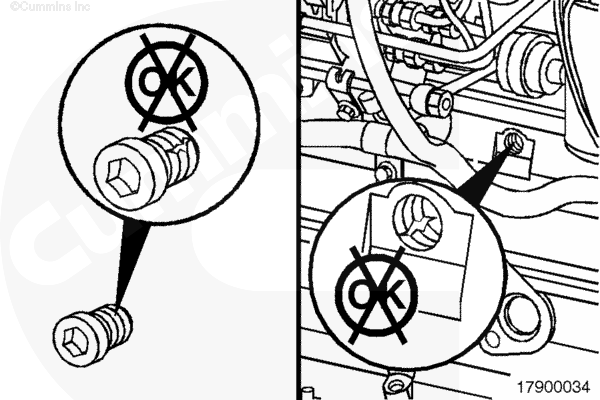

Проверьте резьбу пробок на отсутствие повреждений.

Замените поврежденные пробки.

Проверьте резьбу в отверстиях на отсутствие повреждений.

При необходимости отремонтируйте отверстия.

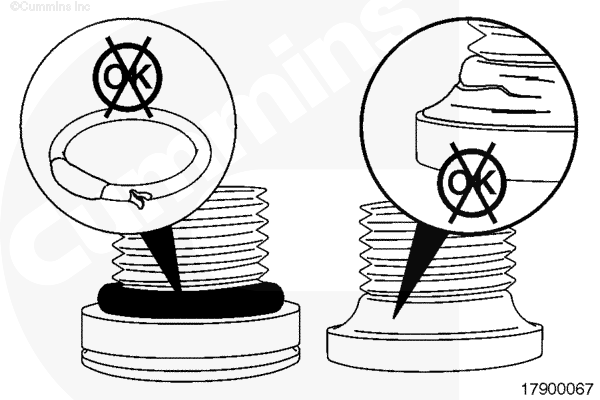

Для пробки с уплотнительным кольцом: проверьте уплотнительное кольцо на отсутствие порезов, разывов или деформации. При необходимости замените уплотнительное кольцо.

Для пробок с цилиндрической резьбой и уплотняющей поверхностью проверьте эту поверхность на отсутствие повреждений. При наличии повреждений замените пробку в сборе.








Установка

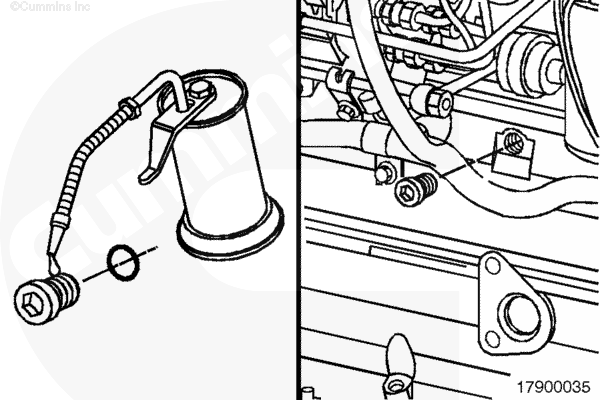

Для пробок с уплотнительным кольцом: установите новое уплотнительное кольцо на пробку при необходимости.

Смажьте уплотнительное кольцо чистым маслом 15W-40.

Установите и затяните пробку.

Torque Value:
M10
  1. 10 n.m    [89 in-lb]
Torque Value:
M12
  1. 20 n.m    [177 in-lb]
Torque Value:
M14
  1. 25 n.m    [221 in-lb]
Torque Value:
M16
  1. 35 n.m    [25 ft-lb]
Torque Value:
M18
  1. 45 n.m    [33 ft-lb]

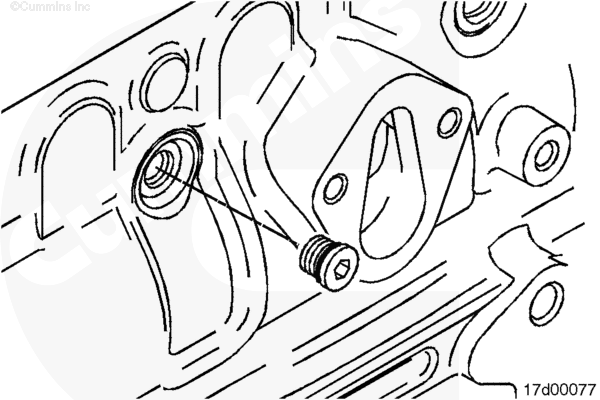

Для пробок с цилиндрической резьбой и уплотняющей поверхностью: установите и затяните пробку.

Torque Value:
M10
  1. 18 n.m    [160 in-lb]
Torque Value:
M12
  1. 25 n.m    [221 in-lb]
Torque Value:
M14
  1. 30 n.m    [22 ft-lb]
Torque Value:
M16
  1. 40 n.m    [30 ft-lb]
Torque Value:
M18
  1. 50 n.m    [37 ft-lb]
