Раздел 19. Электронная система управления двигателем. Группа 19


019-090   Цифровой вход датчика скорости транспортного средства



Общая информация

Устройство с входом для цифрового сигнала является дополнительным узлом в составе комплектного оборудования. Оно преобразует сигнальные импульсы в сигнал постоянного тока. Этот узел расположен вблизи коробки передач или в кабине транспортного средства. Импульсы напряжения постоянного тока затем подаются на модуль ECM. На их основе вычисляется скорость в милях в час.

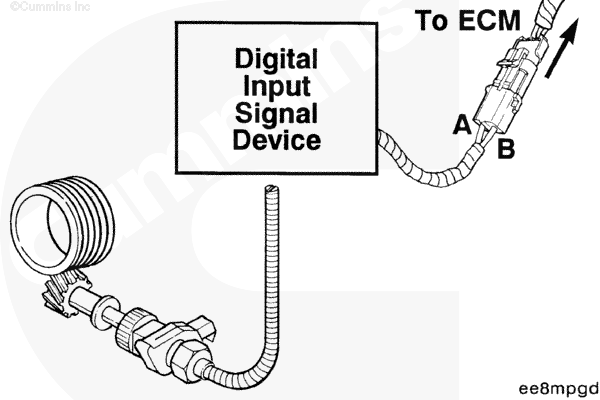

Цепь цифрового датчика скорости транспортного средства состоит из датчика скорости, провода цепи питания (+5 В), сигнального провода и провода "массы" датчика.





 ВНИМАНИЕ

Если блок формирования сигнала, входящий в комплектное оборудование, имеет внутреннее соединение с "массой", то провод отрицательного сигнала (-) датчика скорости транспортного средства не следует соединять с модулем ECM. При таком соединении возникает петля контура "массы", создающая нежелательные электрические помехи в системе. В этом случае необходим только провод цепи питания (+5 В) цифрового датчика скорости транспортного средства.






Проверка сопротивления

 ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ЕСМ.

Отсоедините цифровой датчик скорости транспортного средства от жгута проводов комплектного оборудования.

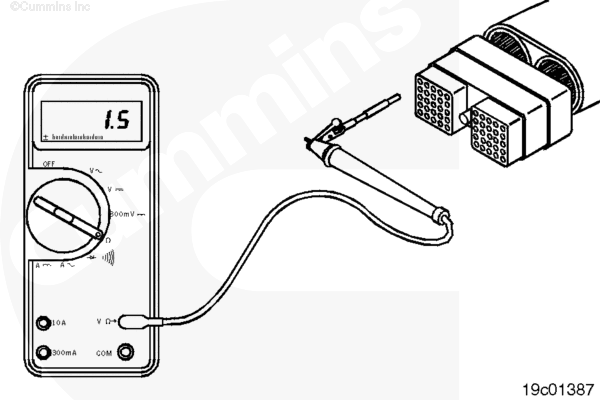

Вставьте щуп в контакт цепи питания (+5 В) цифрового датчика скорости транспортного средства в разъеме жгута проводов комплектного оборудования и подключите его к выводу тестера.

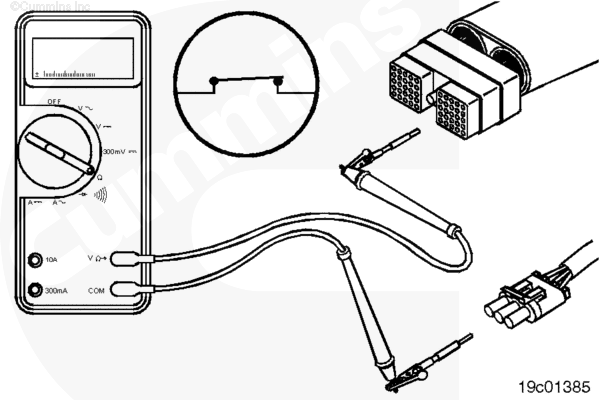

Вставьте другой щуп в контакт цепи питания (+5 В) цифрового датчика скорости транспортного средства в разъеме датчика скорости транспортного средства и подключите зажим к другому выводу тестера. Настройте тестер на измерение сопротивления. Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, присутствует обрыв цепи. Отремонтируйте или замените провод в жгуте проводов комплектного оборудования, соединенный с контактом цепи питания (+5 В) цифрового датчика скорости транспортного средства, в соответствии с инструкциями изготовителя транспортного средства.

Снимите щуп с контакта цепи питания (+5 В) датчика скорости транспортного средства и вставьте его в контакт сигнальной цепи цифрового датчика скорости транспортного средства в разъеме жгута проводов комплектного оборудования. Снимите щуп тестера с контакта цепи питания +5 В цифрового датчика скорости транспортного средства в разъеме датчика и подключите его к контакту сигнальной цепи в разъеме датчика. Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, присутствует обрыв цепи. Отремонтируйте или замените провод в жгуте проводов комплектного оборудования, соединенный с контактом сигнальной цепи датчика скорости транспортного средства, в соответствии с инструкциями изготовителя транспортного средства.

Снимите щуп с контакта сигнальной цепи цифрового датчика скорости транспортного средства и вставьте его в контакт цепи "массы" датчика в разъеме жгута проводов комплектного оборудования. Снимите щуп тестера с контакта сигнальной цифрового датчика скорости транспортного средства в разъеме датчика и подключите его к контакту цепи "массы" датчика в разъеме датчика. Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, присутствует обрыв цепи. Отремонтируйте или замените провод в жгуте проводов комплектного оборудования, соединенный с контактом цепи "массы" датчика скорости транспортного средства, в соответствии с инструкциями изготовителя транспортного средства.

Если измеренные величины правильны, цепь необходимо дополнительно проверить на отсутствие короткого замыкания на "массу" и между контактами.










Проверка отсутствия короткого замыкания на "массу".

Отсоедините датчик скорости транспортного средства от жгута проводов комплектного оборудования. Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ.

Вставьте щуп в контакт цепи "массы" цифрового датчика скорости транспортного средства в разъеме жгута проводов комплектного оборудования и подсоедините его к выводу тестера. Прикоснитесь другим выводом тестера к "массе" блока цилиндров. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Снимите щуп с контакта цепи "массы" датчика скорости транспортного средства и вставьте его в контакт цепи питания +5 В датчика в разъеме жгута проводов комплектного оборудования. Прикоснитесь другим выводом тестера к "массе" блока цилиндров. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Снимите щуп с контакта цепи питания +5 В цифрового датчика скорости транспортного средства и вставьте его в контакт сигнальной цепи датчика в разъеме жгута проводов комплектного оборудования. Прикоснитесь другим выводом тестера к "массе" блока цилиндров. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута при какой-либо из проверок, имеется короткое замыкание на "массу" в цепи цифрового датчика скорости транспортного средства в жгуте проводов комплектного оборудования.

Отремонтируйте провода с коротким замыканием в соответствии с инструкциями изготовителя транспортного средства.












Проверка отсутствия короткого замыкания между контактами

Отсоедините датчик скорости транспортного средства от жгута проводов комплектного оборудования.

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ЕСМ.

Вставьте один щуп в контакт цепи питания (+5 В) цифрового датчика скорости транспортного средства в разъеме жгута проводов комплектного оборудования и подсоедините его к выводу тестера. Подсоедините другой щуп к другому выводу тестера и проверьте все контакты в разъеме жгута проводов комплектного оборудования. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута) для всех контактов.

Снимите щуп с контакта цепи питания +5 В цифрового датчика скорости транспортного средства и вставьте его в контакт цепи "массы" датчика.

При помощи другого щупа проверьте все контакты в разъеме. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Снимите щуп с контакта цепи "массы" цифрового датчика скорости транспортного средства и вставьте его в контакт сигнальной цепи датчика.

При помощи другого щупа проверьте все контакты в разъеме. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если при проверке какого-либо контакта цепь не разомкнута, отремонтируйте провода с коротким замыканием в соответствии с инструкциями изготовителя транспортного средства.

ПРИМЕЧАНИЕ: Если величины правильны при всех проверках цепи в рамках Процедуры 019-090, цепь датчика скорости транспортного средства исправна.

Неисправен датчик скорости транспортного средства. Отремонтируйте или замените датчик скорости транспортного средства в соответствии с инструкциями изготовителя транспортного средства.
