Раздел 5 - Топливная система - Группа 05


022-001   Инструменты для сервисного обслуживания



Топливная система



Tool Number

4918462

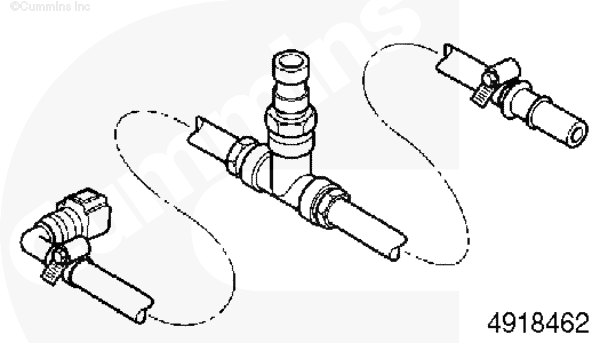

Переходник для манометра

Используется для измерения давления топлива и выявления наличия воздуха в топливной системе. Используется вместе с манометром/вакуумметром (номер по каталогу 3164491).




Tool Number

3164491
Манометр/вакуумметр

Используется для измерения давления топлива и сопротивления в топливной системе.




Tool Number

3164488 или 3164489
Цифровой тестер

Используется для измерения характеристик электрических цепей: напряжения (В), сопротивления (Ом) и тока (А). 3164488: Стандартный тестер. 3164489: Автомобильный тестер с встроенными преобразователем температуры и тахометром.




Tool Number

3824510
Быстросохнущий очиститель

Используется для безопасной очистки деталей и инструментов.




Tool Number

4919070
Приспособление для проверки утечек в топливной системе

Используется для отключения подачи топлива к форсунке для проверки исправности ее работы и измерения утечки топлива Используется на общих топливопроводах высокого давления с резьбой 14 мм.




Tool Number

3823705
Мерная емкость

Используется для измерения расхода при сливе топлива.




Tool Number

3164583
Крышка топливопровода

Используется для перекрытия топливопровода с быстроразъемным фитингом после его отсоединения от двигателя. Это предотвращает выход топлива из магистрали (только для двигателей без системы рециркуляции отработавших газов).




Tool Number

3823208
Динамометрический ключ для гаек клемм форсунок

Этот динамометрический ключ с фиксированным моментом затяжки 13 дюймо-фунтов используется для затяжки гаек клемм электромагнитных клапанов форсунок.




Tool Number

4919109
Устройство для замены шестерен

Используется для фиксации шестерни привода топливного насоса при снятии или установке гайки ее крепления.




Tool Number

3375326

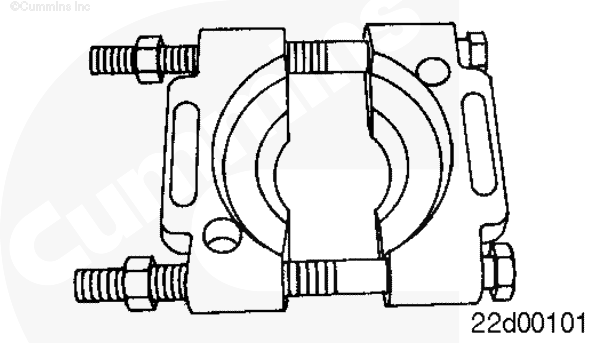

Приспособление для разделения подшипников

Используется для снятия шестерни топливного насоса.




Tool Number

4918354
Комплект приспособлений для измерения расхода при сливе топлива

Используется для измерения расхода топлива при сливе из форсунок и топливного насоса высокого давления.




Tool Number

4918464
Заглушка для топливопроводов

Используется для перекрытия топливопроводов низкого давления.




Tool Number

4918899

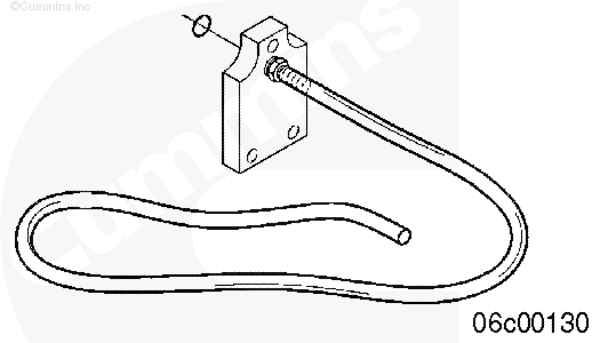

Комплект для обнаружения утечек в форсунках

Используется для проверки отсутствия чрезмерной утечки из топливных форсунок.




Tool Number

4918434

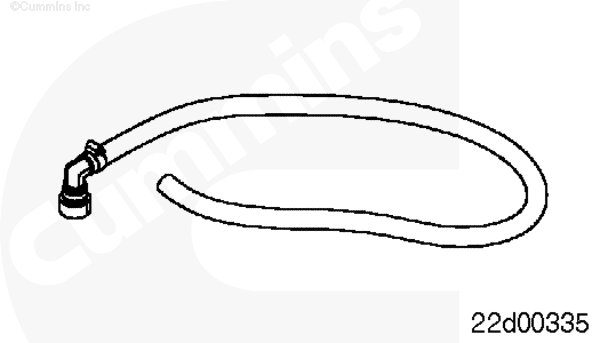

Сливной топливный шланг

Используется вместе с быстроразъемным штуцером 5/16 дюйма (шланг входит в комплект приспособлений, номер по каталогу 4918354).




Tool Number

ST -647
Стандартный съемник рычажного типа

Служит для снятия шкивов привода и крыльчаток.




Tool Number

3824842
Фитинг Compuchek®

Используется для измерения давления топлива/сопротивления топливопроводов. Используется совместно с уплотнительным кольцом диаметром 10 мм.
