013-017   Промежуточное реле включения стартера



Начальная проверка

 ВНИМАНИЕ

Неправильная установка промежуточного реле стартера может привести к повреждению стартера в результате недопустимо длительной работы.

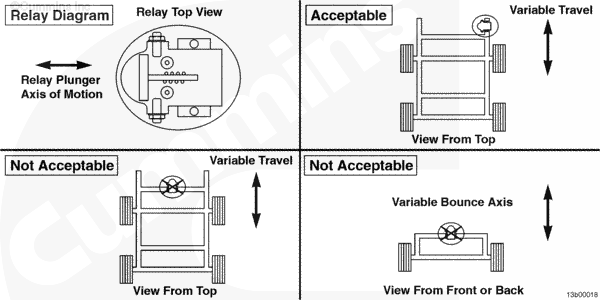

Чтобы гарантировать, что промежуточное реле не будет срабатывать при движении транспортного средства, ось штока должна быть расположена параллельно земле и перпендикулярно направлению движения транспортного средства.

Не устанавливайте внешнее реле промежуточное реле на двигателе или на любом металлическом узле, который может войти в резонанс под действием дорожной тряски или вибрации двигателя.

  • Порядок установки промежуточного реле см. в Руководстве по ремонту комплектного оборудования.








Проверка сопротивления

 ПРЕДУПРЕЖДЕНИЕ

Во избежание поражения электрическим током и получения травмы убедитесь в том, что пусковой включатель находится в положении ВЫКЛ.

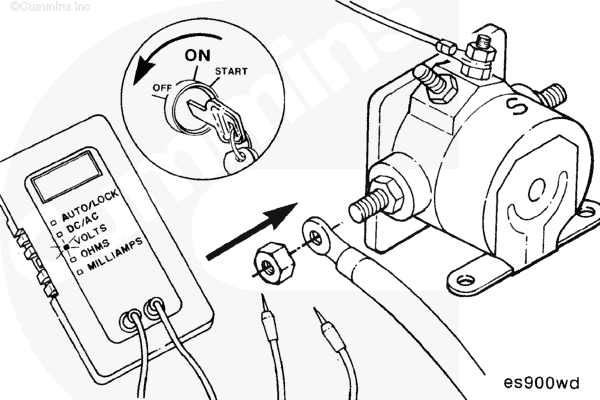

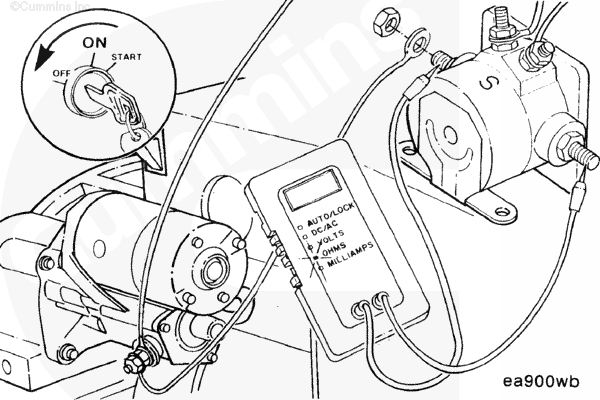

Отсоедините провод, соединяющий клемму промежуточного реле с тяговым реле стартера.

Подсоедините выводы цифрового тестера (номер по каталогу 3164489) или его аналога к двум большим клеммам включателя.

Переведите цифровой тестер (номер по каталогу 3164489) в режим измерения сопротивлений (Омы).







Подсоедините выводы тестера к двум большим клеммам промежуточного реле.

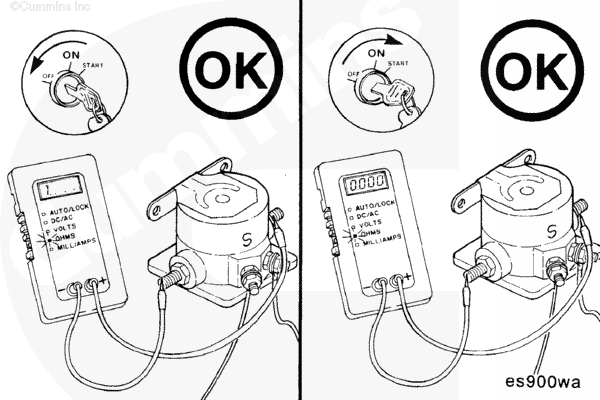

Если пусковой включатель находится в положении ВЫКЛ., тестер должен показывать сопротивление свыше 100 кОм.

Поверните пусковой включатель в положение ПУСК.

Тестер должен показывать сопротивление менее 0,001 Ом. При несоответствии норме замените промежуточное реле в соответствии с инструкциями изготовителя.












Проверка напряжения

Если тестер показывает сопротивление более 100 кОм, когда пусковой включатель находится в положении ПУСК:

  • Установите пусковой включатель в положение ВЫКЛ.
  • Установите тестер на измерение напряжения постоянного тока.

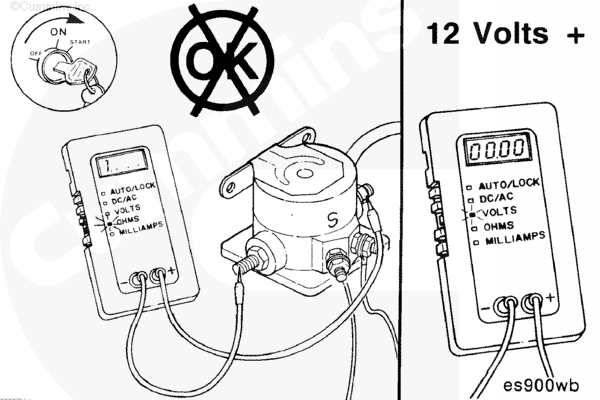

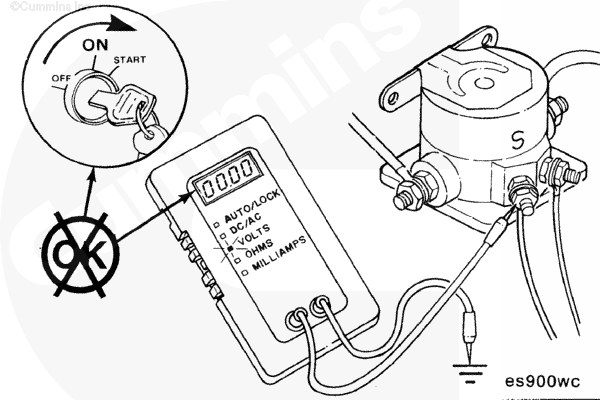

  • Подсоедините один вывод тестера к клемме S промежуточного реле, а другой - к "массе".
  • Поверните пусковой включатель в положение ПУСК.
  • Если тестер не показывает наличие напряжения, промежуточное реле включения стартера не является причиной неисправности. При несоответствии норме замените промежуточное реле включения стартера в соответствии с инструкциями изготовителя.






  • Установите пусковой включатель в положение ВЫКЛ.
  • Отсоедините выводы тестера и подключите провод, соединяющий промежуточное реле с тяговым реле стартера.
