Раздел 16 - Установочные приспособления - Группа 16


016-001   Подъемные кронштейны двигателя



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








Снятие

Первая страница

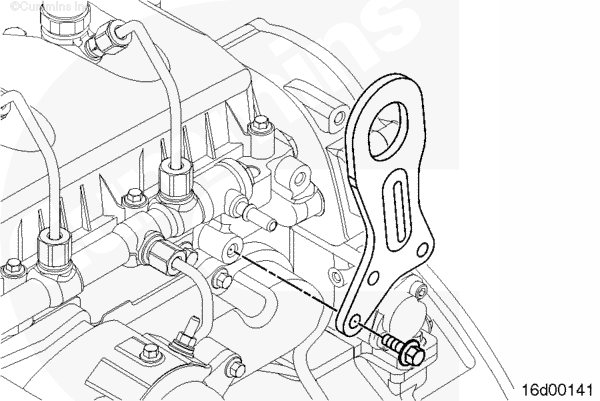

Снимите три болта и передний подъемный кронштейн. (Показана только одна шайба.)





Задний

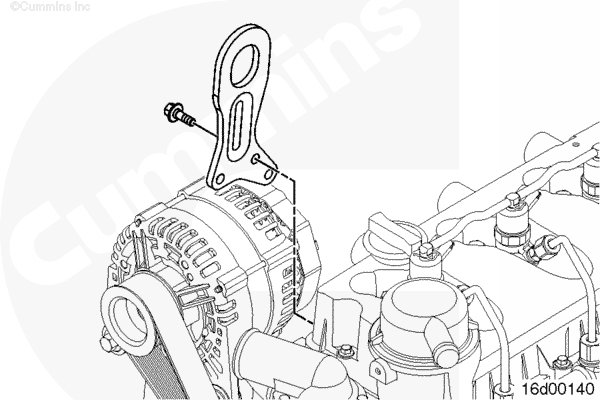

Снимите три болта и задний подъемный кронштейн. (Показана только одна шайба.)








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

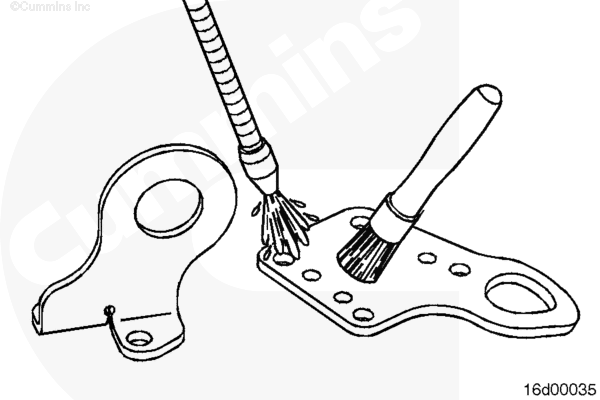

Для очистки подъемных кронштейнов используйте растворитель или пар.

Просушите сжатым воздухом.





 ПРЕДУПРЕЖДЕНИЕ

Не используйте кронштейн при наличии трещин или повреждений. Не устраняйте трещину в кронштейне сваркой. Это может привести к травме.

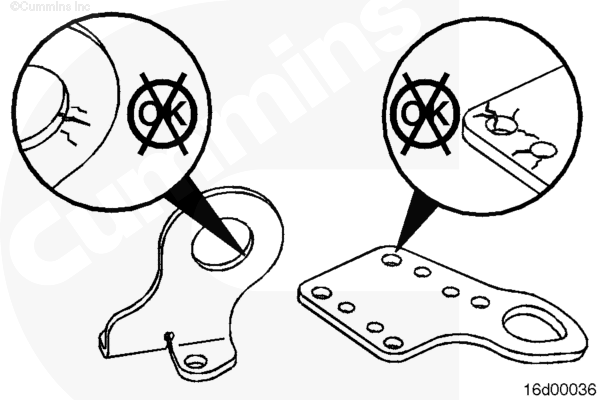

Проверьте кронштейны на отсутствие трещин и других повреждений.

Замените кронштейн при наличии трещин или прочих повреждений.








Установка

Первая страница

Установите три болта и передний подъемный кронштейн. (Показана только одна шайба.)

Затяните болты.

Момент затяжки:  33  n.m  [24 ft-lb]






Задний

Установите задний подъемный кронштейн и закрепите его тремя болтами. (Показана только одна шайба.)

Момент затяжки:  33  n.m  [24 ft-lb]









Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
