Раздел 13 - Электрооборудование - Группа 13


013-023   Индикатор системы зарядки



Начальная проверка

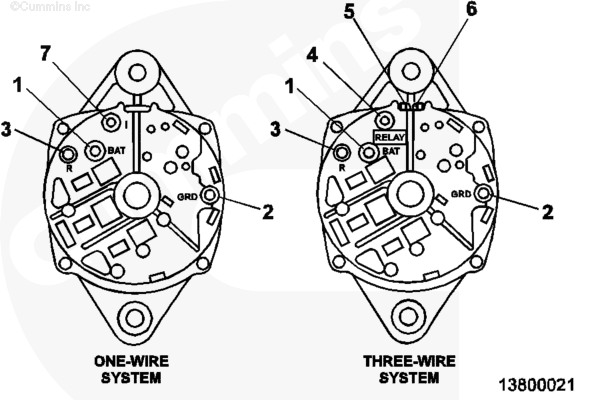

ПРИМЕЧАНИЕ: Убедитесь в правильности подключения клемм к генератору.

См. инструкции изготовителя генератора.

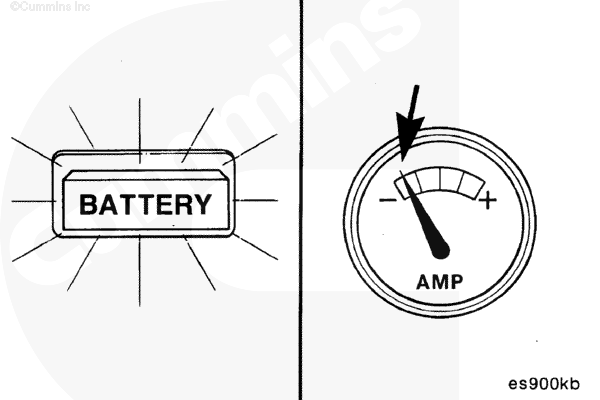

Отказ системы зарядки может быть определен с помощью контрольной лампы или амперметра.

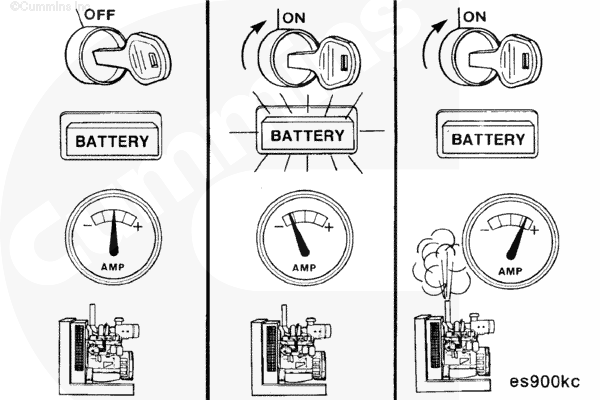

Проверьте исправность работы контрольной лампы (см. ниже).

Остановлена
Выкл.
Выкл.
0
Остановлена
Вкл.
Вкл.
(-)
Выполняется
Вкл.
Выкл.
(+)






Если лампа горит, когда пусковой включатель находится в положении ВЫКЛ., а двигатель не работает, отсоедините вывод лампы от пускового включателя.

  • Если лампа продолжает гореть, в проводке есть короткое замыкание на плюс.
  • Если лампа гаснет, есть короткое замыкание во включателе.

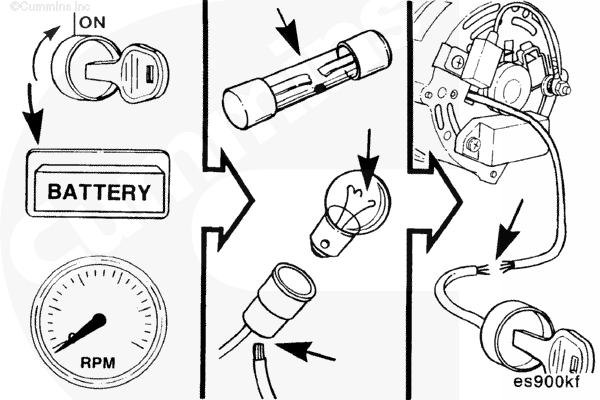

Если лампа не горит, когда пусковой включатель находится в положении ВКЛ., а двигатель не работает, в цепи есть обрыв.

Проверьте отсутствие перегоревшего плавкого предохранителя, перегоревшей лампы, неисправного патрона или обрыва цепи в проводе № 1 или "D+" между генератором и пусковым включателем.

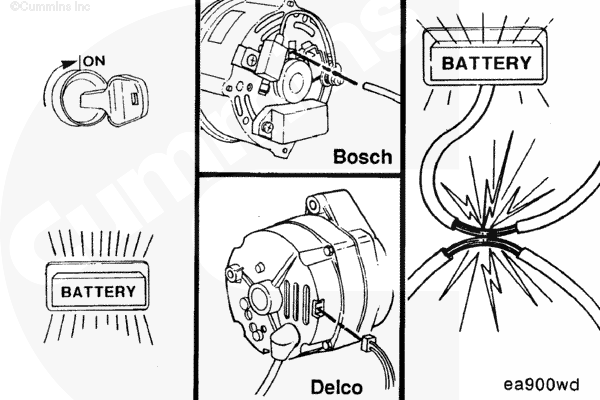

Если лампа горит, когда пусковой включатель находится в положении ВКЛ., а двигатель работает, отсоедините вывод лампы от пускового включателя.
