Раздел 19. Электронная система управления двигателем. Группа 19


019-261   Датчик давления кондиционера



Общая информация

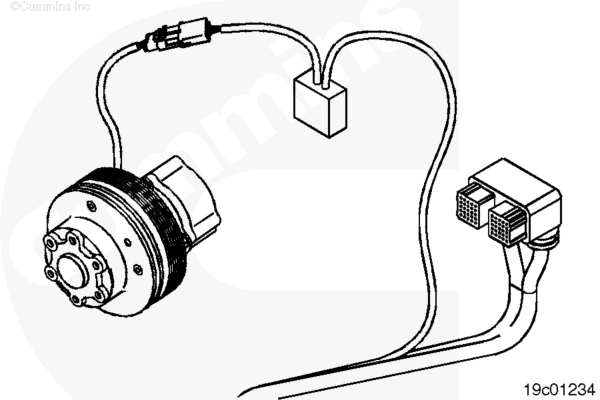

Цепь датчика давления кондиционера сигнализирует системе о высоком давлении в головке кондиционера и о необходимости включения вентилятора двигателя. Цепь датчика давления кондиционера состоит из цепи сигнального контакта и цепи "массы". Цепь является "отказоустойчивой", т. е. когда цепь разомкнута, вентилятор двигателя включается модулем ECM.






Проверка сопротивления

Определите местоположение датчика давления кондиционера. Отсоедините электрические разъемы от датчика. Настройте тестер на измерение сопротивления. Прикоснитесь одним выводом тестера к одной клемме датчика. Прикоснитесь другим выводом тестера к другой клемме датчика.

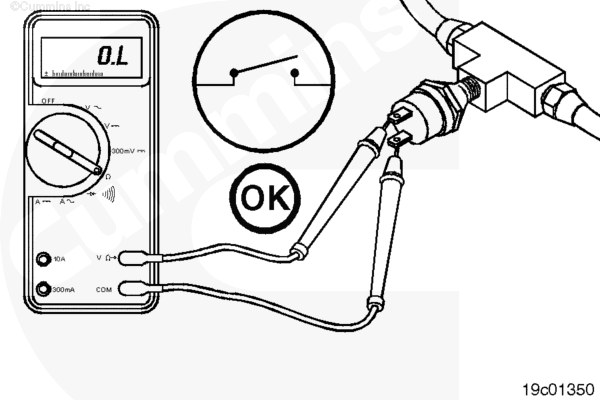

При высоком давлении в головке системы тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). Если цепь не разомкнута, датчик неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.




При низком давлении в головке системы тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Если цепь не замкнута, датчик неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Если сопротивление соответствует норме, необходимо проверить датчик на отсутствие короткого замыкания на "массу".







Проверка отсутствия короткого замыкания на "массу"

При низком давлении в головке системы прикоснитесь одним выводом тестера к одной из клемм датчика. Прикоснитесь другим выводом тестера к "массе" шасси. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). Если цепь не разомкнута, датчик неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Если все предыдущие проверки показали исправность датчика, обязательно проверьте цепь на отсутствие обрыва, короткого замыкания на "массу", между контактами и на внешний источник питания.
