Раздел 10 - Система впуска воздуха - Группа 10


010-140   Привод дроссельной заслонки на впуске



Общие сведения

Привод дроссельной заслонки на впуске двигателя подсоединяется после углового штуцера переходника впускного воздушного патрубка и устанавливается только на двигателях с системой рециркуляции отработавших газов.






Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ВНИМАНИЕ

Работа электропривода дроссельной заслонки обеспечивается только через электронный модуль управления двигателя. Подача напряжения постоянного тока непосредственно на привод дроссельной заслонки на впуске двигателя может привести к серьезному его повреждению.









Снятие

Отсоедините все электрические разъемы привода дроссельной заслонки на впуске двигателя. Используйте следующую процедуру для определения местоположения требуемых компонентов.

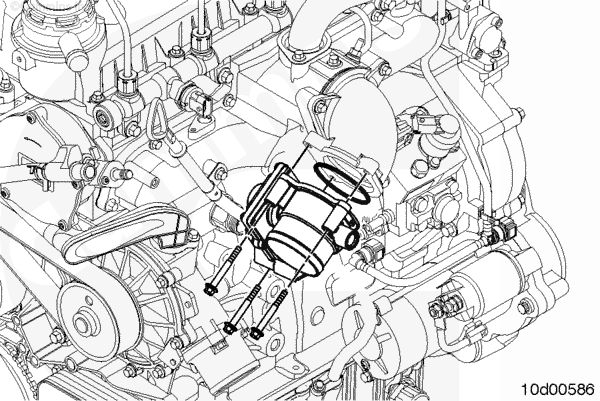

Снимите болты, которые прикрепляют привод дроссельной заслонки на впуске двигателя к угловому штуцеру переходника впускного воздушного патрубка.










Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

ПРИМЕЧАНИЕ: Стандартное положение дроссельной заслонки (полностью открытое), соответствующее отключенному питанию устанавливается внутренней пружиной сброса. Воздействие внешнего усилия для перемещения дроссельной заслонки может привести к повреждению ее механизма.

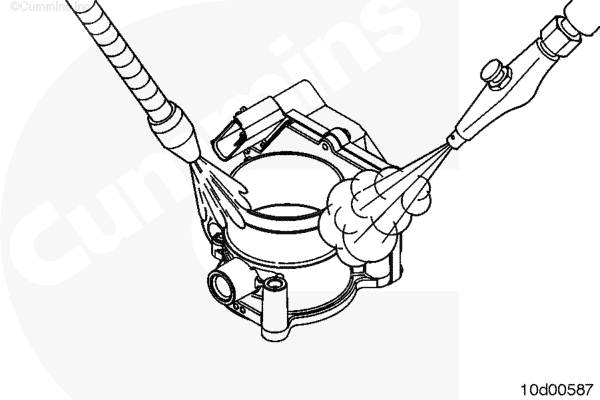

Используя растворитель, тщательно очистите угловой штуцер переходника впускного воздушного патрубка и привод дроссельной заслонки на впуске двигателя. Не следует погружать детали в растворитель.

Тщательно просушите детали сжатым воздухом.

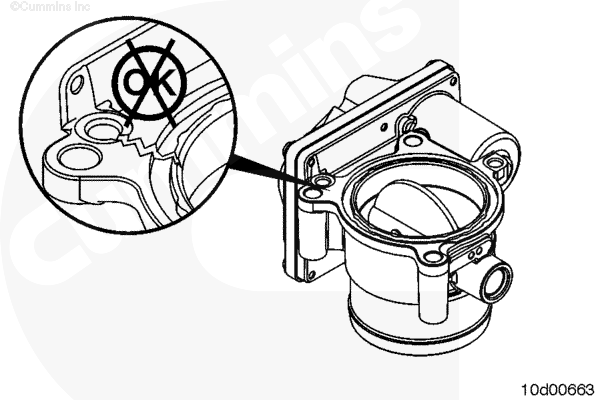

Проверьте уплотняемые поверхности соединения привода дроссельной заслонки на впуске двигателя на отсутствие трещин и прочих повреждений.








Установка

ПРИМЕЧАНИЕ: Данное уплотнительное кольцо имеет прямоугольное поперечное сечение.

Замените уплотнительное кольцо и подсоедините привод дроссельной заслонки на впуске двигателя к угловому штуцеру переходника впускного воздушного патрубка.

Момент затяжки:  10  n.m  [89 in-lb]

Подсоедините электрические разъемы привода дроссельной заслонки на впуске двигателя. Используйте следующую процедуру для определения местоположения требуемых компонентов.












Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Установите трубопроводы наддувочного воздуха между приводом дроссельной заслонки на впуске двигателя и выходом охладителя наддувочного воздуха. См. Процедуру 010-019 в Разделе 10.
  • Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
  • Запустите двигатель и убедитесь в отсутствии утечек.
