Раздел 19. Электронная система управления двигателем. Группа 19


019-311   Батарея часов реального времени



Общие сведения

Батарея часов реального времени подсоединяется к основной части жгута проводов двигателя.

Функция реального времени используется модулем ECM для регистрации времени и даты отказов и иных событий. Батарея используется для питания цепей часов реального времени модуля ECM при его отключении от аккумуляторной батареи. Если батарея установлена, часы модуля ECM продолжат отсчет времени и дат при отключении модуля от цепи питания (при этом разъем жгута проводов двигателя должен оставаться подключенным к модулю ECM).

Если резервная батарея часов реального времени не установлена на двигателе, необходимо устанавливать дату и время с помощью диагностического комплекта INSITE™ при каждом отключении питания от модуля ECM с включенной функцией реального времени.






Снятие

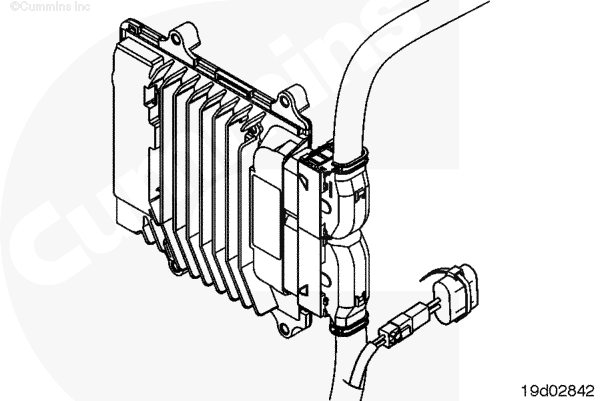

Определите местоположение батареи часов реального времени. Срежьте проволочный хомут крепления корпуса модуля к жгуту проводов.

Очистите поверхность вокруг разъема жгута проводов батареи.

Отсоедините батарею от жгута проводов двигателя.












Установка

Используйте быстросохнущий очиститель контактов, номер по каталогу 3824510, для полного удаления влаги и грязи с батареи и разъема жгута проводов.

Не наносите смазку или масло на разъем или батарею.

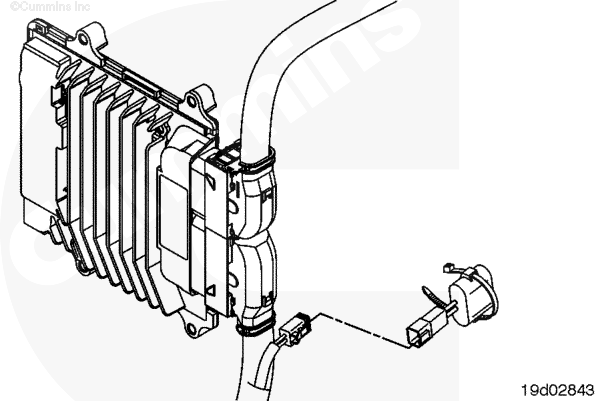

Подсоедините батарею к жгуту проводов двигателя.

Прикрепите батарею к главному жгуту проводов двигателя хомутами.
