007-029   Редукционный клапан системы смазки (главная магистраль)



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.








Снятие

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

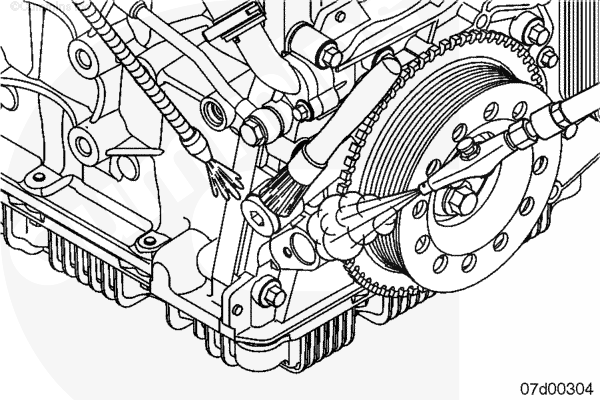

Тщательно удалите грязь вокруг пробки регулятора давления для исключения ее попадания в отверстие под плунжер при снятии пробки.

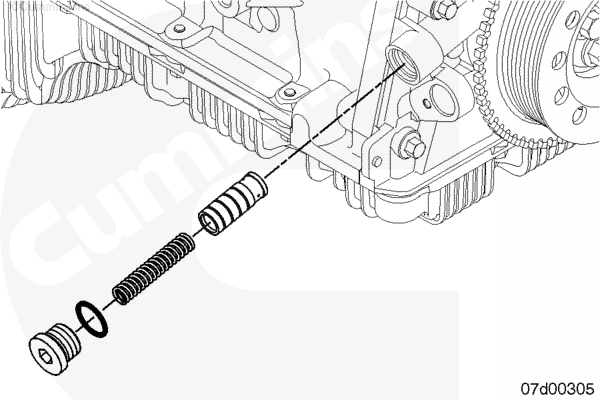

Снимите регулятор давления, гайку, пробку клапана, пружину и плунжер.

Совет: Как правило, плунжер можно снять, зацепив его пальцем внутри отверстия и вытянув наружу. Если так его вынуть нельзя, значит, он возможно застрял, и необходимо снять корпус.







Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

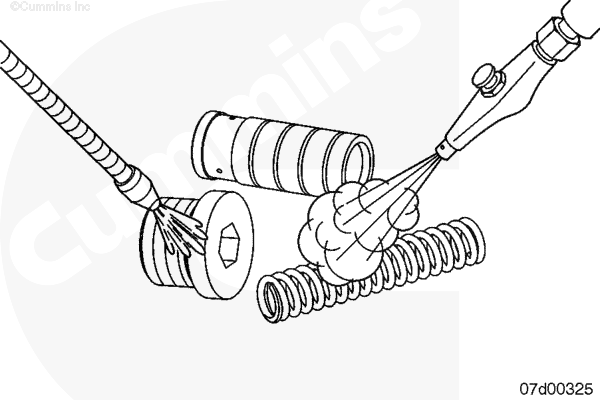

Очистите растворителем резьбовую пробку, плунжер и пружину.

Просушите детали сжатым воздухом.

ПРИМЕЧАНИЕ: Если необходимо очистить отверстие под плунжер, снимите корпус с тем, чтобы грязь не попала в двигатель.

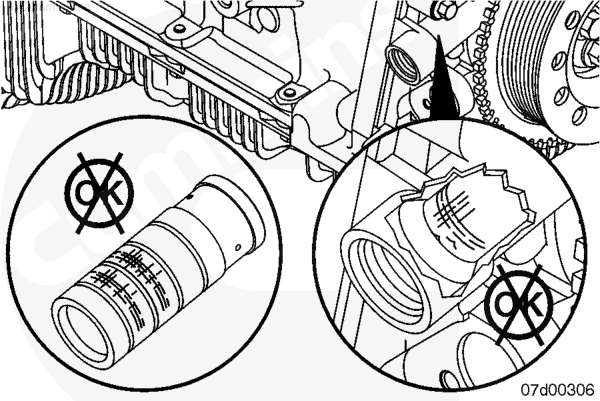

Убедитесь в том, что на плунжере и в отверстии под него нет забоин или царапин.

ПРИМЕЧАНИЕ: Наличие гладко отполированных участков на плунжере и в отверстии под него является допустимым.

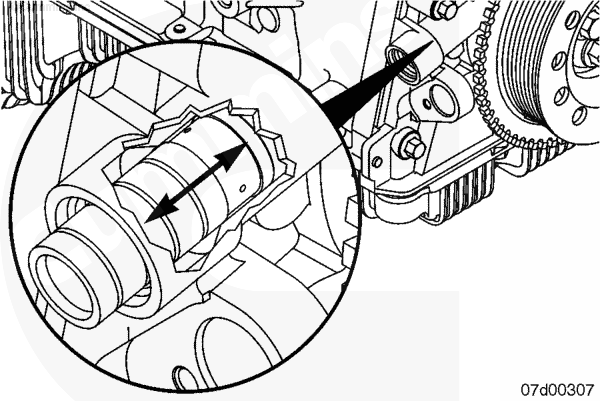

Убедитесь в том, что плунжер свободно перемещается в отверстии.

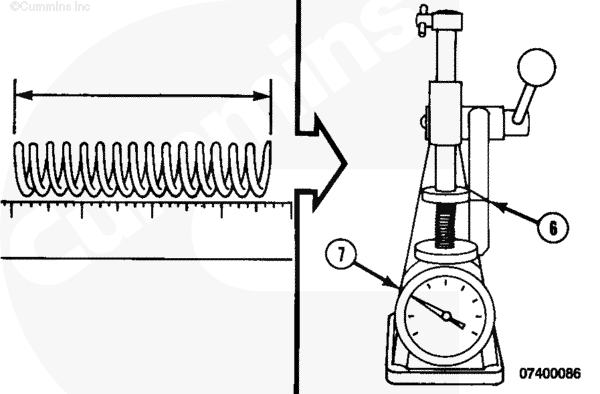

Измерьте усилие пружины регулятора при следующих значениях ее длины.

Устройством для проверки клапанных пружин, номер по каталогу 3375182, измерьте усилие пружины регулятора давления при следующих значениях высоты.

Усилие пружины регулятора давления
Высота
Нм
фунт силы
51,50 мм [2,03 дюйма]
95 ± 10.3
21 ± 2.31
44,38 мм [1,75 дюйма]
136 ± 10.9
31 ± 2.45







Установка

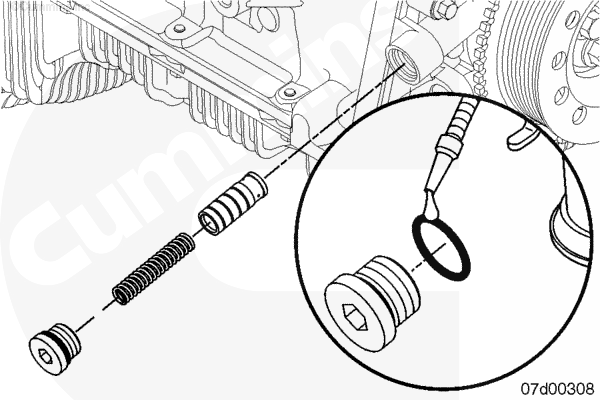

Установите новое уплотнительное кольцо на пробку клапана и смажьте детали чистым моторным маслом 15W-40.

Соберите плунжер, пружину и пробку клапана.

Установите регулятор давления в сборе на место и затяните его.

Момент затяжки:  18  n.m  [159 in-lb]









Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
