Раздел 19. Электронная система управления двигателем. Группа 19


019-091   Датчик скорости транспортного средства магнитного типа



Общая информация

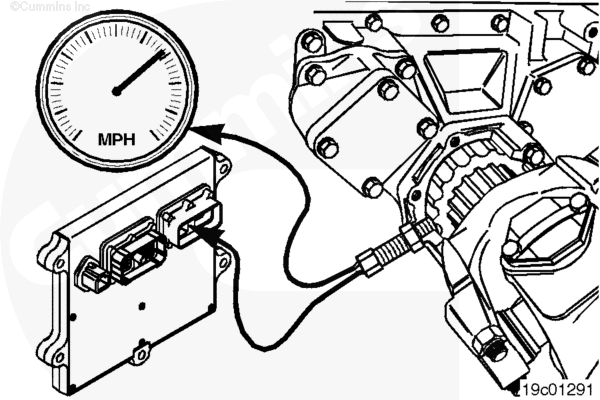

Датчик скорости транспортного средства измеряет частоту вращения выходного вала коробки передач. На основе этих данных модуль ECM вычисляет скорость движения транспортного средства. Для вычисления скорости движения модуль ECM использует программируемые данные о передаточных числах и размере покрышек.






Датчик скорости транспортного средства расположен в задней части картера коробки передач.

В датчике скорости транспортного средства имеются две катушки. Одна катушка подключается к модулю ECM, а вторая - к спидометру или другому устройству транспортного средства.

ПРИМЕЧАНИЕ: Конструкция датчика скорости транспортного средства различна для разных областей применения. Типы датчиков скорости транспортного средства, используемых для конкретной области применения, указаны в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.








Снятие

Отсоедините жгут проводов двигателя от датчика скорости движения транспортного средства.

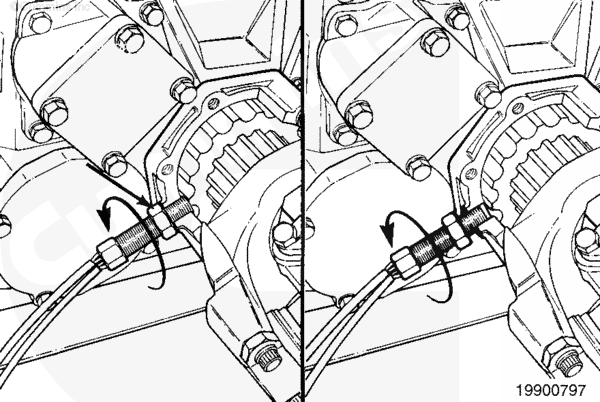

Ослабьте контргайку. Выкрутите датчик скорости транспортного средства из картера коробки передач.








Проверка возможности повторного использования

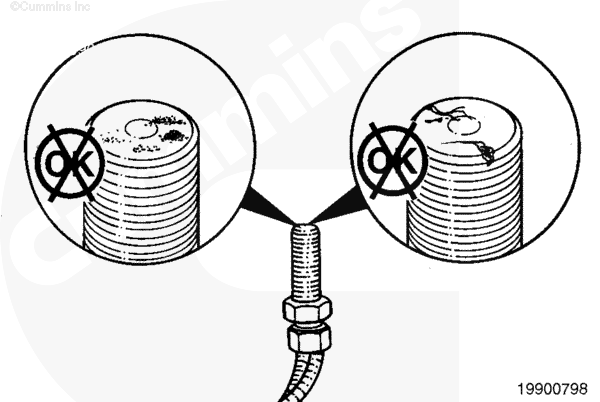

Проверьте наконечник датчика скорости транспортного средства на отсутствие загрязнений или физических повреждений (трещины в герметичном покрытии и т. д.).

Очистите наконечник от загрязнений или замените датчик скорости транспортного средства при наличии повреждений.








Установка

 ВНИМАНИЕ

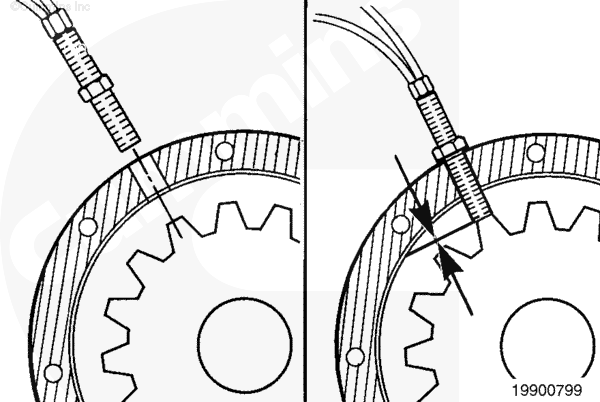

Убедитесь в том, что зуб шестерни совмещен с отверстием в картере коробки передач. Установите датчик скорости транспортного средства в отверстие до соприкосновения с зубом шестерни.

ПРИМЕЧАНИЕ: Если датчик скорости транспортного средства не вворачивается от руки, проверьте резьбу в отверстии коробки передач и резьбу на датчике на отсутствие загрязнений или повреждений.

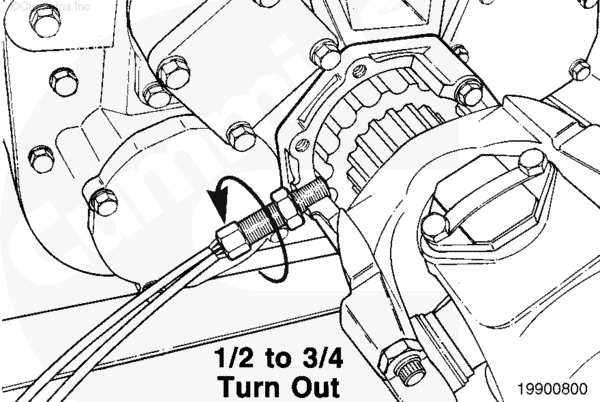

Выверните датчик скорости транспортного средства на 1/2 - 3/4 оборота.

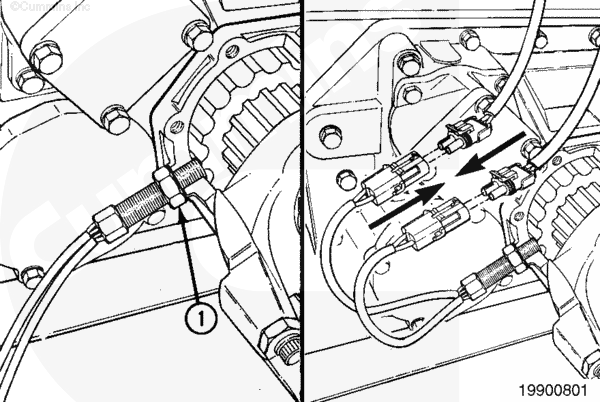

Затяните контргайку относительно картера коробки передач.

Затяните датчик с требуемым моментом в соответствии с инструкциями для комплектного оборудования или коробки передач. Подробное описание процедур приведено в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Установите оба разъема до их фиксации на месте. Разъемы могут меняться местами без влияния на рабочие характеристики системы.










Проверка сопротивления

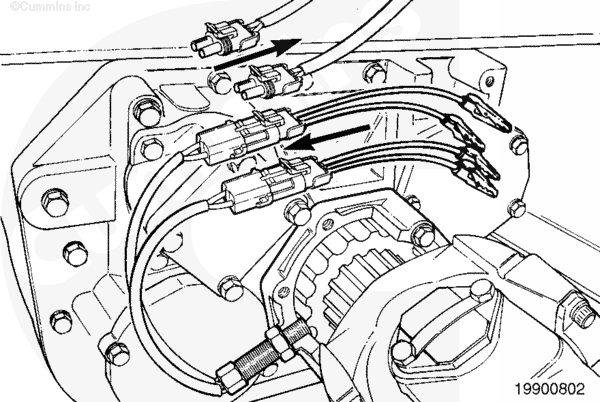

Поднимите язычок на разъемах и разъедините их.

ПРИМЕЧАНИЕ: Для измерения сопротивления катушек датчика скорости транспортного средства используйте два гнездовых щупа. Это позволит слегка изгибать электрические выводы датчика для обнаружения поврежденных или частично разрушенных жил провода под изоляцией.

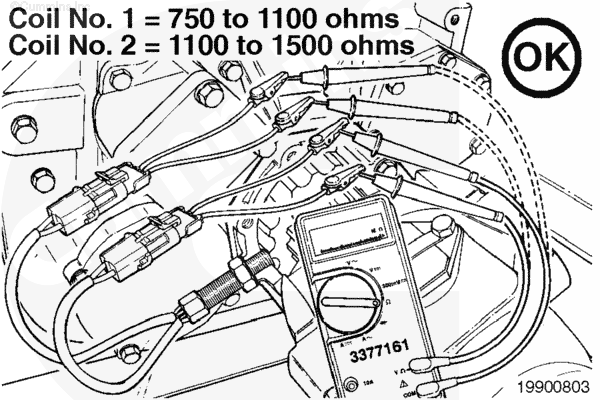

Используйте тестер для измерения сопротивления между контактами каждого разъема датчика скорости транспортного средства. Подробное описание процедур приведено в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Если сопротивление не соответствует норме, замените датчик скорости транспортного средства. Если сопротивление соответствует норме, необходимо проверить датчик скорости транспортного средства на отсутствие короткого замыкания на "массу" и между катушками.










Проверка отсутствия короткого замыкания на "массу"

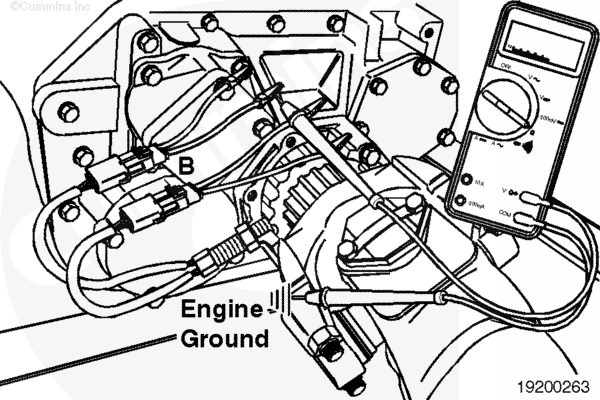

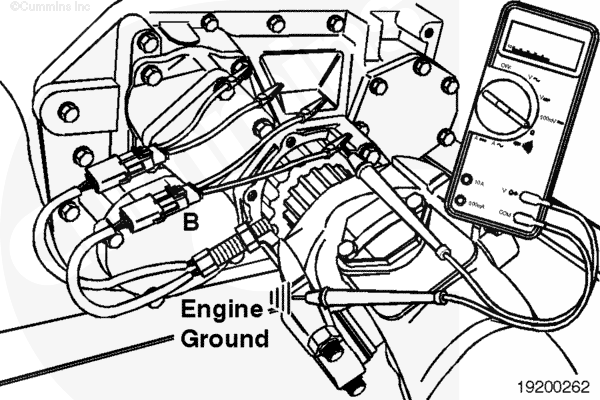

Измерьте сопротивление между контактом отрицательного (-) сигнала магнитного датчика скорости транспортного средства в одном из разъемов и "массой" двигателя. Подробное описание процедур приведено в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.





Измерьте сопротивление между контактом отрицательного (-) сигнала магнитного датчика скорости транспортного средства в другом разъеме и "массой" двигателя. Подробное описание процедур приведено в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.







Проверка отсутствия короткого замыкания между катушками

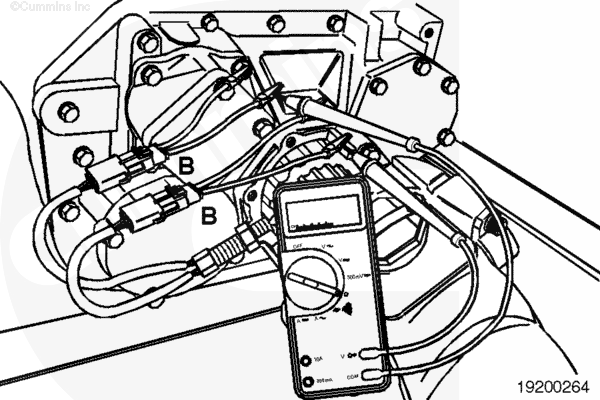

При помощи тестера измерьте сопротивление между контактом отрицательного (-) сигнала магнитного датчика скорости транспортного средства в одном из разъемов и контактом отрицательного (-) сигнала датчика в другом разъеме. Подробное описание процедур приведено в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.
