Раздел 11 - Выпускная система - Группа 11


011-058   Блок дозирования жидкости для системы очистки отработавших газов дизельных двигателей



Общие сведения

Блок дозирования жидкости для системы очистки отработавших газов (DEF) забирает жидкость из бака под жидкость для системы DEF и под давлением подает ее на дозирующий клапан жидкости для системы DEF. Вся неиспользованная жидкость для системы очистки отработавших газов направляется обратно в бак под жидкость для системы очистки отработавших газов. Для получения дополнительной информации о системе дозирования жидкости для системы очистки отработавших газов см. следующую процедуру.

Для получения дополнительной информации относительно обращения с неправильно подготовленной или загрязненной жидкостью для системы очистки отработавших газов см. следующую процедуру.

ПРИМЕЧАНИЕ: Блок дозирования жидкости для системы очистки отработавших газов работает от напряжения 12 В или 24 В. Значение номинального напряжения отштампованы на корпусе блока дозирования жидкости для системы очистки отработавших газов, рядом с электрическим разъемом. Кроме того, блок дозирования жидкости для системы очистки отработавших газов различается своим разъемом. Если лицевая поверхность электрического разъема со стороны жгута проводов серого цвета, то это блок работает от 24 В постоянного тока. Если эта поверхность черного цвета, то это блок работает от 12 В постоянного тока. Электрические разъемы имеют различные ключи фиксации, что исключает их взаимозаменяемость.

ПРИМЕЧАНИЕ: Блок дозирования жидкости для системы очистки отработавших газов снабжен обслуживаемым фильтром. См. Процедуру 011-060 в Разделе 11.







Начальная проверка

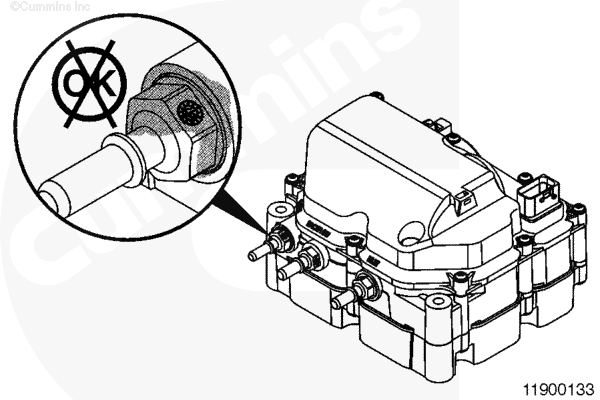

Проверьте входные и выходные трубопроводы блока дозирования жидкости для системы очистки отработавших газов на отсутствие признаков утечки. Признаками утечки являются белые отложения вокруг поврежденных фитингов.

При обнаружении белых отложений проверьте соединительные фитинги трубопровода жидкости для системы очистки отработавших газов на отсутствие повреждений. См. Руководство по обслуживанию комплектного оборудования.

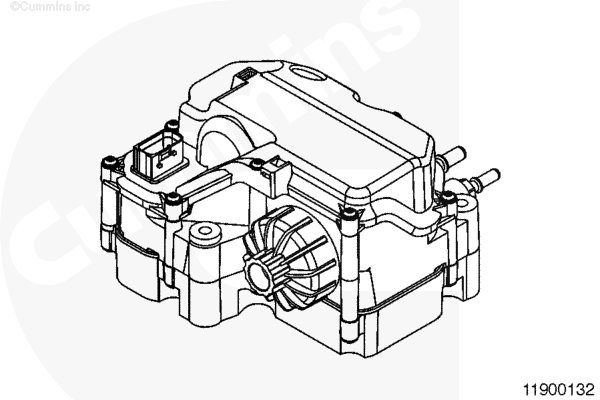

Проверьте участки вокруг крышки фильтра блока дозирования жидкости для системы очистки отработавших газов на отсутствие признаков утечки.



В случае обнаружения признаков утечки из фитингов трубопровода или крышки фильтра блока дозирования жидкости для системы очистки отработавших газов см. пункт "Очистка и проверка возможности повторного использования" данной процедуры.






Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

В жидкости DEF содержится мочевина. Избегайте попадания этого вещества в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Не допускайте попадания этого вещества в рот. Если же это произойдет, немедленно обратитесь к врачу. Дополнительную информацию см. в Сертификате безопасности материала (MSDS).
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ПРЕДУПРЕЖДЕНИЕ

Трубопровод, соединяющий блок дозирования жидкости для системы очистки отработавших газов с дозирующим клапаном жидкости для системы очистки отработавших газов, находится под низким давлением и не должен отсоединяться во время работы двигателя или прежде чем система завершит очистку после остановки двигателя. Отсоединение этого трубопровода может привести к выплескиванию жидкости для системы очистки отработавших газов.

ПРИМЕЧАНИЕ: Не следует отсоединять аккумуляторные батареи транспортного средства до завершения цикла продувки блока дозирования жидкости для системы очистки отработавших газов. Подождите не менее 5 минут после перевода пускового включателя в положение ВЫКЛ., прежде чем приступать к снятию и/или отсоединению любых узлов или деталей от блока дозирования жидкости для системы очистки отработавших газов при подготовке его к продувке. Цикл продувки выполняется автоматически и не требует постороннего вмешательства. Во время продувки блока дозирования жидкости для системы очистки отработавших газов раздается характерный звук работающего насоса.

  • Отключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.

ПРИМЕЧАНИЕ: Не промывайте этот блок водой или паром под давлением. Для удаления имеющихся загрязнений используйте сжатый воздух.





Нанесите метки на все трубопроводы системы очистки отработавших газов и их разъемные соединения или блок дозирования системы очистки отработавших газов. При неправильном подсоединении трубопроводов система будет неработоспособна, и загорится контрольная лампа отказа.

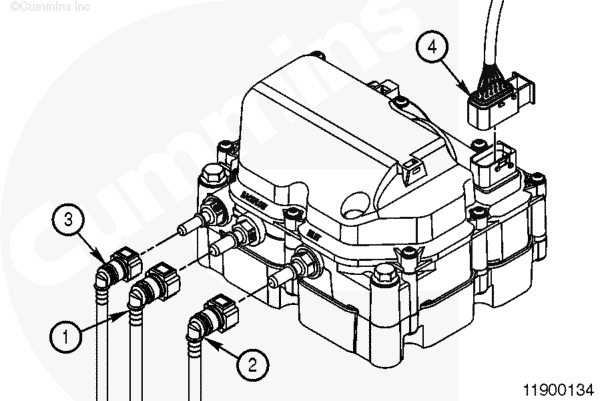

Отсоедините трубопроводы и электрический разъем системы очистки отработавших газов в указанном порядке для снижения вероятности случайного загрязнения электрического разъема жидкостью для очистки отработавших газов.

ПРИМЕЧАНИЕ: Трубопроводы системы очистки отработавших газов подсоединяются к блоку дозирования с помощью быстроразъемных фитингов, тип которых может различаться у разных производителей транспортных средств. Порядок их снятия описан в Руководстве по обслуживанию комплектного оборудования.

  1. Обратный поток: жидкость для системы очистки отработавших газов возвращается в бак под жидкость для этой системы.
  2. Впуск: трубопровод подачи жидкости для системы очистки отработавших газов в блок дозирования этой системы.
  3. Выпуск: трубопровод подачи жидкости для системы очистки отработавших газов на дозирующий клапан этой системы.
  4. 12-контактный электрический разъем

12-контактный электрический разъем может быть снят путем сдвига в сторону его желтой части. После этого разъем начнет подниматься и отсоединится от модуля подачи жидкости для очистки отработавших газов.

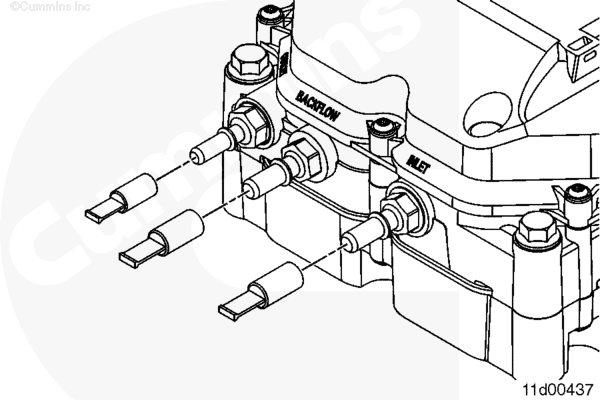

Во избежание загрязнения и утечки жидкости для очистки отработавших газов закройте крышками электрические и трубные разъемы блока дозирования жидкости для системы системы очистки отработавших газов.






Снятие

Снимите 3 крепежных болта.

Снимите блок дозирования жидкости для системы очистки отработавших газов.






Разборка

ПРИМЕЧАНИЕ: Блок дозирования жидкости для системы очистки отработавших газов должен разбираться только в случае появления признаков неисправности, требующих дальнейшего изучения проблемы.

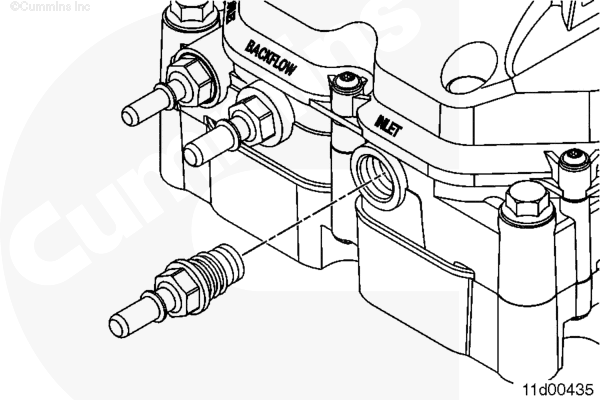

Отверните болты крепления трубных разъемов жидкости для системы очистки отработавших газов. Убедитесь, что уплотнительные кольца закреплены на разъемах, а не застряли внутри блока дозирования жидкости для системы очистки отработавших газов.








Очистка и проверка возможности повторного использования

ПРИМЕЧАНИЕ: Устройство не подлежит обслуживанию. Не открывайте его корпус. Верните устройство в авторизованный сервис-центр фирмы Cummins.

Не следует погружать блок в какой-либоочищающий раствор.

Do Не следует использовать для промывки блока какие-либо моющие средства.

Используйте только чистую влажную ветошь для протирки блока.



Проверьте устройство снаружи. При обнаружении любых трещин или повреждений корпуса или электрических разъемов замените блок дозирования.

Если крышка фильтра блока дозирования жидкости для системы очистки отработавших газов повреждена, см. следующую процедуру.

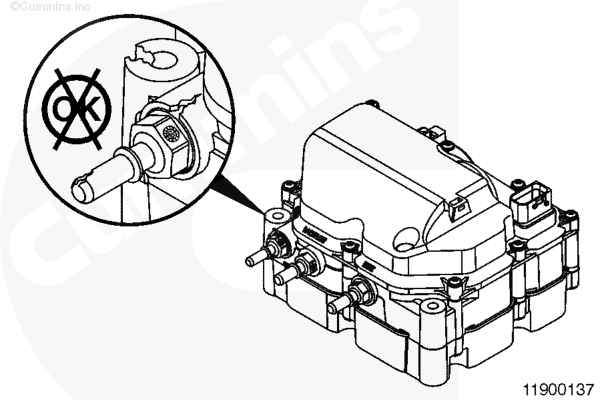

Проверьте соединения трубопровода жидкости для системы очистки отработавших газов на отсутствие повреждений или признаков коррозии.

ПРИМЕЧАНИЕ: При обнаружении повреждений или признаков коррозии проверьте соединительные фитинги трубопровода жидкости для системы очистки отработавших газов. См. Руководство по обслуживанию комплектного оборудования.

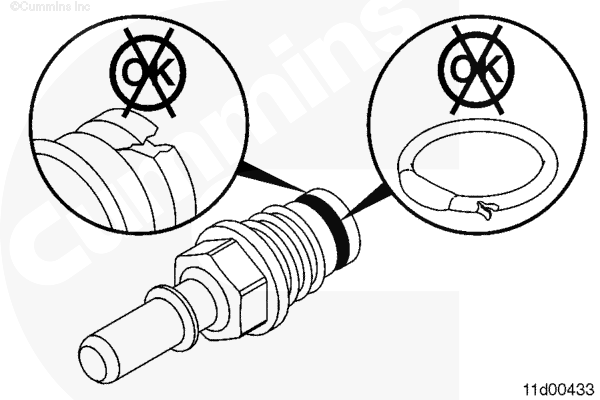

Если разъемы блока дозирования жидкости для системы очистки отработавших газов были сняты, проверьте их на отсутствие трещин и поврежденных уплотнительных колец.

В случае повреждения разъемов или уплотнительных колец замените блок дозирования жидкости для системы очистки отработавших газов.



На впускном разъеме (1) и разъеме обратного потока (2) блока дозирования жидкости для системы очистки отработавших газов установлен встроенный, не подлежащий обслуживанию сетчатый фильтр.

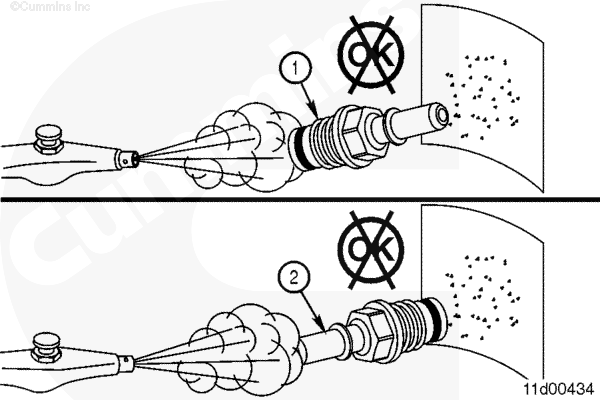

Используйте пневматический пистолет с резиновым наконечником для продувки на кусок белой бумаги разъема в направлении, противоположном потоку жидкости для очистки отработавших газов.

Проверьте, не появились на бумаги частицы мусора в результате продувки. Частицы мусора указывают на засоренный разъем.

Если разъем засорен, его следует заменить.

Если загрязнения обнаружены во впускном разъеме дозирующего клапана системы очистки отработавших газов, проверьте фильтр бака под жидкость для системы очистки отработавших газов. См. Руководство по обслуживанию комплектного оборудования.

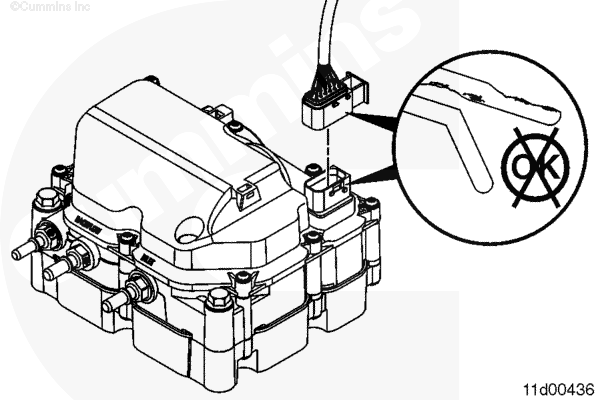

Проверьте электрические соединения блока дозирования жидкости для системы очистки отработавших газов на отсутствие признаков коррозии и отложений.

Замените блок дозирования жидкости для системы очистки отработавших газов в случае сильной коррозии на контактах разъема или прочих повреждений.

В случае повреждения 12-контактного электрического разъема блока дозирования жидкости для системы очистки отработавших газов, проверьте также и жгут его проводов. См. Руководство по обслуживанию комплектного оборудования.





В случае замены блока дозирования жидкости для системы очистки отработавших газов не забудьте переставить защитные крышки с устанавливаемого на замену блока дозирования на старый блок дозирования, прежде чем помещать его в коробку для возвращаемых деталей.

Укажите все требуемые данные (серийный номер двигателя (ESN), пробег, идентификационный номер транспортного средства (VIN) и т.п.).






Сборка

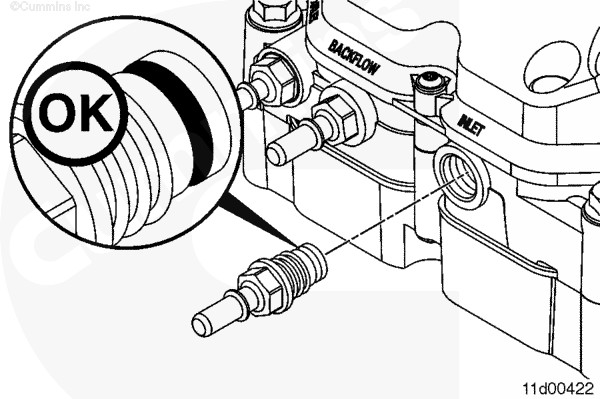

Установите разъем. Наносить смазку не требуется.

Момент затяжки:  4  n.m  [35 in-lb]

ПРИМЕЧАНИЕ: Разъемы обратного потока, впуска и выпуска не являются взаимозаменяемыми и могут устанавливаться только единственным способом благодаря ограничениям по резьбе и длине.








Установка

ПРИМЕЧАНИЕ: Убедитесь, что блока дозирования жидкости для системы очистки отработавших газов не содержит каких-либо загрязнений при установке на транспортное средство. Чтобы снизить вероятность ложных сообщений об утечке жидкости для системы очистки отработавших газов, вытрите чистой влажной тканьювсю пролитую в ходе ремонта жидкость.

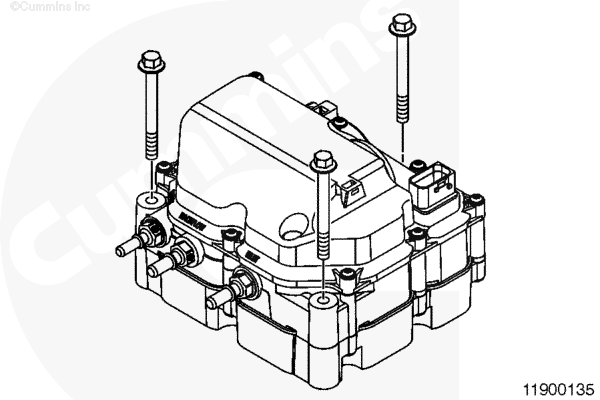

Установите блок дозирования жидкости для системы системы очистки отработавших газов на опорный кронштейн комплектного оборудования и закрепите его тремя болтами.

Момент затяжки:  20  n.m  [177 in-lb]

ПРИМЕЧАНИЕ: Не допускайте замены блока дозирования, рассчитанного на 12 В, блоком на 24 В и наоборот.





Снимите крышки с электрических и трубных разъемов системы очистки отработавших газов.

Сначала установите электрический разъем. Жидкость для системы очистки отработавших газов может вызвать коррозию контактов электрического разъема.

12-контактный электрический разъем (4) может быть установлен путем сдвига внутрь его желтой части. Разъем опустится и зафиксируется на блоке дозирования жидкости для системы очистки отработавших газов.

Подсоедините трубопроводы системы очистки отработавших газов в указанном порядке для снижения вероятности случайного загрязнения электрического разъема жидкостью для очистки отработавших газов. Разъемы трубопроводов жидкости для системы очистки отработавших газов при фиксации по месту издают звук щелчка.

1. Обратный поток: жидкость для системы очистки отработавших газов возвращается в бак под жидкость для этой системы.

2. Впуск: трубопровод подачи жидкости для системы очистки отработавших газов в блок дозирования этой системы.

3. Выпуск: трубопровод подачи жидкости для системы очистки отработавших газов на дозирующий клапан этой системы.

Слегка потяните разъемы, чтобы убедиться в надежности их установки.






Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ВНИМАНИЕ

Для проверки системы на отсутствие утечек не следует использовать диагностический комплект INSITE™ для выполнения проверки работы насоса блока дозирования жидкости для системы очистки отработавших газов. Это приведет к выплескиванию жидкости для системы очистки отработавших газов в выпускную систему, температура в которой слишком низкая, чтобы привести к испарению жидкости, что приведет к образованию отложений в системе.

ПРИМЕЧАНИЕ: Не следует отсоединять аккумуляторные батареи транспортного средства до завершения цикла продувки блока дозирования жидкости для системы очистки отработавших газов. Подождите не менее 5 минут после перевода пускового включателя в положение ВЫКЛ., прежде чем приступать к снятию и/или отсоединению любых узлов или деталей от блока дозирования жидкости для системы очистки отработавших газов при подготовке его к продувке. Цикл продувки выполняется автоматически и не требует постороннего вмешательства. Во время продувки блока дозирования жидкости для системы очистки отработавших газов раздается характерный звук работающего насоса.

  • Подключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.
  • Проверьте отсутствие активных кодов неисправностей.

ПРИМЕЧАНИЕ: Система дозирования жидкости для системы очистки отработавших газов не начнет прокачивать себя до тех пор, пока не будут достигнуты температуры, требуемые для селективного каталитического нейтрализатора. Для проверки правильности установки системы и отсутствия утечек выполните испытательный заезд транспортного средства длительностью не менее 15 минут, чтобы довести систему селективного каталитического нейтрализатора до требуемой температуры. Состояние системы дозирования может быть проверено с помощью диагностический комплект INSITE™, который позволит убедиться, что блок дозирования жидкости для системы очистки отработавших газов достиг состояния подкачки.
